Cubierta protectora de
aire/agua
Alinee el conector con el puerto
de la botella de agua/aire y
presione hasta que quede
completamente engranado.
LEA TODAS LAS INSTRUCCIONES ANTES DE LA CONEXIÓN
Abrazadera de tornillo
Para uso con endoscopios sin Canal
de Chorro de Agua Avanzada) Apriete
los laterales entre sí hasta que se
oiga un “clic” y estos queden bien
jados y encajados.
Cubierta protectora del
canal de biopsia
Alinee el conector de goma con la
entrada de biopsia y ejerza presión
sobre la entrada hasta que quede
completamente engranado.
Conectores de tubos desechables SCOPE BUDDY™ (Figura 1)
Tubos de la sonda
de aire
Alinee los tubos con la sonda
de aire y presiónelos sobre la
lengüeta hasta que queden
completamente engranados.
Conector de canales
Alinee el conector de canales con los
puertos de pistones y ejerza presión
para comprimir el resorte antes de
deslizar el bastidor hacia delante
para que quede completamente
engranado.
Tubo de succión
Alinee los tubos de silicona con la lengüeta
de succión y presiónelos sobre la lengüeta
hasta que queden completamente
engranados.
B5
B1
B4
A
1
Tubo de descarga para tubos desechables
SCOPE BUDDY (véanse las Instrucciones de Conexión
de la página 2)
4 Conector del chorro de agua avanzada
2 Tubos de la sonda de aire 5 Abrazadera de tornillo
3 Tubo de succión A
Línea de entrada de uido (véanse las
Instrucciones de Conexión de la página 2)
CONECTOR DE CANALES
P/N CLM-220-HU1004
B5
B1
B4
B2
B3
No se precisan B2 ni B3
Conector del chorro de
agua avanzada
(Para endoscopios sin Canal de Chorro
de Agua Avanzada) Alinee con el puerto
del chorro de agua avanzada, inserte y
atornille en el sentido de las agujas del
reloj hasta que quede completamente
engranado. Importante: Una primero el
conector FWJ, antes que todos
los demás.

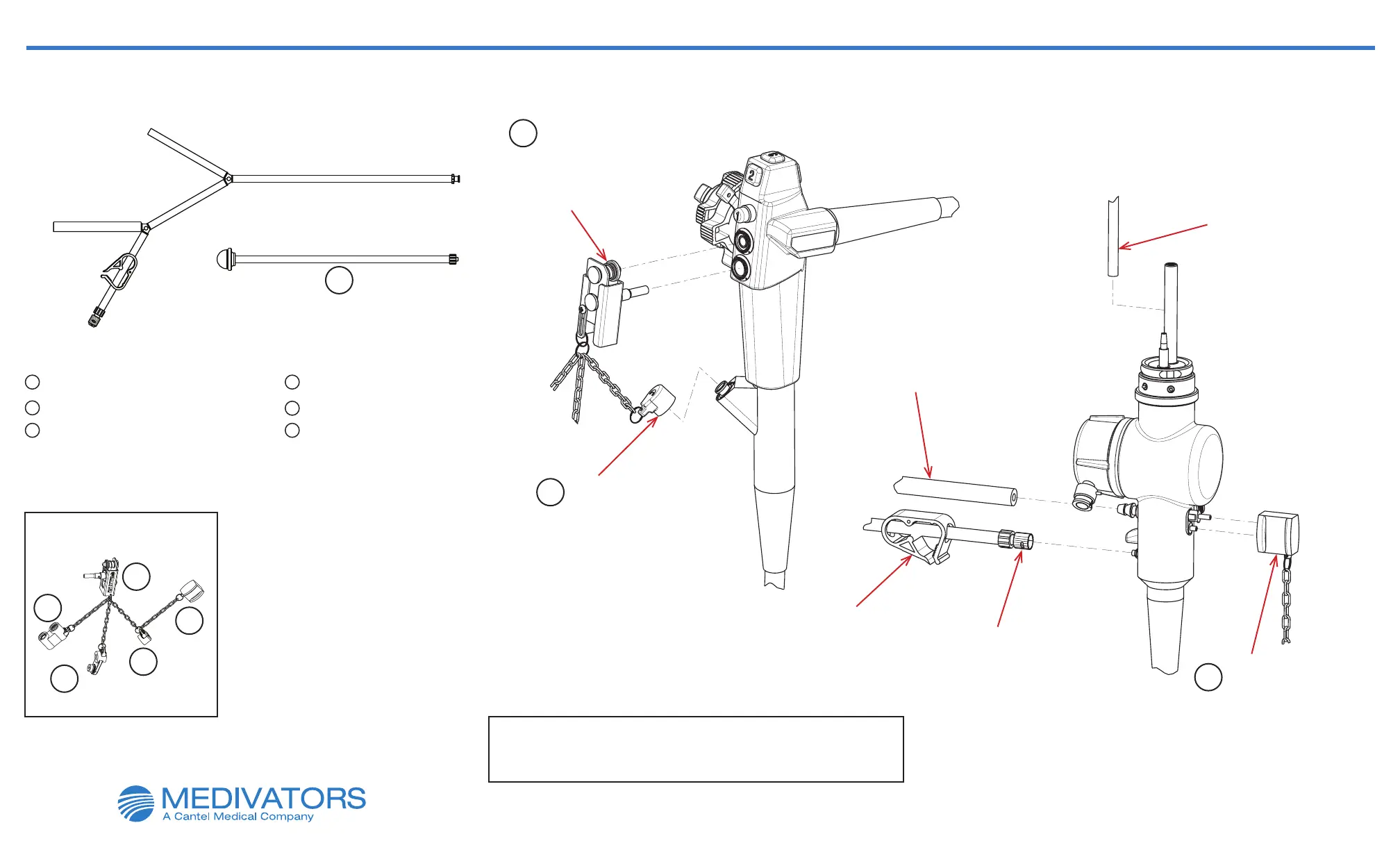

GUÍA DE CONEXIÓN DE TUBOS DESECHABLE 24 HORAS SB-110-HU1001 para endoscopios OLYMPUS
®
Con la bomba de enjuague para endoscopio SCOPE BUDDY
®
MEDIVATORS™
CONEXIONES DEL ENDOSCOPIO ADICIONALES REQUERIDAS
(se venden por separado)
Localice el puerto del endoscopio* y siga las instrucciones para unir el correspondiente
Conector del Endoscopio. Todos los conectores deben estar conectados.
* Endoscopio representativo únicamente a título ilustrativo. Para encontrar las
localizaciones exactas de los puertos, remítase al manual de instrucciones del
fabricante del endoscopio.
Si tiene alguna pregunta relativa a las conexiones de los Tubos desechables 24 Horas SCOPE BUDDY, en los EE. UU., póngase en contacto con su representante del
Servicio de asistencia técnica de MEDIVATORS, llamando al teléfono 1-800-444-4729. Fuera de los EE. UU., póngase en contacto con su Distribuidor MEDIVATORS.
