Medline MDS86845W - Assemblage des Roues Avant

17
MDS86845 Series (PIC-00311)
Revised: 12/28/2018

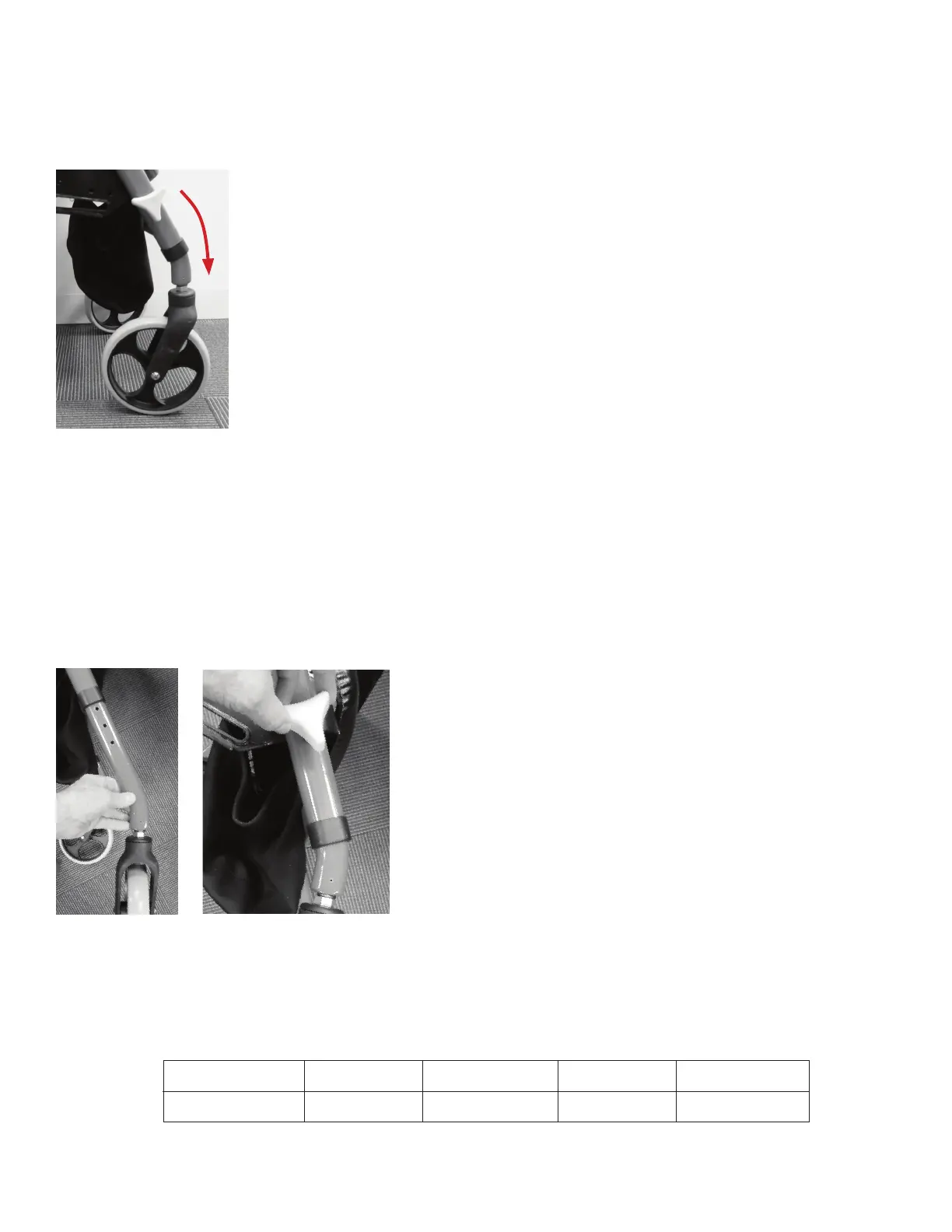

Assemblage des roues avant
NOTE : Les roues avant sont celles qui pivotent.
• S’assurer que ces roues soient montées de façon que la courbe soit vers le plancher. Figure 6.
Figure 6
Hauteurs du siège fournies par ajustement des pieds (selon Dimension A ci-dessus) :
1. Insérer la roue à la hauteur désirée, indiquée par des trous numérotés (au même nombre que les roues
arrière). Figure 7.
2. Placer la vis de réglage triangulaire dans le trou. S'assurer que la vis triangulaire manuelle demeure à
l'extérieur de la structure du déambulateur. Figure 8.
3. Bien serrer la vis de réglage triangulaire (Important : Serrer à la main seulement!). Figure 8.
4. Répéter les étapes 1 à 3 pour l’autre roue avant.
Figure 7 Figure 8
PIEDS
Trou 1 Trou 2 Trou 3 Trou 4 Trou 5
Hauteur
63,5 cm (25 po) 61 cm (24 po) 58,5 cm (23 po) 56 cm (22 po) 53,3 cm (21 po)
du siège
Tableau 1
Note : 1 est le réglage le plus haut, 5 est le réglage le plus bas.
