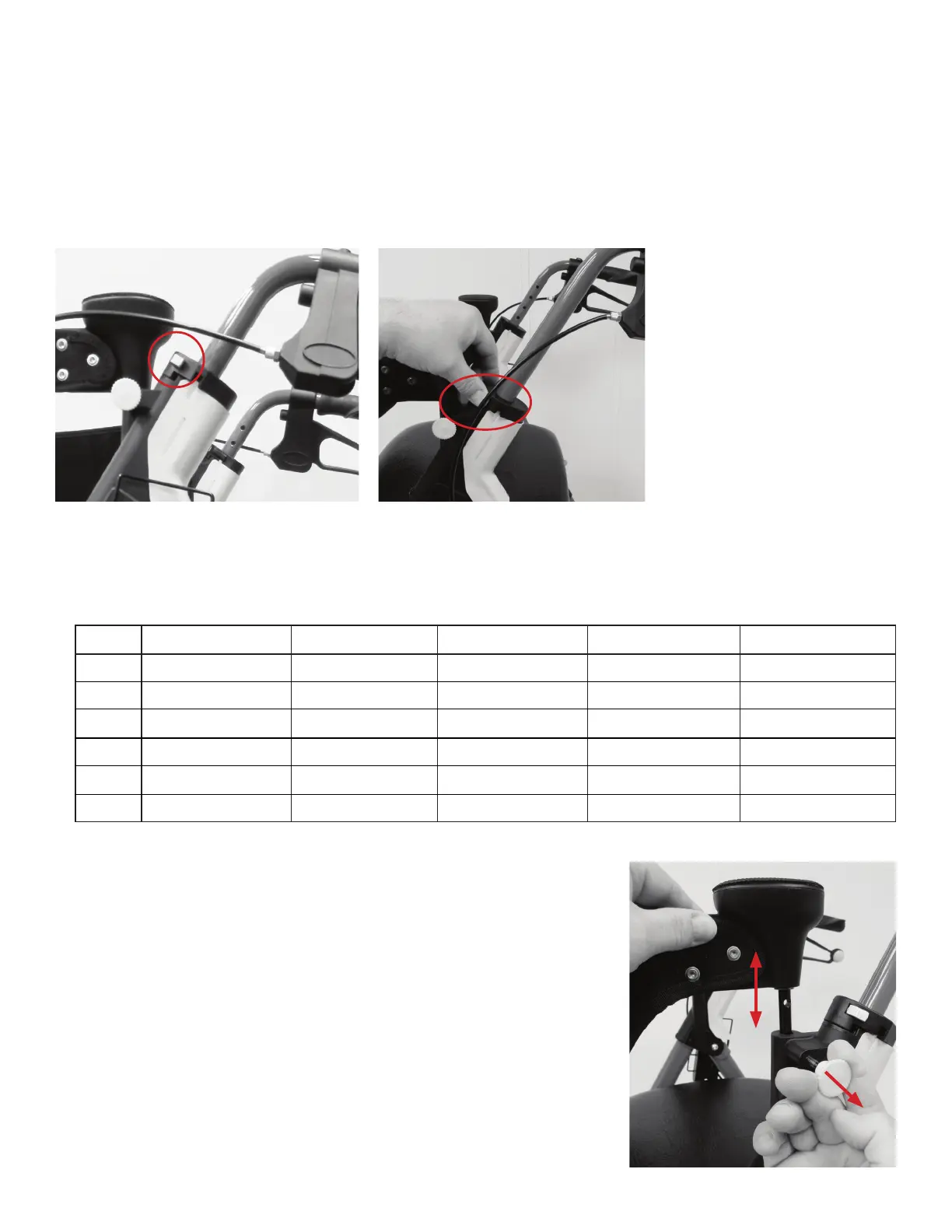

Assemblage de la poignée de frein
1. Appuyer et maintenir enfoncé le bouton jaune (article C dans la Figure 1 ci-dessus et la
Figure 9 ci-dessous).
2. Insérer la poignée dans le trou approprié (voir Figure 10).
Note : Maintenir le câble de frein à l’extérieur de la déambulateur.
3. Répéter les étapes 1 à 2 pour l’autre poignée.
Pieds
Trou 1 Trou 2 Trou 3 Trou 4 Trou 5
Trou 1 99,1 cm (39 po) 96,5 cm (38 po) 94 cm (37 po) 91,4 cm (36 po) 88,9 cm (35 po)
Trou 2 97,2 cm (38,25 po) 94,6 cm (37,25 po) 92,1 cm (36,25 po) 89,5 cm (35,25 po) 87 cm (34,25 po)
Trou 3 95,3 cm (37,5 po) 92,7 cm (36,5 po) 90,2 cm (35,5 po) 87,6 cm (34,5 po) 85,1 cm (33,5 po)
Trou 4 93,3 cm (36,75 po) 90,8 cm (35,75 po) 88,3 cm (34,75 po) 85,7 cm (33,75 po) 83,2 cm (32,75 po)
Trou 5 91,4 cm (36 po) 88,9 cm (35 po) 86,4 cm (34 po) 83,8 cm (33 po) 81,3 cm (32 po)
Trou 6 89,5 cm (35,25 po) 87 cm (34,25 po) 84,5 cm (33,25 po) 81,9 cm (32,25 po) 79,4 cm (31,25 po)
Bras
Note : 1 est le réglage le plus haut, 5 est le réglage le plus bas.
Ajustements de hauteur de la poignée (selon Dimension B ci-dessus) :
Figure 9 Figure 10
Ajuster la hauteur du dossier selon votre confort :
1. Tirer sur l’ajustement de verrouillage de hauteur du dossier
(article G dans la Figure 1 ci-dessus). Lever ou baisser le
dossier à la hauteur désirée.
2. Relâcher la poignée d'ajustement de hauteur du dossier.
Déplacer le dossier à la hauteur désirée. Placer la poignée
fermement dans le trou approprié. S'assurer que le dossier
est fermement en place.
3. Répéter les étapes 1 à 2 pour l’autre côté.
Tableau 2
