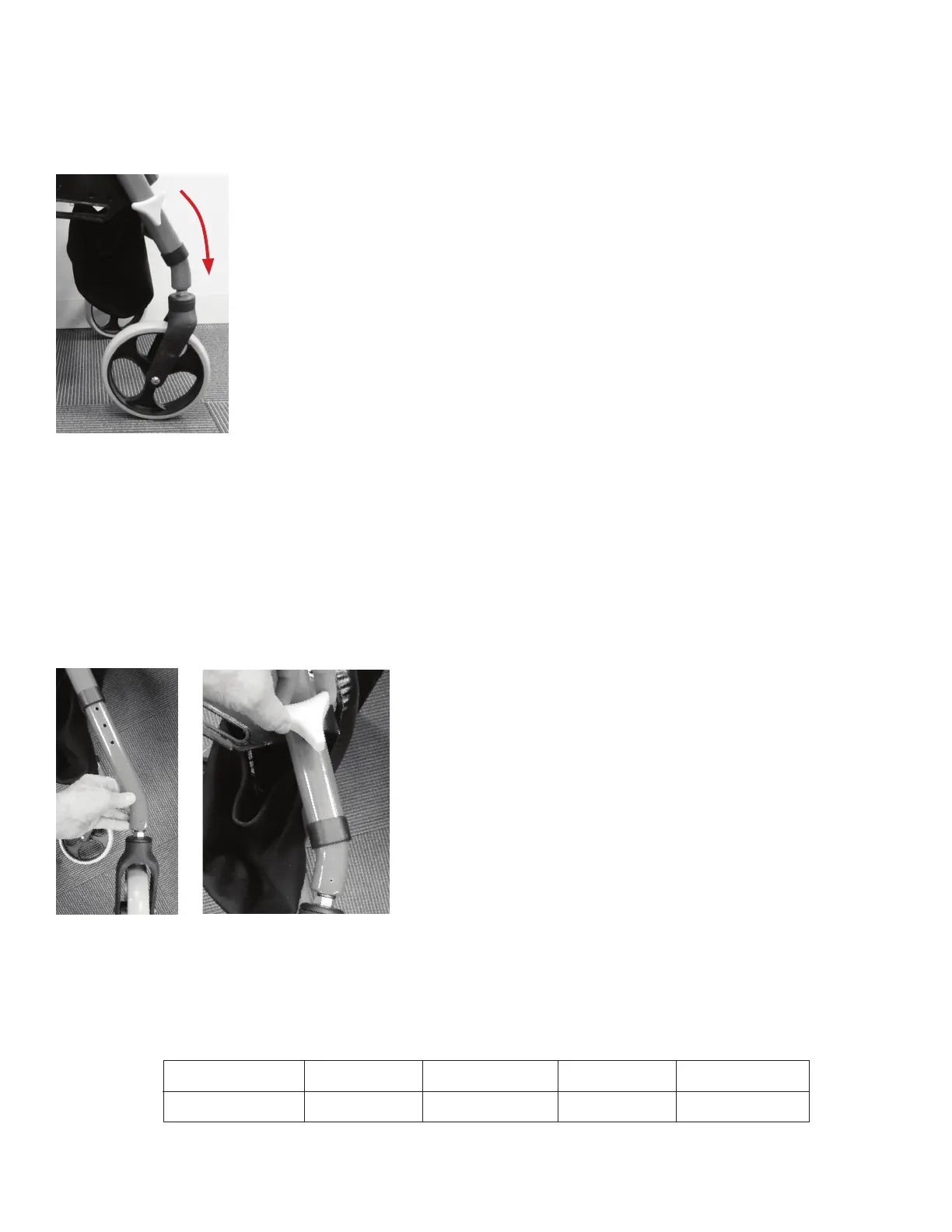

Conjunto de rueda delantera
NOTA: Las ruedas delanteras son las que giran.
• Asegúrese que estén montadas de manera que la curva mire hacia el suelo. Figura 6.
Figura 6
Alturas de asiento previstas por ajustes de pata (puesto a Dimensión A anterior):
1. Inserte la rueda a la altura deseada representada por los agujeros numerados (al mismo
número que las ruedas traseras). Figura 7.
2. Coloque el tornillo de mano triangular en el agujero. Asegúrese de que el tornillo de
mano triangular permanece en el exterior del armazón del rolator. Figura 8.
3. Apriete el tornillo triangular hasta que quede firme (Importante: ¡Apriete sólo con la
mano!). Figura 8.
4. Repita los pasos 1-3 para la otra rueda delantera.
Figura 7 Figura 8
PATAS
Agujero 1 Agujero 2 Agujero 3 Agujero 4 Agujero 5
Altura del
25" (63.5 cm) 24" (61 cm) 23" (58.5 cm) 22" (56 cm) 21" (53.3 cm)
asiento
Gráfica 1
Nota: 1 es el ajuste más alto, 5 el más corto.
