3. Två styrstift som stöder sågbladet i sidled.
4. Justera stödrulle och styrstift när sågbladet bytts.
OBS! Kontrollera regelbundet alla lager med avseende på slitage. Byt alltid ut båda styrrullagren samtidigt.
Inställning av stödrulle
1. Lossa de 2 skruvarna och ta bort U-prolen.
2. Lossa de tre skruvarna och ta bort sågbordet.
3. För upp den övre sågbladsstyrningen så långt det går.
4. Justera och spänn sågbladet, om så behövs.

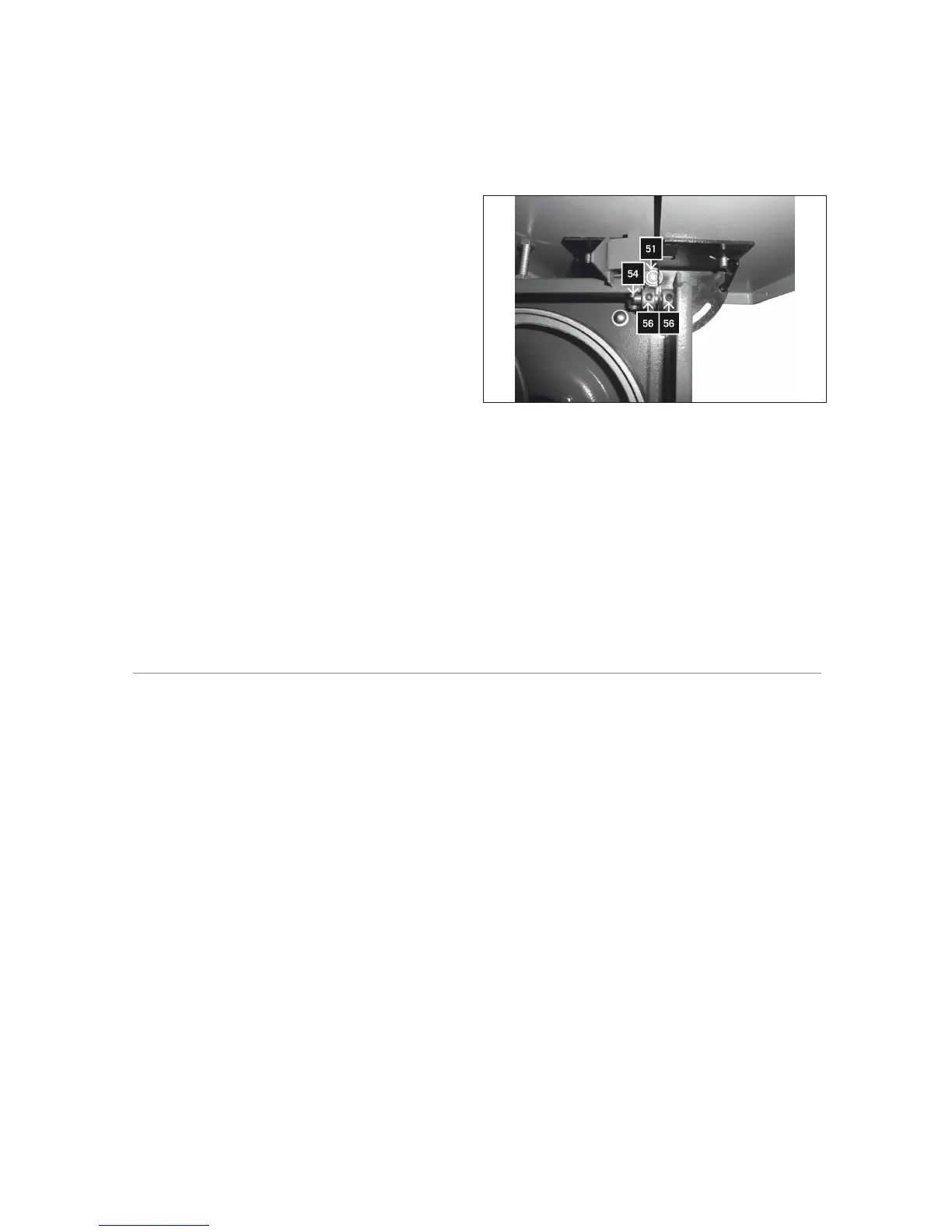

5. Lossa klämskruven för stödrullen (51). Justera stödrullen.
Avståndet mellan rulle och sågblad ska vara 0,5 mm. Dra
runt sågbladet för hand och kontrollera att det inte går emot
rullen.
6. Dra åt stödrullens ställskruv (50).
Inställning av styrstift
1. Lossa skruvarna (56) med en sexkantnyckel.
2. Tryck styrstiften (54) mot varandra och mot sågbladet.
3. Dra runt sågbladet era varv för hand och justera styrstiften så att båda styrstiften ligger an lätt mot sågbladet.
4. Fäst sågbordet.
5. Montera U-prolen under sågbordet.
Byte av bordsinsats
Byt ut sågbordsinsatsen om den är skadad eller sliten.
1. Lossa sågbordsinsatsen från sågbordet genom att trycka nedåt.
2. Sätt i en ny sågbordsinsats.
UNDERHÅLL
• Stäng av verktyget, dra ut sladden och vänta tills alla rörliga delar har stannat helt före rengöring, mätning, byte av tillbehör och andra
ingrepp.
• Sätt tillbaka alla säkerhetsanordningar och skydd efter reparationer och underhåll.
• De inbyggda kullagren är underhållsfria.
Rengöring av såg
1. Öppna luckan.
2. Sopa eller dammsug bort spån och damm.
3. Stäng båda luckorna.
Rekommendationer
• Smörj bordets svänganordning och bandspänningsanordningen lätt.
• Avlägsna regelbundet kåda och andra föroreningar från sågbladet med lämpligt rengöringsmedel.
• Kontrollera regelbundet styrrullar och stödrullar. Justera och smörj delarna, eller byt ut dem, om så behövs.
• Byt ut sågbordsinsatsen om den är skadad eller sliten.
• Håll bordet fritt från kåda och smuts.
