MONTERING
1
2
3 4

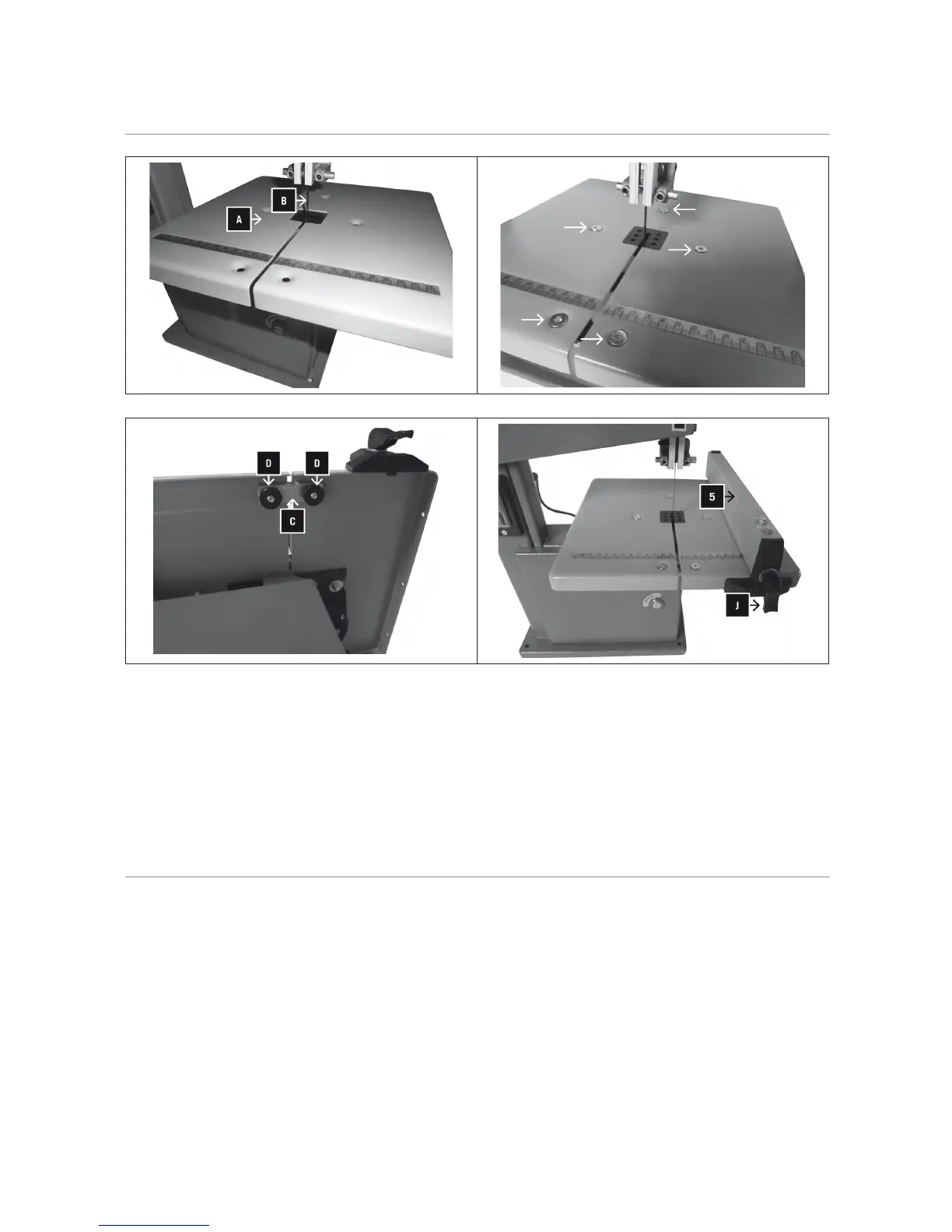

1. Placera bordet (A) över sågbladet (B), på svängskivan.
2. Fäst bordet med 3 st. skruvar M6 x 16, 3 st. brickor och 3 st. sexkantmuttrar M6. Dra åt skruvarna lätt för hand.
3. Montera U-prolen (C) med 2 st. skruvar M6 x 16 med försänkt skalle och lettrade muttrar (D) vd sågbordets framsida.
4. Montera längdanslaget (5) på önskad sida om sågbladet. Kläm fast det på önskad sida med spaken (J).
Montering av matarhållare
Skruva fast matarens upphängningsskruv i det gängande hålet i ramen och lås med muttern. Häng mataren på skruven när den inte används.
HANDHAVANDE
Inställning av bord
1. Placera bordet i utgångsläge och dra åt vingskruven (E) och spännspaken (F).
2. Justera bordet så det är parallellt med sågbladet och dra åt de 3 skruvarna. Kontrollera att sågbladet är centrerat i sågbordsinsatsen.
Inställning av bord vinkelrätt mot sågbladet
1. För upp bandstyrningen så långt det går och lås det.
2. Frigör spännspaken (F) och vingskruven (E) på svänganordningen (G).
3. Justera bordet till rät vinkel (90°) mot sågbladet. Använd vinkelhake.
4. Justera ställskruven (H) och lås den med en mutter.
