Ustawianie dolnej prowadnicy ostrza
1. Dolna prowadnica ostrza składa się zniżej podanych części:
2. Rolka oporowa wspierająca tył ostrza.
3. Dwa sworznie prowadzące wspierające ostrze wpłaszczyźnie bocznej.
4. Po wymianie ostrza wyreguluj rolkę oporową isworznie prowadzące.
UWAGA! Regularnie sprawdzaj wszystkie łożyska pod kątem zużycia. Wszystkie łożyska toczne prowadzące wymieniaj jednocześnie.
Ustawianie rolki oporowej
1. Odkręć 2 śruby izdejmij prolU.
2. Odkręć 3śruby izdejmij stół roboczy.
3. Podnieś górną prowadnicę ostrza możliwie najwyżej.
4. Wrazie potrzeby wyreguluj inapnij ostrze.

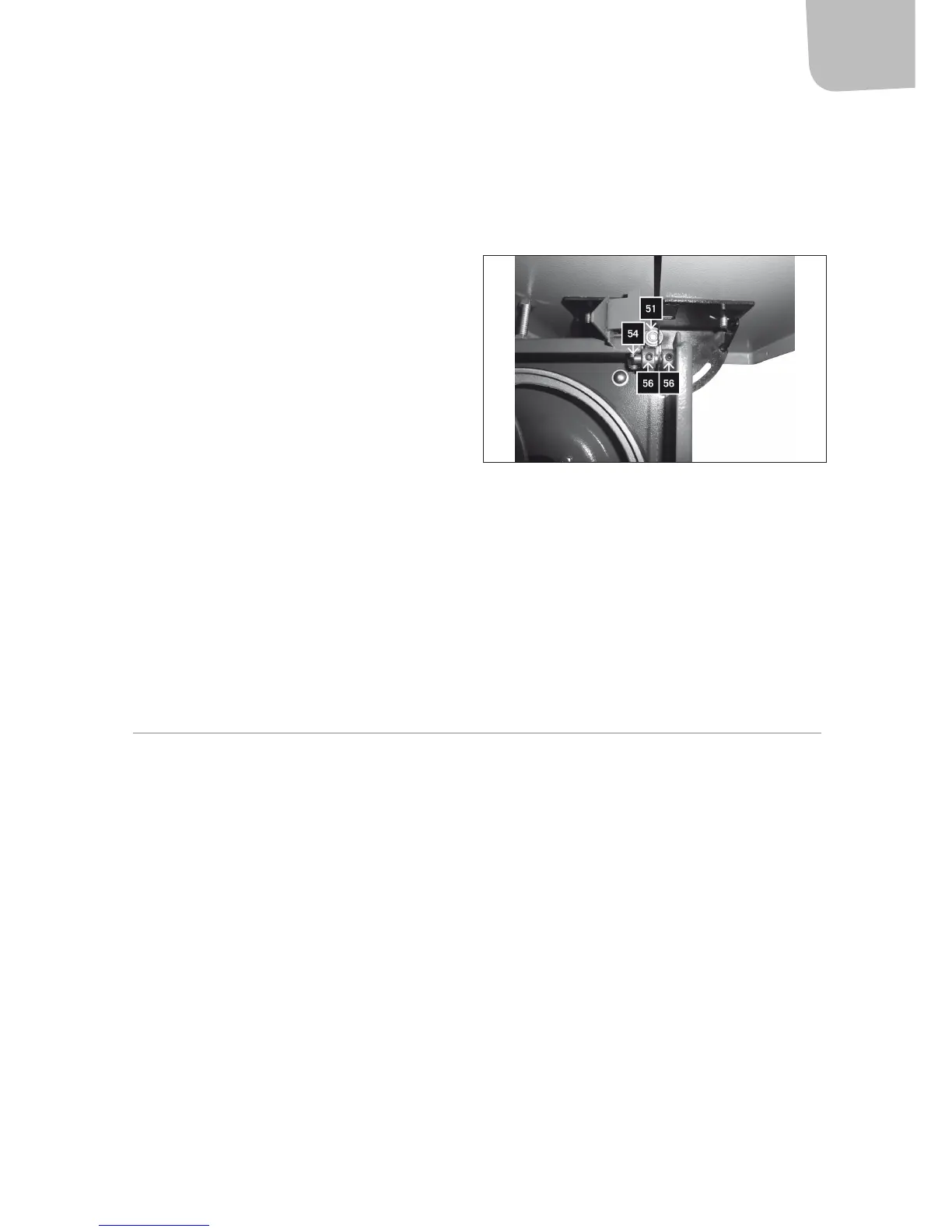

5. Odkręć śrubę dociskową rolki oporowej (51). Wyreguluj rolkę
oporową. Odstęp między rolką aostrzem powinien wynosić
0,5mm. Ręcznie obróć ostrze iupewnij się, że nie styka się
ono zrolką.
6. Dokręć śrubę regulacyjną (50) rolki oporowej.
Ustawianie sworzni prowadzących
1. Odkręć śruby (56) kluczem sześciokątnym.
2. Dociśnij sworznie prowadzące (54) do siebie nawzajem ido ostrza.
3. Przesuń ostrze ręcznie okilka obrotów iwyreguluj sworznie prowadzące, aby lekko przylegały do ostrza.
4. Przymocuj stół roboczy.
5. Zamontuj prol U pod stołem roboczym.
Wymiana wkładki stołowej
Wymień uszkodzoną lub zużytą wkładkę stołową.
1. Zdemontuj wkładkę, dociskając ją wdół.
2. Nałóż nową wkładkę stołową.
KONSERWACJA
• Przed rozpoczęciem czyszczenia, wykonywania pomiarów, wymiany akcesoriów lub innych czynności wyłącz narzędzie, odłącz przewód
ipoczekaj, aż wszystkie ruchome części całkowicie się zatrzymają.
• Po zakończeniu naprawy lub konserwacji należy ponownie zamontować wszystkie zabezpieczenia.
• Wbudowane łożyska kulkowe nie wymagają konserwacji.
Czyszczenie pilarki
1. Otwórz drzwiczki.
2. Wymieć lub odkurz wióry ipył.
3. Zamknij oboje drzwiczek.
Zalecenia
• Delikatnie smaruj mechanizm obrotowy imechanizm napinania taśmy.
• Regularnie usuwaj żywicę iinne zanieczyszczenia zostrza odpowiednim środkiem czyszczącym.
• Regularnie sprawdzaj rolki prowadzące ioporowe. Wrazie potrzeby wyreguluj części, nasmaruj je lub wymień.
• Wymień uszkodzoną lub zużytą wkładkę stołową.
• Zadbaj, by stół był pozbawiony żywicy iinnych zabrudzeń.
