Meec tools 240-149 - Montering; Bruk

NO
18

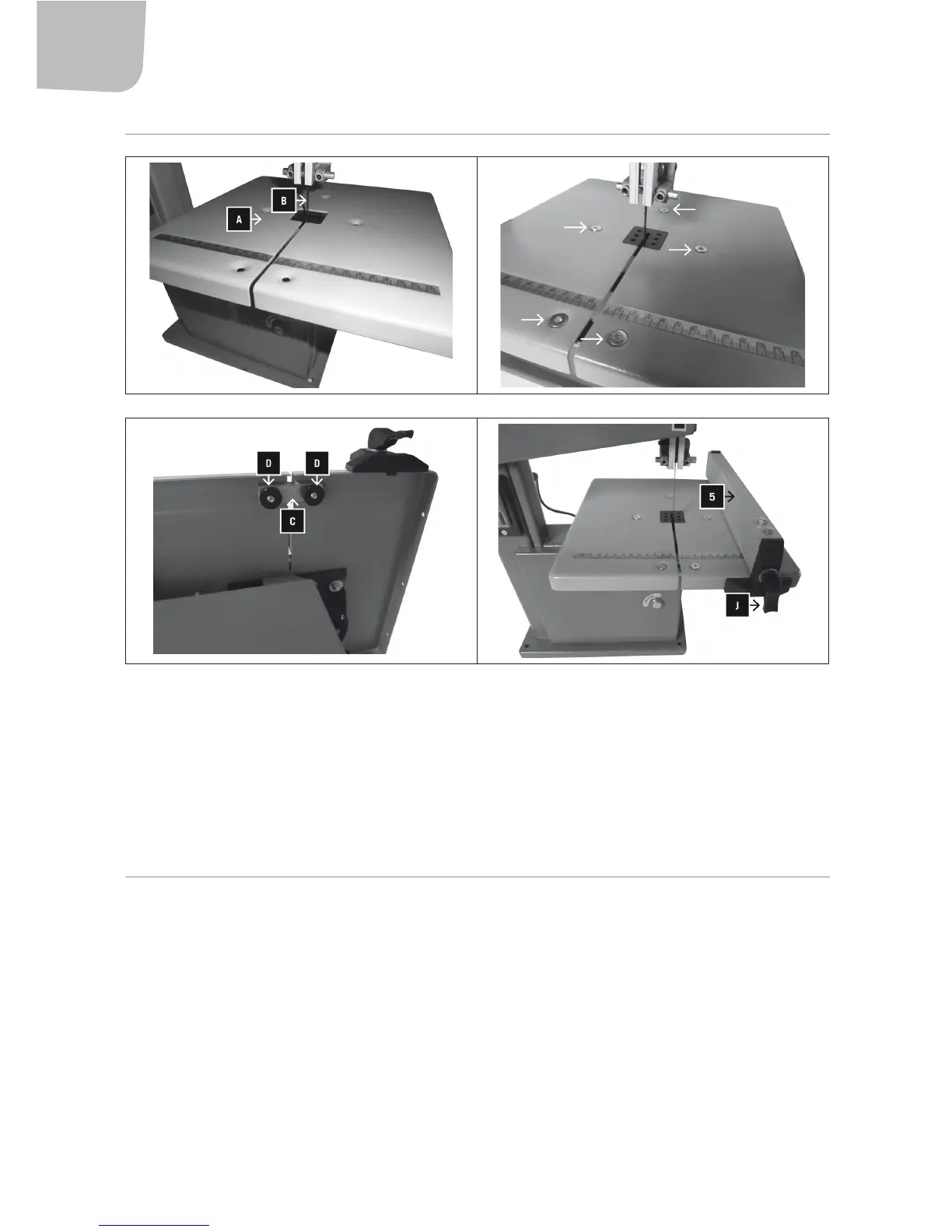

MONTERING
1
2
3 4
1. Plasser bordet (A) over sagbladet (B), på svingskiven.
2. Fest bordet med 3 skruer M6 x 16, 3 skiver og 3 sekskantmuttere M6. Skru til skruene lett for hånd.
3. Monter U-prolen (C) med 2 skruer M6 x 16 med forsenket hode og riede muttere (D) ved sagebordets forside.
4. Monter lengdeanlegget (5) på ønsket side av sagbladet. Klem det fast på ønsket side med spaken (J).
Montering av materholder
Skru fast materens opphengsskrue i det gjengede hullet i rammen og lås med mutteren. Heng materen på skruen når den ikke er i bruk.
BRUK
Innstilling av bord
1. Plasser bordet i utgangsposisjon og trekk til vingeskruen (E) og spennspaken (F).
2. Juster bordet slik at det er parallelt med sagbladet, og trekk til de 3 skruene. Kontroller at sagbladet er midtstilt i sagebordinnsatsen.
Innstilling av bord vinkelrett mot sagbladet
1. Før båndstyringen så langt opp som mulig, og lås den.
2. Frigjør spennspaken (F) og vingeskruen (E) på svinganordningen (G).
3. Juster bordet til rett vinkel (90°) mot sagbladet. Bruk vinkelhake.
4. Still inn justeringsskruen (H) og lås den med en mutter.
