MONTAŻ
1
2
3 4

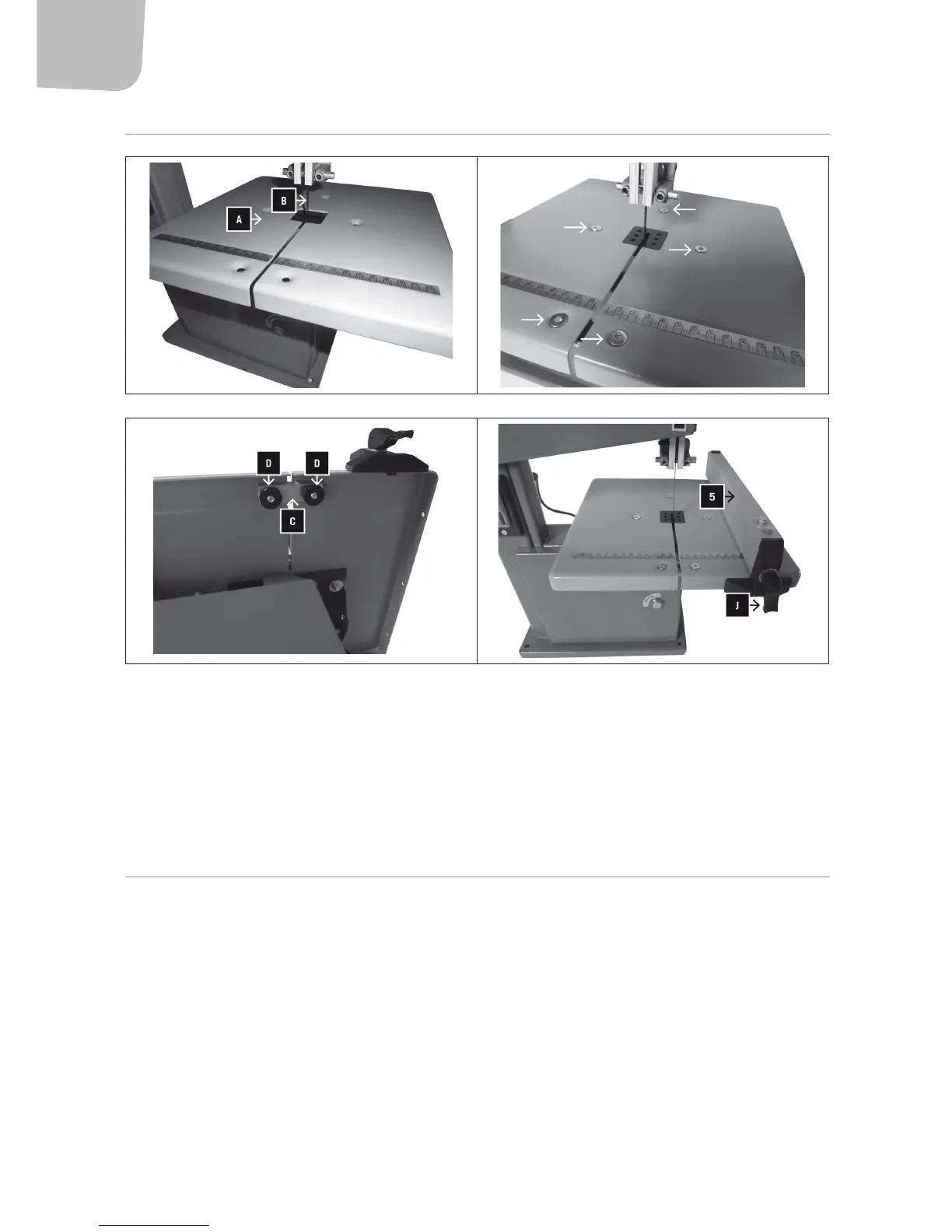

1. Umieść stół (A) nad ostrzem (B) na płycie obrotowej.
2. Przykręć stół 3śrubami M6x16, 3 podkładkami i3nakrętkami sześciokątnymi M6. Lekko, ręcznie dokręć śruby.
3. Zamontuj prol U (C) zprzodu stołu 2 śrubami złbem stożkowym M6x16 inakrętkami radełkowanymi (D).
4. Zamontuj ogranicznik długości (5) po wybranej stronie ostrza. Zablokuj go dźwignią (J) po wybranej stronie.
Montaż uchwytu popychacza
Wkręć hak popychacza wgwintowany otwór wramie izablokuj go nakrętką. Powieś popychacz na haku, jeśli go nie używasz.
OBSŁUGA
Ustawianie stołu
1. Umieść stół wpołożeniu wyjściowym idokręć nakrętkę motylkową (E) idźwignię napinającą (F).
2. Wyreguluj stół, ustawiając go równolegle do ostrza, idokręć 3śruby. Sprawdź, czy ostrze we wkładce jest wyśrodkowane.
Ustawianie stołu prostopadle do ostrza
1. Podnieś prowadnicę taśmy możliwie najwyżej izablokuj ją.
2. Zwolnij dźwignię napinającą (F) iodkręć nakrętkę motylkową (E) mechanizmu obrotowego (G).
3. Ustaw stół pod kątem prostym (90°) do ostrza. Użyj kątownika.
4. Wyreguluj śrubę regulacyjną (H) izabezpiecz ją nakrętką.
