PL
30

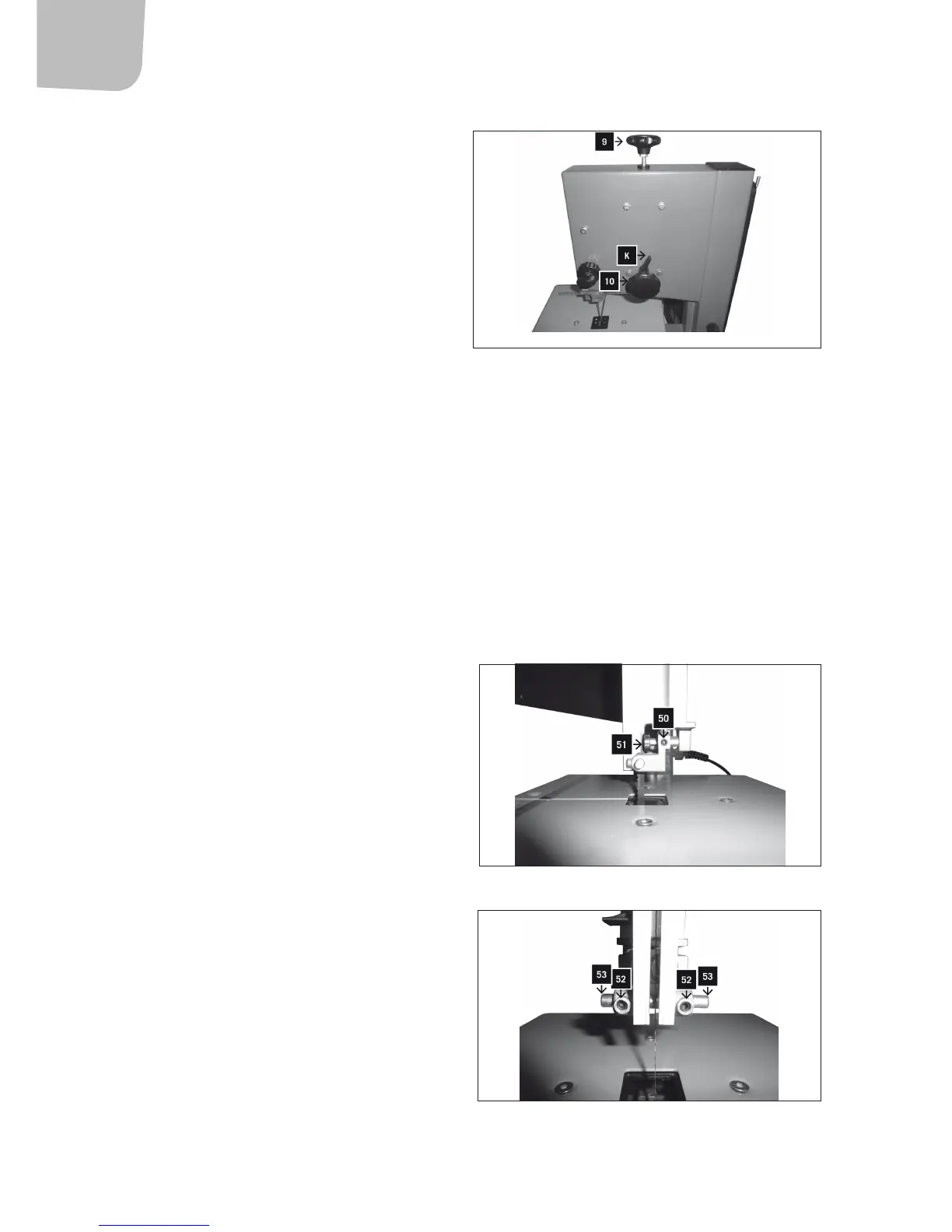

Napinanie ostrza
NIEBEZPIECZEŃSTWO! Zbyt duże napięcie może spowodować
przerwanie taśmy. Zbyt małe napięcie może spowodować ślizganie
się taśmy.
1. Podnieś górną prowadnicę ostrza możliwie najwyżej.
2. Sprawdź napięcie taśmy, naciskając ją zboku pomiędzy
stołem agórną prowadnicą. Taśma nie powinna się uginać
owięcej niż 3–5mm.
3. Wrazie potrzeby wyreguluj napięcie ostrza.
4. Przekręć śrubę regulacyjną (9) wlewo, aby zwiększyć
napięcie ostrza.
5. Przekręć śrubę regulacyjną (9) wprawo, aby zmniejszyć
napięcie ostrza.
Ustawianie ostrza
Wrazie potrzeby wyśrodkuj ostrze, zmieniając nachylenie koła górnego.
1. Odkręć nakrętkę zabezpieczającą (K).
2. Przekręć śrubę regulacyjną (10).
3. Przekręć śrubę regulacyjną (10) wprawo, jeśli ostrze zbliża się wstronę przodu pilarki.
4. Przekręć śrubę regulacyjną (10) wlewo, jeśli ostrze zbliża się wstronę tyłu pilarki.
5. Dokręć nakrętkę zabezpieczającą (K).
Ustawianie górnej prowadnicy ostrza
Górna prowadnica ostrza składa się zniżej podanych części.
• Rolka oporowa wspierająca tył ostrza.
• Dwa sworznie prowadzące wspierające ostrze wpłaszczyźnie bocznej. Po wymianie ostrza wyreguluj rolkę oporową isworznie prowadzące.
UWAGA! Regularnie sprawdzaj wszystkie łożyska pod kątem zużycia. Wszystkie łożyska toczne prowadzące wymieniaj jednocześnie.
Ustawianie rolki oporowej
1. Wrazie potrzeby wyreguluj inapnij ostrze.
2. Odkręć śrubę regulacyjną rolki oporowej (50).
3. Wyreguluj rolkę oporową (51). Odstęp między rolką aostrzem
powinien wynosić 0,5mm. Ręcznie obróć ostrze iupewnij
się, że nie styka się ono zrolką.
4. Dokręć śrubę regulacyjną rolki oporowej (50).
Ustawianie sworzni prowadzących
1. Odkręć śruby (52).
2. Dociśnij sworznie prowadzące (53) do siebie nawzajem ido
ostrza.
3. Przesuń ostrze ręcznie okilka obrotów iwyreguluj sworznie
prowadzące, aby lekko przylegały do ostrza.
4. Dokręć śruby (52).
