20
Spenning av sagblad
FARE! For høy spenning kan forårsake at båndet ryker. For lav
spenning kan gjøre at båndet slurer.
1. Før opp den øvre sagbladstyringen så langt det er mulig.
2. Kontroller båndspenningen ved å trykke på båndets side
midt mellom bordet og den øvre sagbladstyringen. Båndet
skal ikke bøyes ned mer enn 3–5mm.
3. Juster sagbladspenningen om nødvendig.

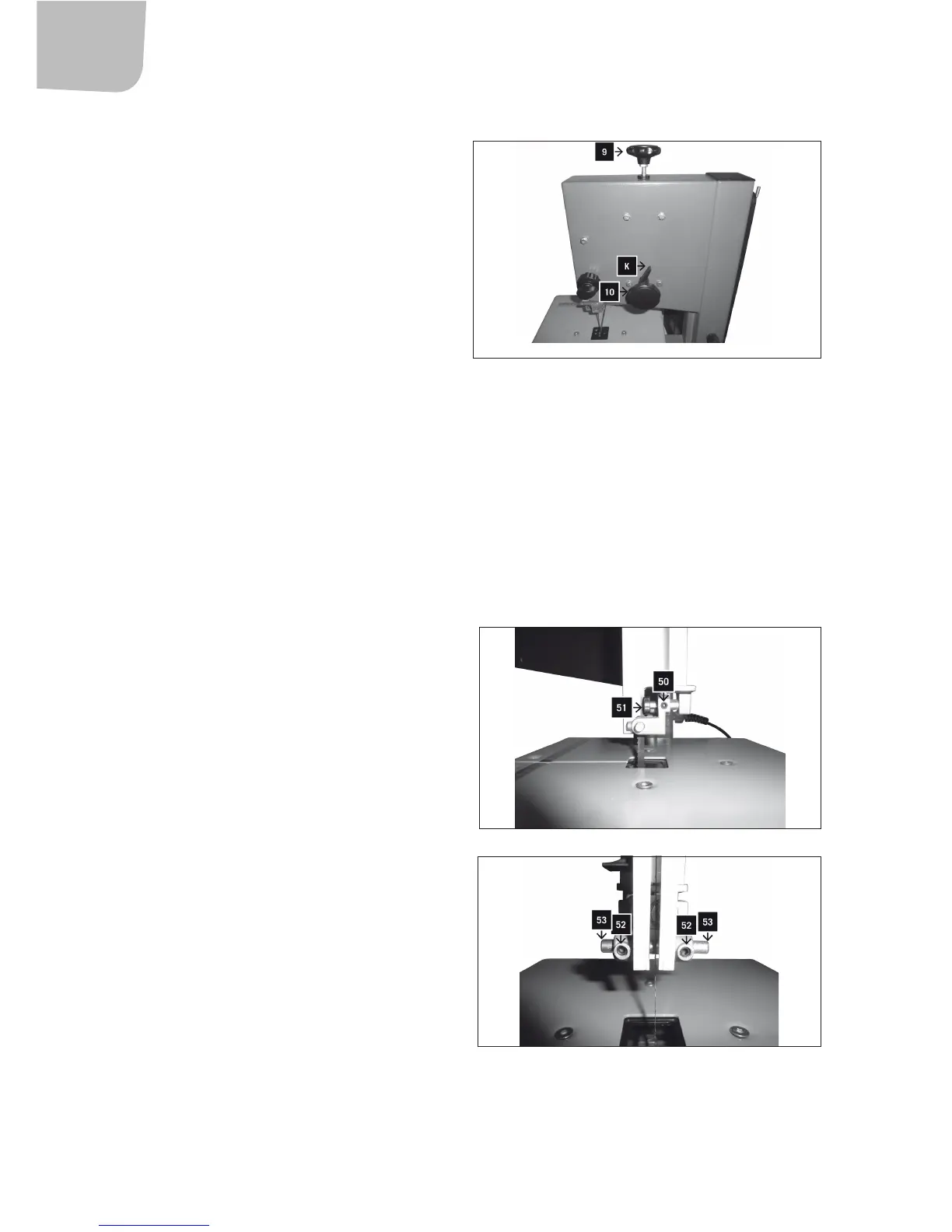

4. Vri justeringsskruen (9) mot klokken for å øke bladspenningen.
5. Vri justeringsskruen (9) med klokken for å redusere
bladspenningen.
Oppretting av sagblad
Sentrer om nødvendig sagbladet på hjulene ved å endre det øvre sagbladhjulets helling.
1. Løsne låsemutteren (K).
2. Vri justeringsskruen (10).
3. Vri justeringsskruen (10) med klokken hvis sagbladet er borti sagens forside.
4. Vri justeringsskruen (10) mot klokken hvis sagbladet er borti sagens bakside.
5. Trekk til låsemutteren (K).
Oppretting av øvre bladstyring
Den øvre bladstyringen består av delene nedenfor.
• En støtterulle som støtter sagbladets bakside.
• To styrestifter som støtter sagbladet på sidene. Juster støtterulle og styrestifter når sagbladet byttes.
OBS! Kontroller regelmessig alle lagrene for slitasje. Bytt alltid ut begge styrerullagrene samtidig.
Innstilling av støtterulle
1. Juster og spenn sagbladet om nødvendig.
2. Løsne støtterullens justeringsskrue (50).
3. Juster støtterullen (51). Avstanden mellom rulle og sagblad
skal være 0,5mm. Trekk sagbladet rundt for hånd og
kontroller at det ikke kommer borti rullen.
4. Trekk til justeringsskruen (50) for støtterullen.
Innstilling av styrestift
1. Løsne skruene (52).
2. Trykk styrestiftene (53) mot hverandre og mot sagbladet.
3. Trekk sagbladet ere omganger rundt for hånd og juster
styrestiftene slik at begge to ligger lett inntil sagbladet.
4. Trekk til skruene (52).
