Το αναλογικό τόξο χρησιμοποιείται για να καταδείξει τον βαθμό
εμπιστοσύνης για την ακρίβεια της μέτρησης.
Κατά τη διάρκεια μιας δοκιμής, το αναλογικό τόξο μειώνεται
καθώς ο βαθμός εμπιστοσύνης για τη μέτρηση αυξάνεται. Καθώς
απομακρύνεται η επιρροή του ηλεκτρικού θορύβου στη μέτρηση,
το αναλογικό τόξο μειώνεται σε ένα στοιχείο. Σε αυτό το σημείο, η
δοκιμή σταματάει και εμφανίζεται το τελικό αποτέλεσμα.
Το τόξο μπορεί να εμφανίζει διακυμάνσεις κατά τη διάρκεια της
δοκιμής και η εμφανιζόμενη ψηφιακή τιμή θα αλλάζει καθώς
ο μετρητής εμπιστοσύνης αναλύει τον ηλεκτρικό θόρυβο και
διορθώνει την τιμή.
Μέτρηση σύνθετης αντίστασης βρόχου σφάλματος 3Lo
Σημείωση: Κατά τη διάρκεια της δοκιμής δεν πρέπει να
αποσυνδέονται τα ηλεκτρόδια ελέγχου, καθώς η αιφνίδια διακοπή
του ρεύματος δοκιμής μπορεί να ανιχνευθεί από την ΔΔΡ ως
σφάλμα διαρροής με αποτέλεσμα να προκληθεί απόζευξη. Αν
αυτό θεωρηθεί ότι είναι ενδεχομένως μη πρακτικό ή επικίνδυνο,
αλλάξτε τη δοκιμή 3Lo από τη λειτουργία AC/A στη λειτουργία B.
Αυτό θα μειώσει τον κίνδυνο απόζευξης της ΔΔΡ.
Σημαντικό: Δεν είναι δυνατό να δοθεί εγγύηση ότι δεν θα
σημειωθεί απόζευξη μιας ΔΔΡ, καθώς η ΔΔΡ μπορεί να είναι
εκτός προδιαγραφών, να υπόκειται σε πρόσθετες εξωτερικές
επιρροές, να έχει συνδεθεί λάθος ή να είναι ελαττωματική. Σε
αυτή την περίπτωση, συνιστώνται εναλλακτικές μέθοδοι ελέγχου
των χαρακτηριστικών του κυκλώματος, π.χ. η μέθοδος R2.

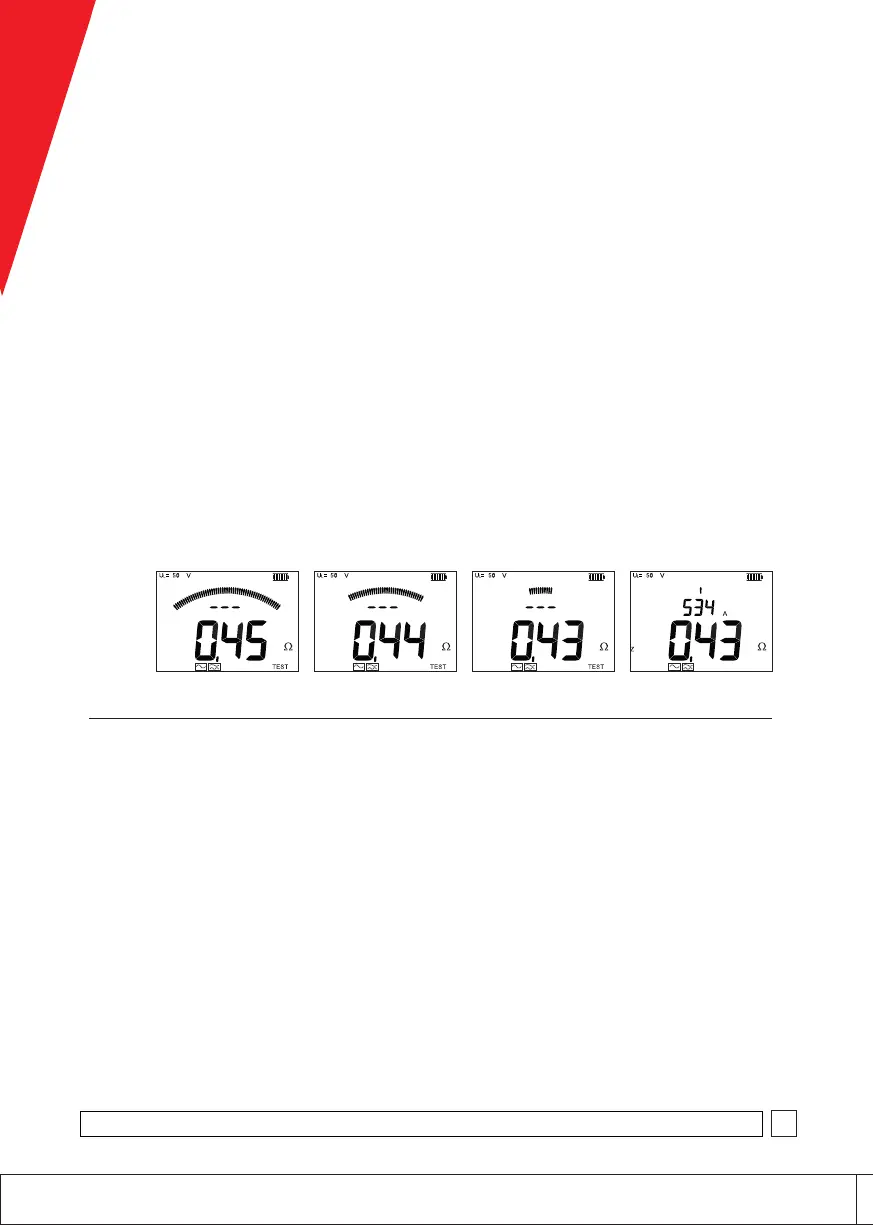

Σχήμα 2. Αναλογικό τόξο
Αρχική τιμήΈναρξη
Ανάλυση
θορύβου Τέλος
