1. L-PE Επιλέξτε.
2. Συνδέστε τα τρία ηλεκτρόδια ελέγχου (Φάση, Ουδέτερο
και Γείωση) του MFT σε ενεργό κύκλωμα. Στην οθόνη θα
εμφανιστεί η τυπική προειδοποίηση.

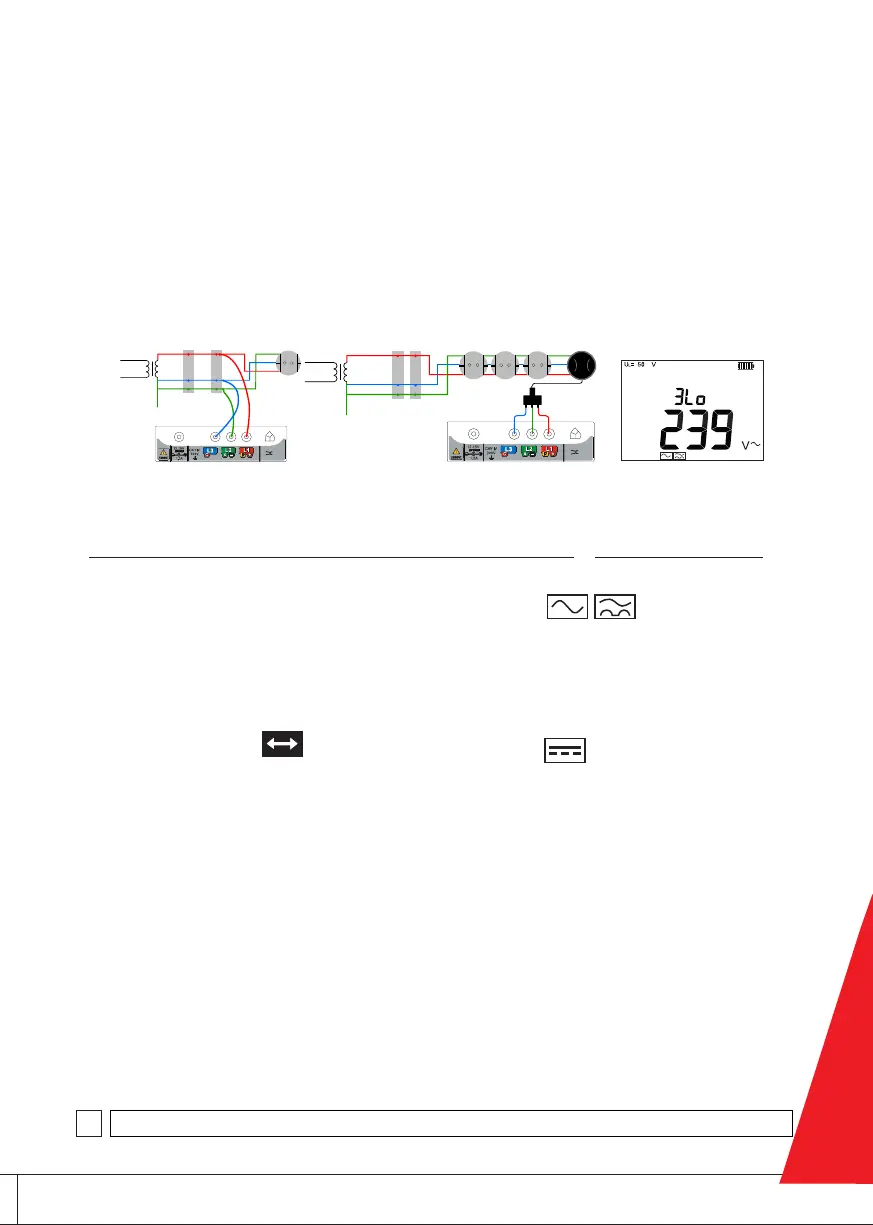

Σχήμα 3.
Επιλογές σύνδεσης 3Lo
Σχήμα 4. Οθόνη
προειδοποίησης
ενεργού κυκλώματος
L
N
E
MCB RCD
g
I
CAT IV
300V
12-15V
1.2A
RCD
g
L
N
E
MCB
I
CAT IV
300V
12-15V
1.2A
Στην οθόνη θα εμφανιστεί η ένδειξη , που υποδεικνύει
την καταλληλότητα για χρήση σε κυκλώματα που προστατεύονται
από ΔΔΡ τύπου AC ή τύπου A, ή από ΔΔΡ με προστασία
υπερέντασης (RCBO).
Αν η ΔΔΡ στο κύκλωμα είναι τύπου B, πατήστε παρατεταμένα
μέχρι να εμφανιστεί η ένδειξη (ΔΔΡ τύπου B).
Σημείωση: Αν δεν είστε βέβαιοι για τον τύπο της ΔΔΡ,
χρησιμοποιήστε τη ρύθμιση για τον τύπο B.
3. Πατήστε το κουμπί TEST. Στην οθόνη θα εμφανιστεί
η έναρξη μιας δοκιμής εμπιστοσύνης της σύνθετης
αντίστασης βρόχου σφάλματος και ακολουθεί μια αρχική
τιμή της σύνθετης αντίστασης βρόχου σφάλματος:
