Bedienungsanleitung
49
2. Nach Betätigen der linken, mit A, D beschrifteten Taste erscheint der in Abbildung 11 gezeigte
Bildschirm. Mit den linken und mittleren Bedientasten das Programm für den gewünschten
Elektrodenabstand wählen. Dieser Abstand sollte vorher entsprechend dem jeweils erforderlichen
BS 5730a Überlastversuch eingestellt worden sein.

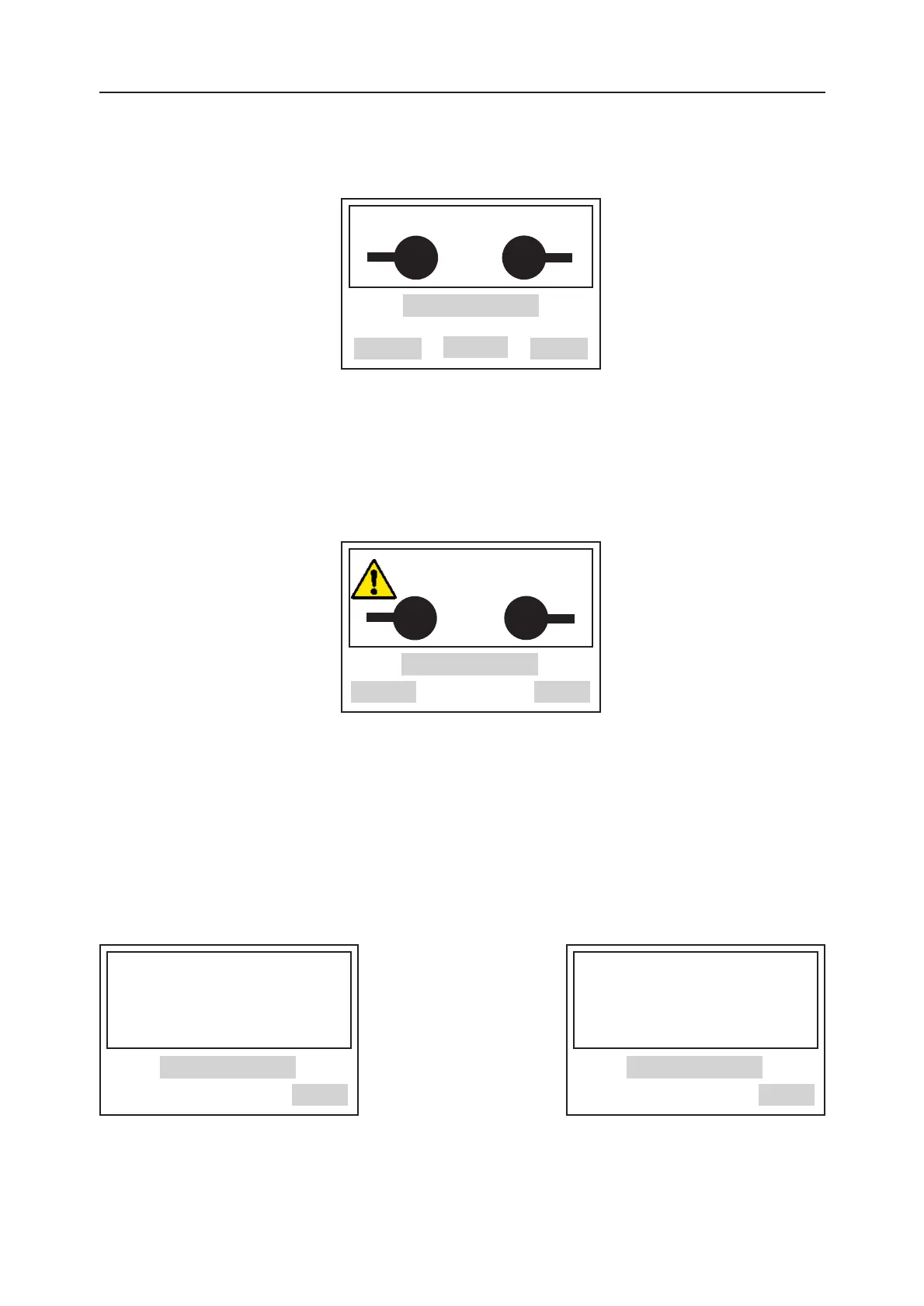

Abbildung 11 Beispieldisplay: Auswahl des Elektrodenabstands
3.
Angenommen, die 2,5 mm Taste wurde gedrückt. Dann ändert sich jetzt der Bildschirm und sieht so aus
wie in Abbildung 14 dargestellt. Es werden die jeweils korrekten Informationen zu Überlastspannung
und
Elektrodenabstand angezeigt — in diesem Beispiel sind dies: Überlsatspannung = 30 kV bei einem
Abstand von 2,5 mm. Mit der linken Taste den Versuch starten. Bei Betätigung der rechten Taste kehrt
der Benutzer zum Hauptmenü zurück.
Abbildung 12 Beispieldisplay: BS 5730a Überlastversuch starten
4.
Der Bildschirm nimmt nun das in Abbildung 6 dargestellte Standardformat an. Bei Betätigung der rechten
Taste kehrt der Benutzer zum Hauptmenü zurück. Nach Erreichen der oberen Spannungsgrenze
erscheint auf dem Display die verstrichene Zeit, während derer die Spannung bereits angelegen hat,
bis eine Minute vorbei oder ein Durchschlag aufgetreten ist.
5. Die weitere Reihenfolge ist nun vom Ergebnis dieses ersten Überlastversuches abhängig. War dieser
Versuch bereits erfolgreich, muß nicht weiter geprüft werden. Es erscheint ein Bildschirmdisplay wie in
Abbildung 13a dargestellt.
Abbildungen 13a Beispieldisplay: Ergebnisbildschirm nach BS 5730a Abbildungen 13b
6.
Wenn der Überlastversuch nach BS 5730a nicht erfolgreich war, müssen zwei weitere aufeinanderfolgende
Versuche durchgeführt werden. Vor dem Anlegen der Prüfspannung müssen eine Rührzeit von 1 Minute
sowie eine Stehzeit von 1 Minute eingehalten werden. Der Bildschirm sieht aus wie in den Abbildungen
7 und 8 jeweils dargestellt.
WAEHLEN LÜCKE
? mm
BS 5730a : A, D
2,5 mm 4,0 mm MENÜ
BEHÄLTER EINSETZEN!
2,5 mm
BS 5730a : A, D
START QUIT
GRENZWERT 30 kV
GUT
LÜCKE 2,5 mm
BS 5730a : A, D
ENDE
GRENZWERT 30 kV
FEHLER
LÜCKE 2,5 mm
BS 5730a : A, D
ENDE
