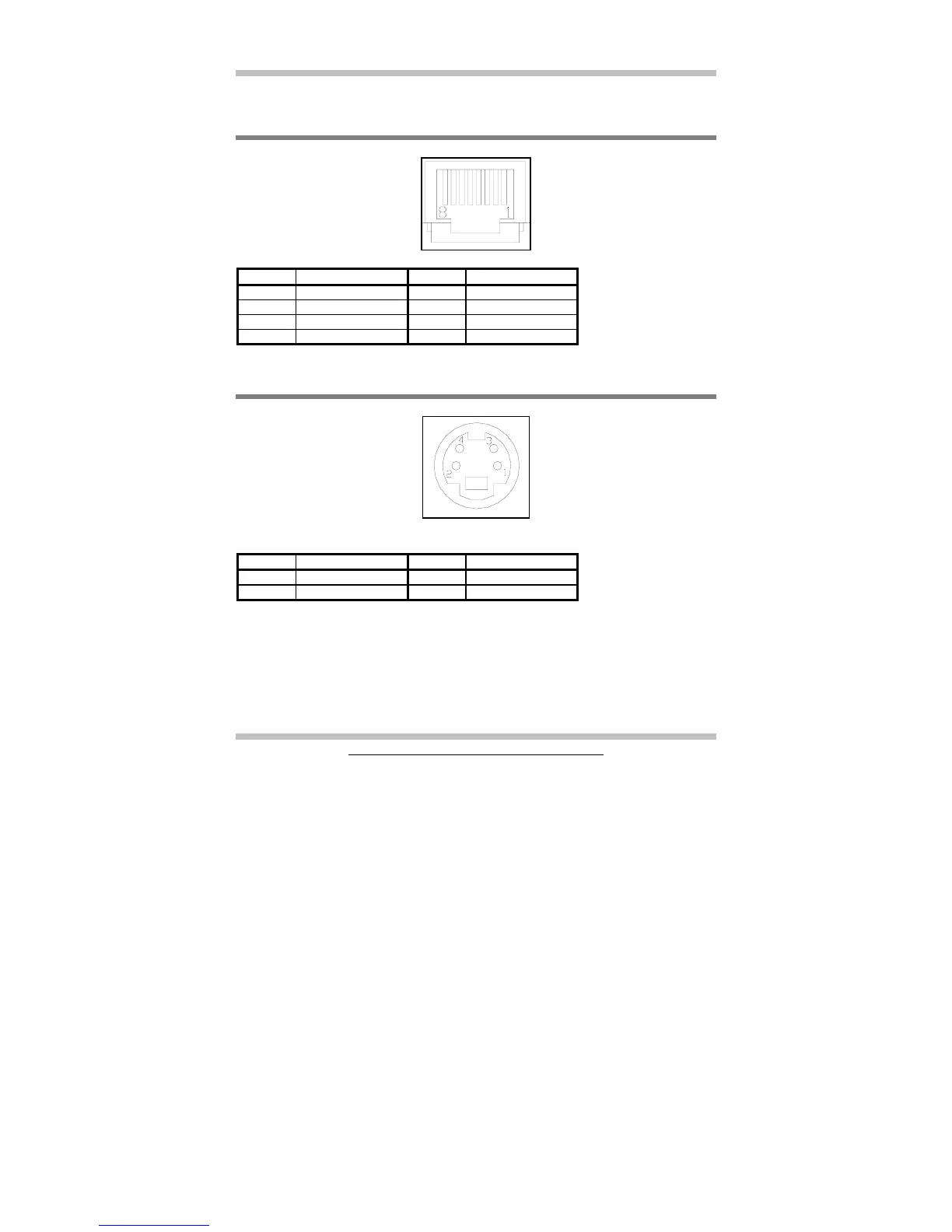

Appendix A Model 500V User's Manual
Page A-4 Information in this document is subject to change without notice!!!
A.7 LAN Connector (RJ45)
PIN Assignment PIN Assignment
1 TX+ 5 GND
2 TX- 6 RX-
3 RX+ 7 GND
4 GND 8 GND
A.8 S-Video Connector
PIN Assignment PIN Assignment
1 GND 3 Y
2 GND 4 C
