ENSAMBLADO PASO 1
SOLO para puertas corredizas y
batientes
Ensamble de riel y sujetar
la ménsula
No encienda ni use el abre-puertas hasta
que llegue al paso de la instalación
correspondiente, de otra manera corre el
riesgo de complicar el proceso de
instalación.

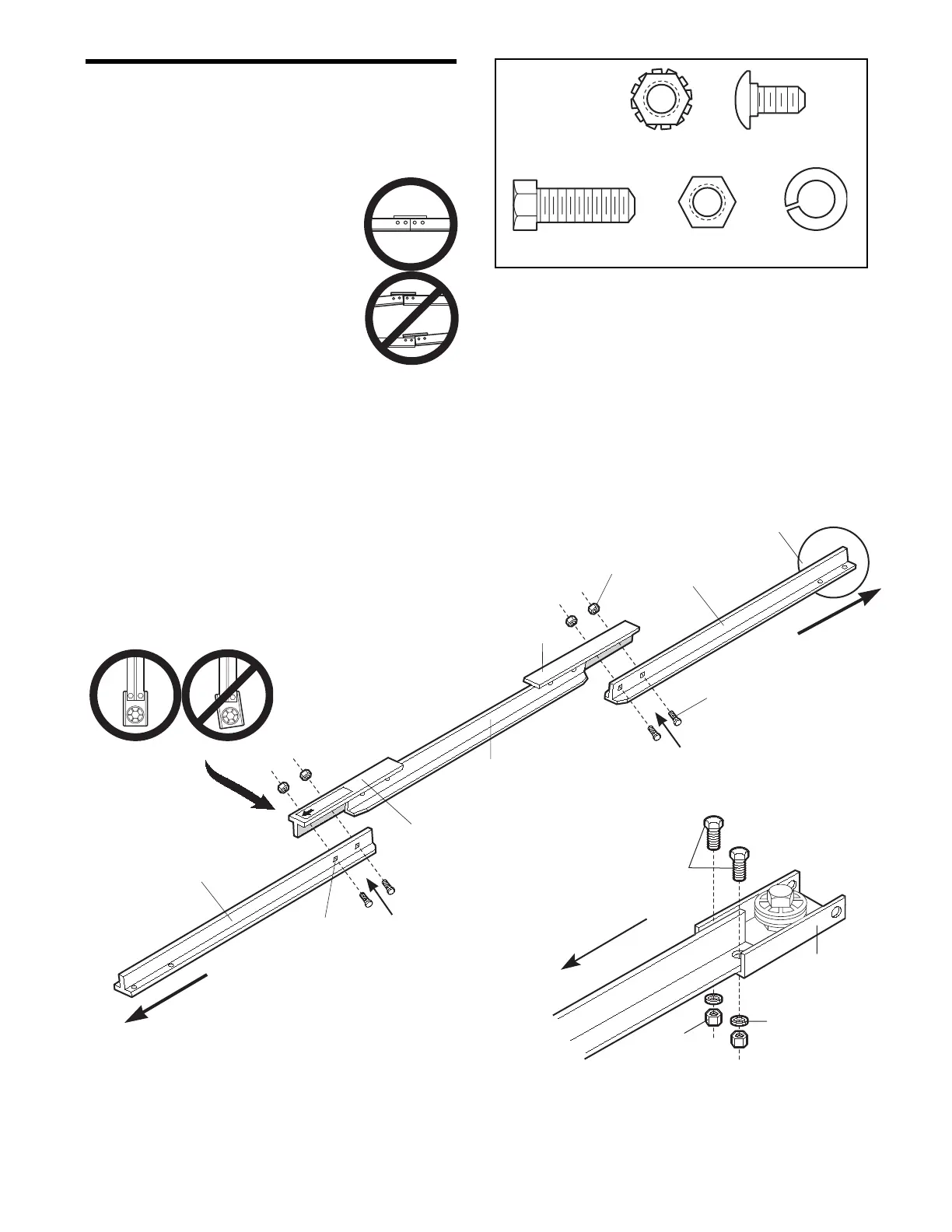

1. Coloque las tres secciones del riel, sobre
una superficie plana para el armado. Las
secciones extremas son idénticas.
Asegúrese que la "marca de la flecha" en
la sección central apunte en
la dirección mostrada en la ilustración.
2. Conecte la sección y las contratuercas
de 1/4 pulg. a las secciones extremas del mismo lado
como se ilustra en la figura correspondiente.
NOTA: Si el riel no se ensamble exactamente como se
muestra, el carro no se moverá suavemente a lo largo
del riel o golpeará contra los pernos.
3. Inserte los pernos con cabeza redonda y cuello
cuadrado en el lado opuesto a las secciones extremas.
Apriete las tuercas.
4. Situar la ménsula frente al final del riel con se muestra.
Fijar firmement con los pernos indicados.
NOTA: Al apretar los pernos, asegúrese de que la
ménsula se mantenga paralela al riel. De otra manera el
riel puede doblarse cuando esté abriendo la puerta.
10
5/16 pulg. -18x7/8 pulg.
5/16 pulg.
5/16 pulg.
