5/16 pulg. - 18
5/16 pulg.
5/16 pulg. -18x1/2 pulg.
5/16 pulg. - 18x7/8 pulg.
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL

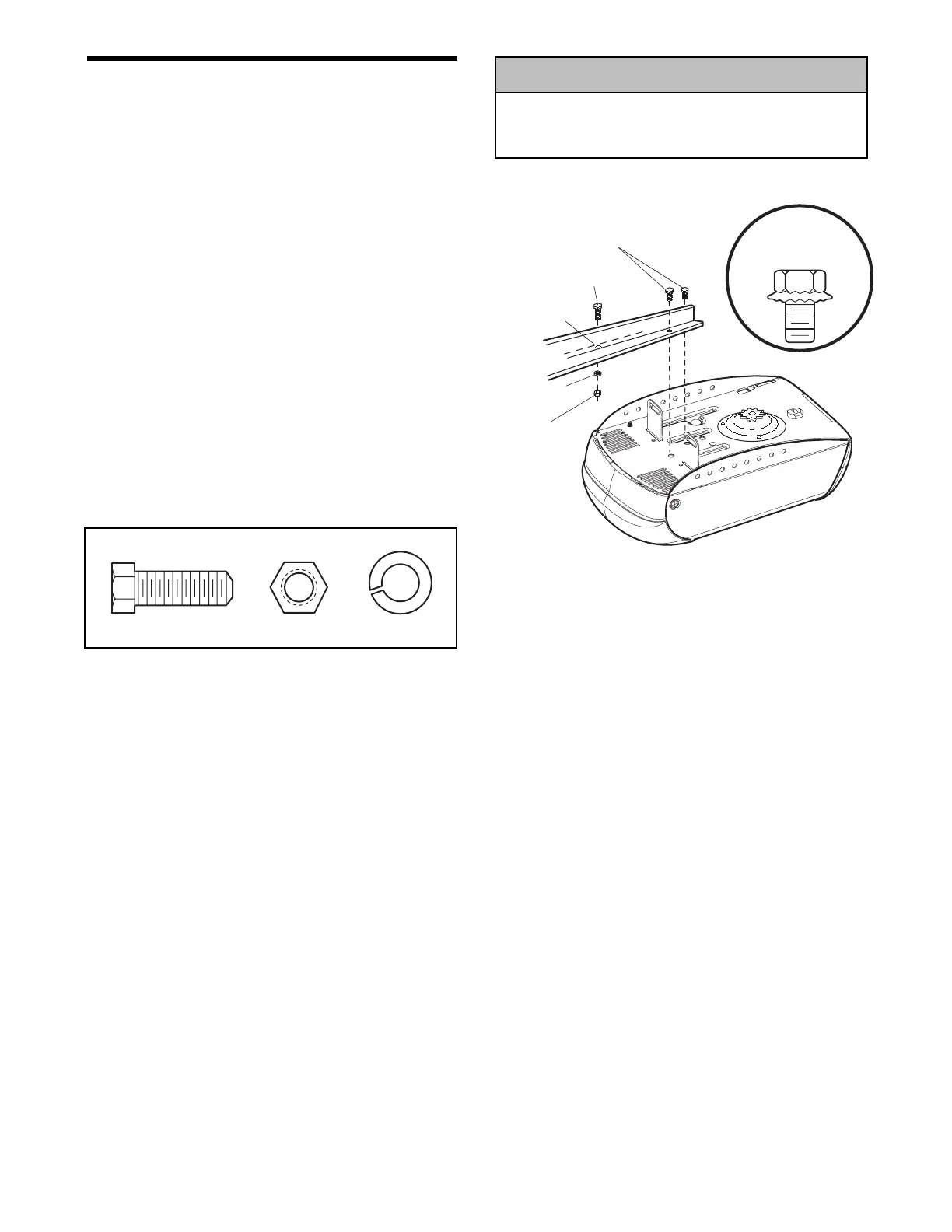

ENSAMBLADO PASO 3
Fijar riel al abre-puertas de garaje
• Colocar el abre-puertas de garaje material de empaque
para proteger la cubierta. Por conveniencia, colocar un
soporte abajo de la ménsula.
• Quitar los dos pernos con arandela 5/16 pulg. -18x1/2
pulg. montados en la parte superior del motor.
• Alinear los orificios de la sección posterior del riel T con
los orificios del cabezal del abre-puertas.
• Fijar el riel con los dos (2) tornillos previamente
colocados y ajustados firmemente. ¡Sólo se debe
utilizar estos pernos! Cualquier otro perno le
causarán serios daños al abre-puertas.
• Insertar el perno hexagonal 5/16 pulg. - 18x7/8 pulg. en
el orificio de la cubierta protectora en el riel T tal como
se muestra. Apretar fuertemente con una arandela 5/16
pulg. y una tuerca de 5/16 pulg.
NOTA: Este perno evita que el carro se desplace
demasiado. Mantener una distancia de un mínimo de
25 mm entre el carro y este perno al ajustar los límites de
carrera (ver página 29).
Use SÓLO el perno y la tuerca que vienen montados en la parte
superior del abridor para evitar que el abridor de la puerta de
cochera se dañe SERIAMENTE.
