11
DEUTSCH
Motor reinigen
Der Motor benötigt keine Wartung,
solange er saubergehalten wird.
• Achten Sie darauf, dass sich auf
oder im Motor kein Wasser, Öl oder
Holzstaub absetzt.
• Die Lager des Motors erfordern
keine Schmierung.
8.2 Hobelmesser wechseln
3
Hinweis:
Stumpfe Hobelmesser machen
sich bemerkbar durch
− verringerte Hobelleistung;
− größere Rückschlaggefahr;
− Überlastung des Motors.
A
Gefahr!
Schnittgefahr an den Hobel-
messern!
• Tragen Sie beim Wechsel der
Hobelmesser Handschuhe.
• Messerwelle nie mit der Hand dre-
hen. Die Messerwelle darf beim
Wechsel der Hobelmesser nur
über den Antriebsriemen
(61)
gedreht werden.
Gerät vorbereiten
1. Netzstecker ziehen.
2. Aufnahme- und Abgabetisch aus-
klappen.

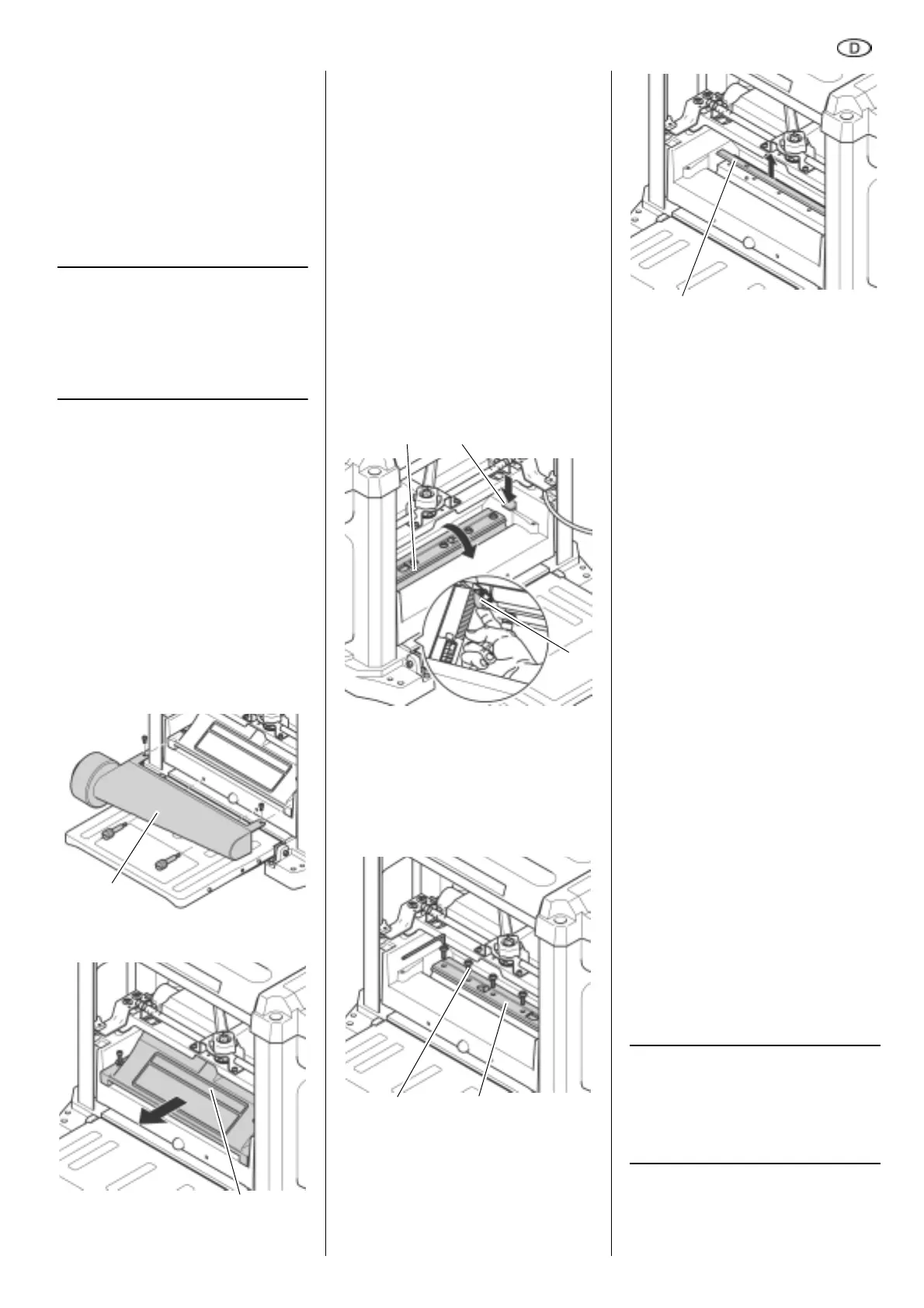

3. Absaugadapter (57) abschrauben.
4. Messerwellen-Abdeckung (58)
abschrauben.
Messerwelle in die richtige Position
drehen
• Messerwelle (59) über den Antriebs-
riemen (61) drehen, bis die Messer-
welle arretiert.
Um von unten an den Antriebsrie-
men zu gelangen, muss der Mes-
serwellen-Kopf so weit nach oben
verstellt werden, bis der Antriebsrie
-
men zugänglich ist.
• Um an das zweite Hobelmesser zu
gelangen, muss die Messerwelle um
180° weitergedreht werden.
− Arretierhebel (60) drücken und
Messerwelle über den Antriebs-
riemen (61) drehen.
− Arretierhebel (60) loslassen und
Messerwelle weiterdrehen, bis
diese in der neuen Position arre-
tiert.
Hobelmesser ausbauen
1. Alle Schrauben (63) an der Hobel-
messer-Andruckleiste mit dem
Innensechskantschlüssel lösen und
vollständig herausschrauben (Hand-
schuhe tragen!).
2. Hobelmesser-Andruckleiste (62)
abnehmen.
3. Mit dem Magneten des Spezialwerk-
zeugs das Hobelmesser (64) von
der Messerwelle nehmen.
4. Die zwei Federn aus den Boh-
rungen in der Messerwelle nehmen.
5. Oberflächen von Messerwelle und
Hobelmesser-Andruckleiste mit
Harzlöser reinigen.
A
Gefahr!
Verwenden Sie keine Reini-
gungsmittel (z.B. um Harzrückstände
zu beseitigen), welche die Leichtme-
tallbauteile angreifen können; die
Festigkeit der Leichtmetallbauteile
kann sonst beeinträchtigt werden.
Hobelmesser einbauen
A
Gefahr!
• Verwenden Sie nur geeignete
Hobelmesser, die EN 847-1 ent-
sprechen (siehe auch „Liefer-
bares Zubehör“) – ungeeignete,
falsch montierte, stumpfe oder
beschädigte Hobelmesser kön
-
nen sich lösen beziehungsweise
die Rückschlaggefahr stark erhö-
hen.
• Achten Sie darauf, dass immer
beide Hobelmesser ausge-
tauscht beziehungsweise gewen-
det werden.
• Montieren Sie Hobelmesser nur
mit Originalteilen.
1. Beide Federn wieder in die Boh-
rungen der Messerwelle stecken.
2. Hobelmesser leicht einölen.
3. Scharfes Hobelmesser mit dem
Spezialwerkzeug auf der Messer-
welle positionieren. Die beiden Füh-
rungsstifte auf der Messerwelle sor-
gen für den richtigen Sitz des
Hobelmessers.
3
Hinweis:
Das Hobelmesser ist auf der Vor-
der- und Rückseite angeschliffen. Wenn
die Rückseite ausreichend scharf ist,
genügt es, das Hobelmesser umzudre-
hen.
4. Hobelmesser-Andruckleiste fest-
schrauben.
Um Verspannungen der Hobelmes-
ser-Andruckleiste zu vermeiden, mit
57
58
59
60
61
63
62
64
