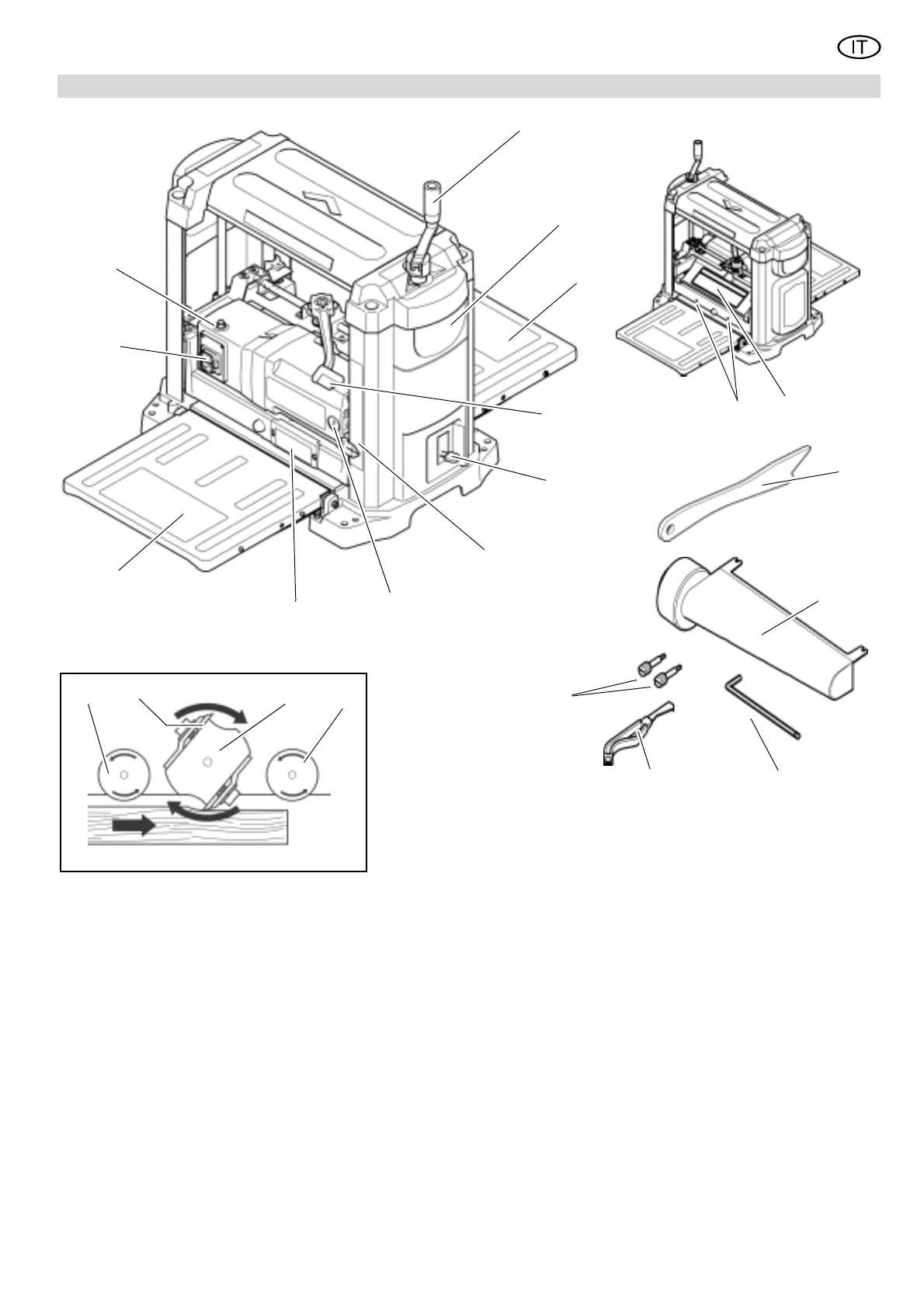

1. Visione d'insieme dell'apparecchio
1
2
3
4
5
6
7
8
9
10
1213
20 21 22
19
11
14
15
17
18
16
Lato posteriore
Principio della piallatrice a spessore
1 Manovella per la regolazione
dell'altezza
2 Maniglia di trasporto
3 Banco di uscita con scomparto sul
lato inferiore per il cavo di rete e
l'utensile
4 Leva di arresto per la regolazione
dell'altezza
5 Battuta per lo spessore finale
6 Indicatore dello spessore della
pialla
7 Vite di chiusura per le spazzole di
carbone
8 Indicatore dello spessore del tru-
ciolo
9 banco di entrata
10 Interruttore di accensione/spegni-
mento
11 Pulsante reset
per la riaccensione dopo un
sovraccarico
12 Coperchio dell'albero portacoltelli
13 Fori di montaggio per il bocchet-
tone di aspirazione
Accessori e utensili inclusi
14 Spintore
15 Bocchettone di aspirazione
16 Chiave per viti ad esagono incas-
sato (5 mm)
17 Utensile speciale per la sostitu-
zione dei coltelli
18 Due spine di fissaggio (manicotti
di aspirazione)
– Istruzioni per l'uso (senza illustra-
zioni)
– Elenco dei pezzi di ricambio
(senza illustrazioni)
Elementi strutturali all'interno della
piallatrice
19 Cilindro di trascinamento
20 Coltelli della pialla
21 Albero portacoltelli
22 Cilindro di scarico
