7
DEUTSCH

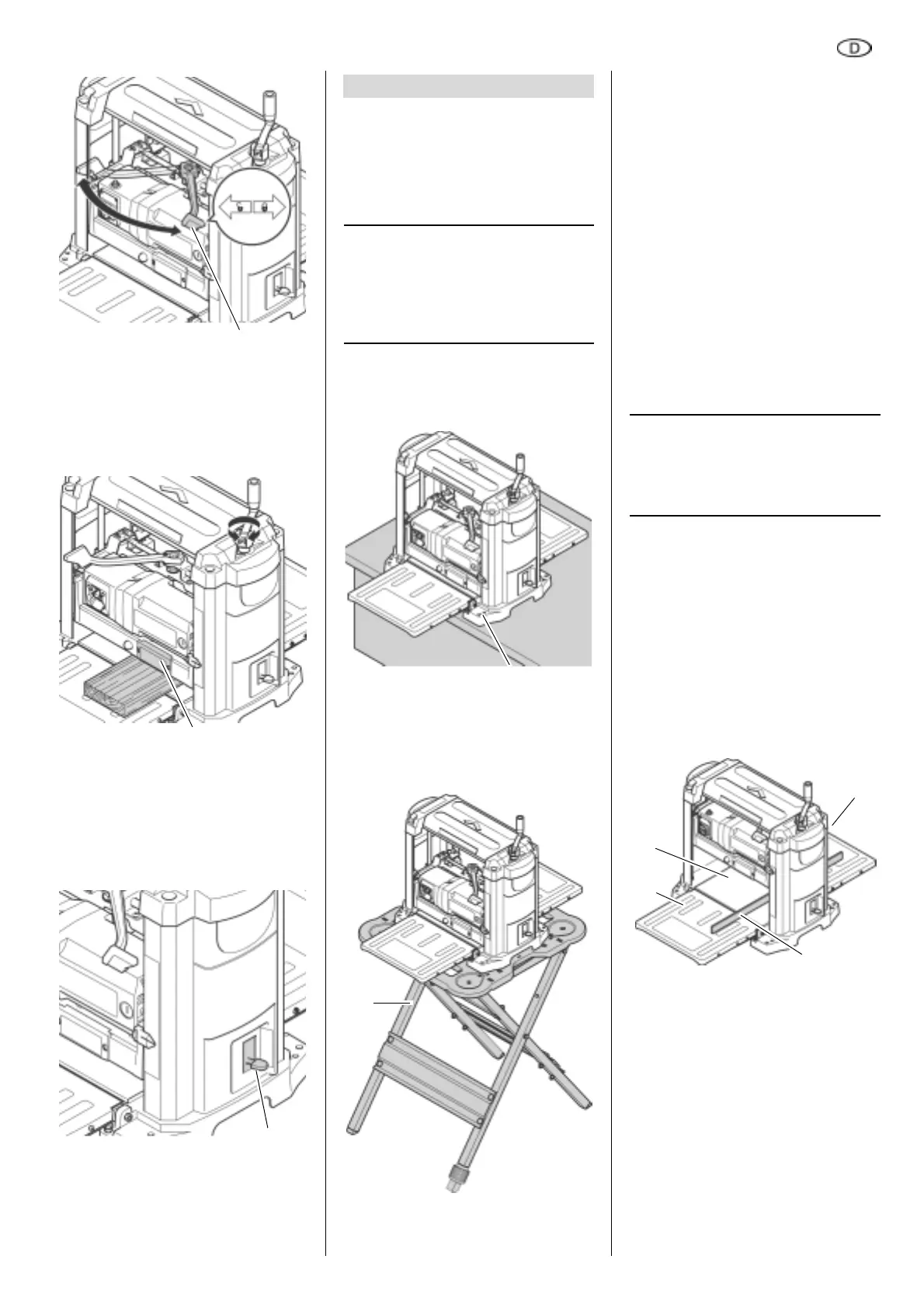

Anzeige Spandicke
Mit der Anzeige (38) kann die Spandicke
abgelesen werden, die vom Werkstück
abgehobelt werden soll.
Die Spandicke kann von 1/32" (1 mm)
bis 1/8" (3 mm) eingestellt werden.
Enddickenanschlag
Mit dem Enddickenanschlag (39) lassen
sich Standard-Hobeldicken von 1/4"
(6
mm) bis 1 3/4" (44 mm) einstellen.
So lassen sich Werkstücke ohne ständi-
ges Nachmessen auf ein einheitliches
Endmaß bringen.
6.1 Gerät aufstellen
Um ein „Wandern” der Maschine durch
Vibrationen oder ein Umkippen zu ver
-
hindern, muss die Maschine auf einer
Werkbank, Untergestell oder Ähnlichem
festgeschraubt werden.
3
Hinweis:
Bei der ortsfesten Aufstellung
des Gerätes darauf achten, dass für die
Bearbeitung langer Werkstücke vor und
hinter dem Gerät ausreichend Platz vor
-
handen sein muss.
1. Untergrund gegebenenfalls mit vier
Bohrungen versehen.
2. Schrauben (40) von oben durchste-
cken und von unten kontern.
Wenn die Hobelmaschine mobil einge-
setzt werden soll:
1. Hobelmaschine auf dem Maschi-
nenständer (41) (siehe "Lieferbares
Zubehör") verschrauben.
Alternative Aufstellung:
1. Hobelmaschine auf eine 3/4"
(19 mm) dicke Sperrholzplatte
schrauben. Die Sperrholzplatte
sollte an jeder Seite ungefähr 4
inch
(100 mm) überstehen. Darauf ach-
ten, dass die Schrauben an der
Unterseite der Sperrholzplatte nicht
herausragen.
2. Am Einsatzort die Sperrholzplatte
mit Schraubzwingen auf einer Werk
-
bank, Untergestell oder ähnlichem
befestigen.
6.2 Aufnahme- und Abgabe-
tisch ausrichten
Um beim Hobeln ein optimales Ergebnis
zu erreichen, müssen alle Auflageflä
-
chen zueinander eben sein.
3
Hinweis:
Prüfen Sie vor Arbeitsbeginn
immer, ob die Auflageflächen des Mittel
-
tisches, des Aufnahme- und des
Abgabetisches zueinander eben sind.
A
Schnittgefahr durch Berühren
der rotierenden Messerwelle!
Ein unbeabsichtigtes Anlaufen der
Maschine kann schwere Verletzungen
zur Folge haben.
Netzstecker ziehen, bevor Einstellun-
gen am Gerät vorgenommen werden!
1. Aufnahme (42) - und Abgabetisch
(44) ausklappen.
2. Ein gerades Brett (45), Anschlag-
winkel oder Ähnliches über Auf-
nahme- und Abgabetisch legen.
Falls ein Nachjustieren notwendig ist:
3. Aufnahme- und Abgabetisch ein-
klappen.
4. Kontermutter (46) an beiden
Anschlagschrauben (47) lösen.
5. Beide Anschlagschrauben (47) ver-
stellen, bis der Aufnahmetisch (oder
Abgabetisch) auf einer Ebene mit
dem Mitteltisch (43) des Dickenho-
bels ist.
37
38
39
6. Inbetriebnahme
40
41
43
42
44
45
