DEUTSCH
A
Gefahr durch blockierende
Werkstücke oder Werkstückteile!
Wenn eine Blockade auftritt:
1. Gerät ausschalten.
2. Netzstecker ziehen.
3. Handschuhe tragen.
4. Blockade mit geeignetem Werkzeug
beheben.

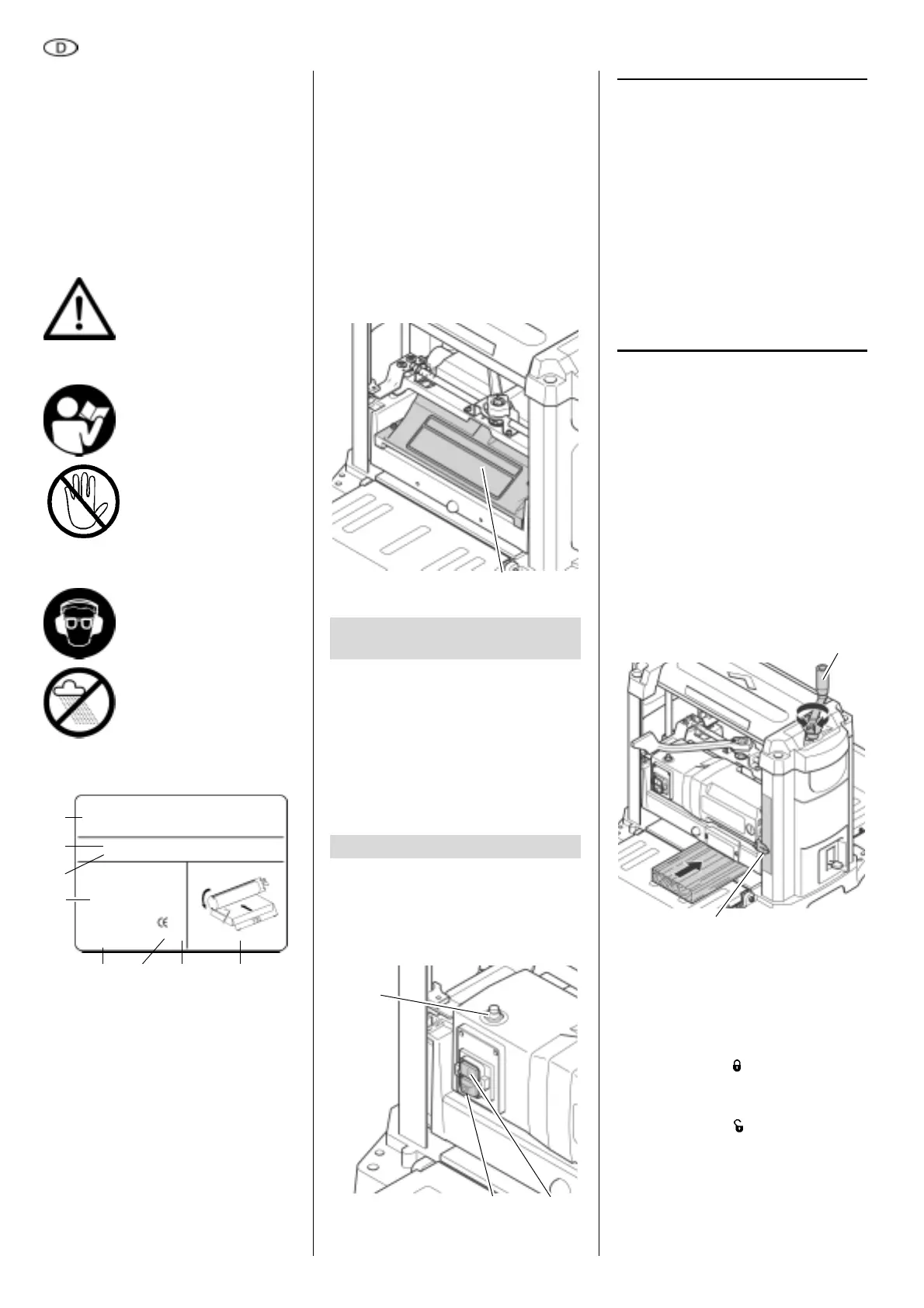

3.3 Symbole auf dem Gerät
Gefahr!
Missachtung der fol-
genden Warnungen kann
zu schweren Verlet-
zungen oder Sach-
schäden führen.
Betriebsanleitung lesen.
Halten Sie immer ausrei-
chend Abstand zur Messer-
welle.
Halten Sie während des
Betriebs ausreichend
Abstand zu angetriebenen
Bauteilen.
Schutzbrille und Gehör-
schutz tragen.
Gerät nicht in feuchter oder
nasser Umgebung betrei-
ben.
Angaben auf dem Typenschild:
3.4 Sicherheitseinrichtungen
Messerwellen-Abdeckung
Die Messerwellen-Abdeckung (31) ver-
hindert, dass die rotierende Messerwelle
von oben berührt werden kann.
Solange der Netzstecker nicht heraus-
gezogen ist und die Messerwelle nicht
stillsteht, muss die Messerwellen-Abde-
ckung montiert sein.
• Modernste Technik, ausgelegt für
harten Dauereinsatz und präzise
Hobelergebnisse.
• Stabile Konstruktion mit Griffen am
Gehäuse für den mobilen Einsatz.
• Aufnahme- und Abgabetisch für die
einfache und sichere Handhabung
langer Werkstücke.
Ein-/Aus-Schalter
• Einschalten = grünen Schalter (32)
drücken.
• Ausschalten = roten Schalter (33)
drücken.
3
Hinweis:
Bei Überlast wird ein Thermo-
schutz ausgelöst. Nach ein paar Sekun-
den kann das Gerät wieder eingeschal-
tet werden. Zum erneuten Einschalten
muss erst der Reset-Knopf (34) und
dann der Ein-Schalter (32) gedrückt wer-
den.
Bei Spannungsausfall wird ein Unter-
spannungsrelais ausgelöst. Damit wird
verhindert, dass das Gerät von allein
anläuft, sobald wieder Spannung vor-
handen ist. Zum erneuten Einschalten
muss der Ein-Schalter gedrückt werden.
Höhenverstellung
Mit der Höhenverstellung wird die Hobel-
dicke (= Dicke des Werkstücks nach der
Bearbeitung) eingestellt.
• Pro Durchgang können maximal
3
mm abgenommen werden.
• Es können Werkstücke bis zu einer
Dicke von maximal 152
mm bear-
beitet werden.
• Die Höhenverstellung erfolgt durch
eine Kurbel
(35). Mit jeder Umdre-
hung der Kurbel wird der Messer-
wellen-Kopf um 1/12" (2 mm) nach
oben oder unten bewegt.
Die eingestellte Hobeldicke wird mit dem
Zeiger (36) auf der Skala angezeigt.
Feststellhebel für die Höhenver-
stellung
Höhenverstellung verriegeln:
• Feststellhebel (37) ganz nach rechts
in die Position stellen.
Höhenverstellung entriegeln:
• Feststellhebel (37) ganz nach links
in die Position stellen.
Über die Höhenverstellung kann die
Hobeldicke neu eingestellt werden.
23 Hersteller
24 Seriennummer
25 Gerätebezeichnung
26 Motordaten
(siehe auch "Technische Daten")
27 Baujahr
28 CE-Zeichen – Dieses Gerät
erfüllt die EU-Richtlinien gemäß
Konformitätserklärung
29 Entsorgungssymbol – Gerät kann
über Hersteller entsorgt werden
24
25
26
27 28 30
23
29
30 Abmessungen zugelassener
Hobelmesser
4. Besondere Produkteigen-
schaften
5. Bedienelemente
31
33
32
34
35
36
