11
DEUTSCH
5. Hobelmesser-Andruckleiste (70) mit
Hobelmesser (69) aus der Messer-
welle (71) nehmen.
6. Oberflächen von Messerwelle, und
Hobelmesser-Andruckleiste reini-
gen.
A
Gefahr!
Verwenden Sie keine Reinigungsmit-
tel (z. B. um Harzrückstände zu besei-
tigen), welche die Leichtmetallbau-
teile angreifen können; die Festigkeit
der Leichtmetallbauteile kann sonst
beeinträchtigt werden.
Zum Einbau der Hobelmesser:
3
Hinweis:
Falls Sie Hobelmesser verwen-
den, die auf beiden Seiten angeschliffen
sind, genügt es, das Hobelmesser
umzudrehen, wenn die andere Seite
ausreichend scharf ist.
A
Gefahr!
− Verwenden Sie nur geeignete
Hobelmesser (siehe „Technische
Daten“) – ungeeignete, falsch
montierte, stumpfe oder beschä-
digte Hobelmesser können sich
lösen beziehungsweise die Rück-
schlaggefahr stark erhöhen.
− Achten Sie darauf, dass immer
beide Hobelmesser ausge-
tauscht beziehungsweise gewen-
det werden.
− Montieren Sie Hobelmesser nur
mit Originalteilen.

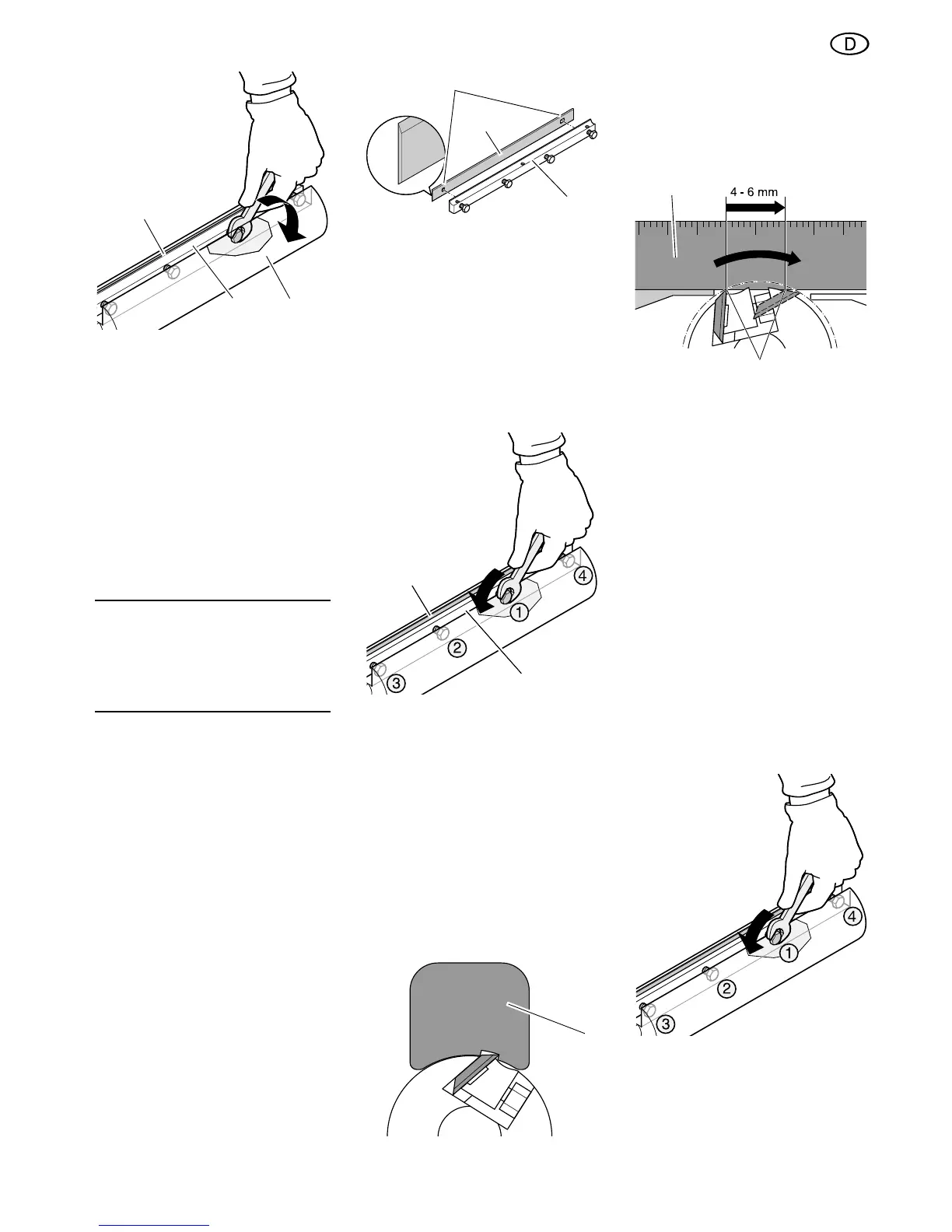

7. Scharfes Hobelmesser wie abgebil-
det auf die Hobelmesser-Andruck-
leiste legen.
Die beiden Stifte der Hobelmesser-
Andruckleiste müssen in die beiden
Löcher (72) des Messers greifen.
8. Hobelmesser-Andruckleiste (74) mit
dem Hobelmesser (73) in die Mes-
serwelle legen. Darauf achten, dass
das Messer nicht von den beiden
Stiften der Hobelmesser-Andruck-
leiste rutscht.
9. Vier Sechskantschrauben an der
Hobelmesser-Andruckleiste soweit
herausdrehen, bis sich Hobelmes-
ser-Andruckleiste (76) und Messer
(75) soeben noch längs zur Messer-
wellen-Achse bewegen lassen.
10. Um den Überstand der Messer zu
prüfen, gibt es zwei Möglichkeiten:
− Mit der Einstell-Lehre (77) (diese
muss entsprechend den Unfallver-
hütungsvorschriften mitgeliefert wer-
den).
− Einstell-Lehre für Hobelmesser wie
abgebildet auf die Messerwelle set-
zen. Die Messer müssen so weit
herausragen, dass sie die Einstell-
Lehre berühren.
Diese Prüfung muss an beiden
Hobelmessern und auf beiden Sei-
ten der Messerwelle durchgeführt
werden.
− Mit einem Aluminium-Lineal (78)
(dies geht genauer, als mit der Ein-
stell-Lehre).
− Aluminium-Lineal wie abgebildet
über Abgabetisch und Messerwelle
legen.
− Messerwelle mit der Hand um eine
Umdrehung entgegen der Arbeits-
richtung weiterdrehen.
− Die Einstellung der Hobelmesser ist
korrekt, wenn das Lineal durch das
Drehen um 4 bis 6 mm weiterbe-
wegt wird.
Diese Prüfung muss an beiden Sei-
ten der Messerwelle durchgeführt
werden.
11. Um den Überstand der Messer ein-
zustellen, die Madenschrauben in
der Hobelmesser-Halteleiste mit
einem 3 mm-Innensechskantschlüs-
sel verstellen.
12. Zum Festschrauben, vier Sechs-
kantschrauben an der Hobelmes-
ser-Andruckleiste ganz herausdre-
hen. Um Verspannungen der
Hobelmesser-Andruckleiste zu ver-
meiden, mit den mittleren Schrau-
ben beginnen, dann schrittweise die
Schrauben festziehen, die näher
zum Rand liegen.
A
Gefahr!
− Werkzeug zum Festschrauben
nicht verlängern.
− Schrauben nicht durch Schläge
auf das Werkzeug festziehen.
13. Messerwellen-Abdeckprofil in Aus-
gangsstellung bringen.
69
70 71
72
74
73
76
75
77
78
