7
DEUTSCH
A
Gefahr!
Umbauten an der Maschine oder der
Gebrauch von Teilen, die nicht vom
Hersteller geprüft und freigegeben
sind, können beim Betrieb zu unvor-
hersehbaren Schäden führen!
• Montieren Sie die Maschine
genau entsprechend dieser Anlei-
tung.
• Verwenden Sie nur die im Liefer-
umfang enthaltenen Teile.
• Nehmen Sie an den Teilen keine
Veränderungen vor.
Benötigtes Werkzeug
− Schraubenschlüssel 10 mm
− Schraubenschlüssel 13 mm
− Kreuzschlitz-Schraubendreher
− Winkel für 45° und 90°
5.1 Transportschutz entfer-
nen
• Schutzfolie vom Dickentisch entfer-
nen.

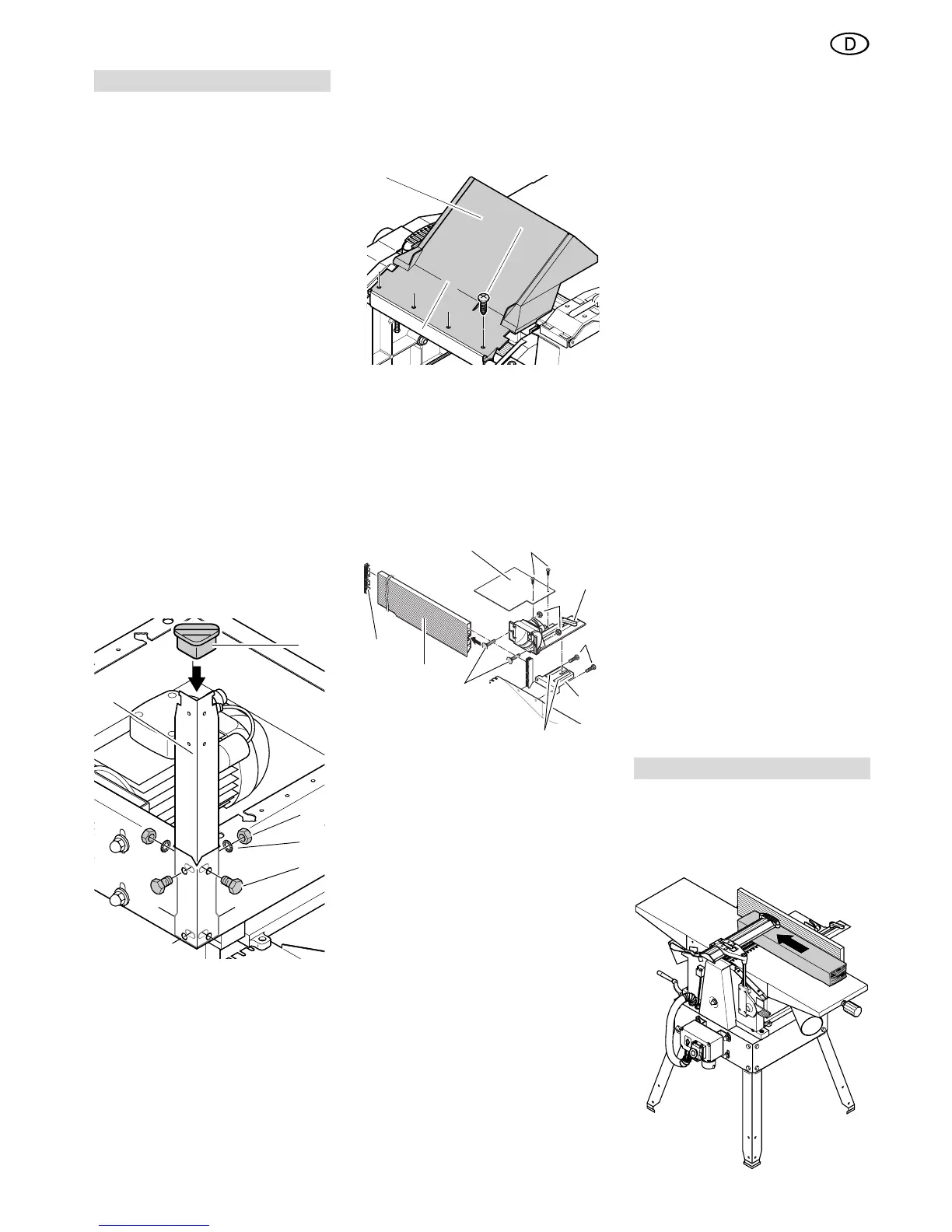

5.2 Beine montieren
1. Maschine mit Hilfe einer zweiten
Person umdrehen und auf einer
geeigneten Unterlage ablegen.
2. Vier Beine (36) innen in den Ecken
der Maschine anschrauben:
− Sechskantschrauben (40) von
außen durchstecken;
− von innen Scheiben (39) aufste-
cken und
− Sechskantmuttern (38) auf-
schrauben und festziehen.
3. Gummifüße (37) auf die Beine auf-
schieben.
5.3 Spanauswurfhaube mon-
tieren
• Spanauswurfhaube (41) mit vier
Blechschrauben (42) an das Befesti-
gungsprofil (43) schrauben.
5.4 Anschlag montieren
1. Anschlaghalterung (49) vom
Anschlagträger (46) entfernen. Dar-
auf achten, dass die beiden Füh-
rungsstifte (50) in der Anschlaghal-
terung nicht verloren gehen.
2. Anschlaghalterung (49) mit zwei
Sechskantschrauben (48) an den
Aufnahmetisch schrauben.
3. Anschlagträger wieder an der
Anschlaghalterung befestigen.
4. Zwei Schlossschrauben (51) in das
Anschlagprofil (52) einschieben und
mit zwei selbstsichernden Muttern
(47) am Anschlagträger festschrau-
ben.
5. An beiden Enden des Anschlagpro-
fils eine Kunststoffkappe (53) auf-
setzen.
6. Abdeckblech (44) mit zwei Kreuz-
schlitzschrauben (45) am Anschlag-
träger festschrauben.
7. Anschlagprofil durch Verstellen der
beiden Justierschrauben exakt auf
45° und 90° ausrichten (Winkel zur
Hilfe nehmen).
5.5 Netzanschluss
B
Gefahr! Elektrische Spannung
Setzen Sie die Maschine nur in tro-
ckener Umgebung ein.
Betreiben Sie die Maschine nur an
einer Stromquelle, die folgende
Anforderungen erfüllt (siehe auch
„Technische Daten"):
− Absicherung mit einem FI-Schal-
ter mit einem Fehlerstrom von
30 mA;
− Steckdosen vorschriftsmäßig
installiert, geerdet und geprüft;
− Steckdosen bei Dreiphasen-Dreh-
strom mit Neutralleiter.
− bei Einsatz einer Späneabsaug-
anlage muss auch die Späneab-
sauganlage ausreichend geerdet
sein;
Verlegen Sie das Netzkabel so, dass
es beim Arbeiten nicht stört und nicht
beschädigt werden kann.
Schützen Sie das Netzkabel vor Hitze,
aggressiven Flüssigkeiten und schar-
fen Kanten.
Verwenden Sie nur Verlängerungs-
kabel mit ausreichendem Quer-
schnitt.
Ziehen Sie den Netzstecker nicht am
Netzkabel aus der Steckdose.
B
Drehrichtung prüfen!
(nur bei Ausführung mit Drehstrom-
Motor):
Je nach Phasenbelegung ist es mög-
lich, dass sich die Messerwelle
falschherum dreht. Dies kann zu
Schäden an der Maschine und am
Werkstück führen. Daher vor jedem
Neuanschluss die Drehrichtung prü-
fen.
Bei falscher Drehrichtung müssen die
Phasen von einer Elektrofachkraft an
der Zuleitung oder am Netzanschluss
getauscht werden.
Die Hobelmaschine HC 260 läßt sich
entweder als Abricht- oder als Dickenho-
belmaschine betreiben:
6.1 Betrieb als Abrichthobel
5. Montage
40
38
39
36
37
41
42
43
44
45
46
47
48
49
50
51
53
52
6. Bedienung
