ITALIANO

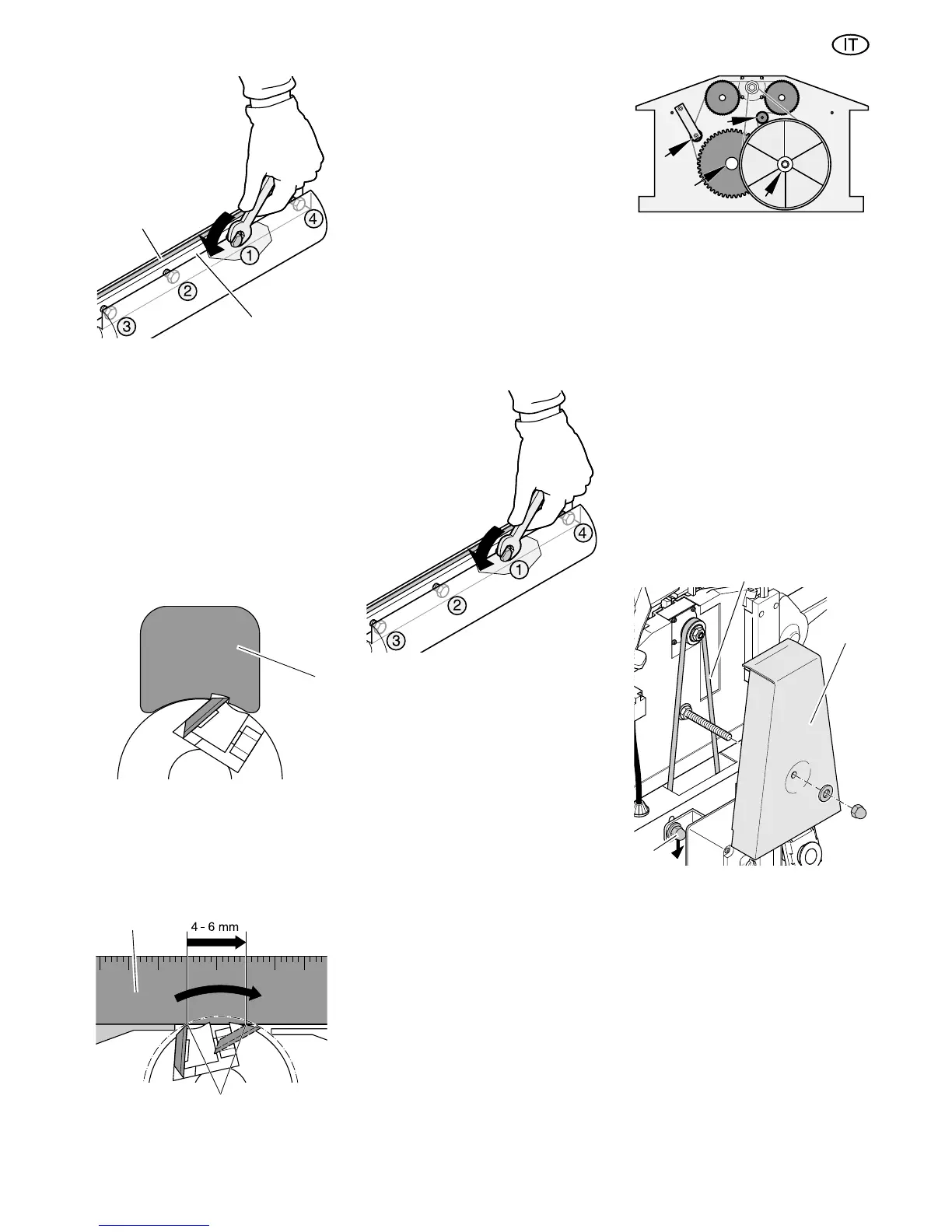

10. Per verificare la sporgenza dei col-
telli si hanno 2 possibilità:
− Usando la dima di regolazione (77)
(che, in base alle disposizioni sulla
prevenzione degli infortuni, deve
essere fornita in dotazione).
− Appoggiare la dima di regolazione
per i coltelli della pialla sull'albero
portacoltelli (vedere la figura). I col-
telli devono sporgere in modo da
toccare la dima di regolazione.
Questo controllo deve essere ese-
guito su entrambi i coltelli della pialla
e su entrambi i lati dell'albero porta-
coltelli.
− Usando un righello di alluminio (78)
(consente un funzionamento più
preciso rispetto alla dima di regola-
zione).
− Appoggiare il righello di alluminio,
sopra il banco di uscita e l'albero
portacoltelli (vedere la figura).
− Fare ruotare l'albero portacoltelli
con la mano (una rotazione) contro il
senso di lavorazione.
− La regolazione dei coltelli della
pialla è corretta se il righello viene
spostato di circa 4 - 6 mm durante
la rotazione.
Questo controllo deve essere fatto
su entrambi i lati dell'albero porta-
coltelli.
11. Per impostare la sporgenza del col-
tello regolare il grano filettato del
listello di sostegno dei coltelli della
pialla con una chiave esagonale da
3 mm.
12. Per il fissaggio, svitare completa-
mente le 4 viti a testa esagonale sul
listello premente dei coltelli della
pialla. Per evitare di applicare
troppa pressione sul listello pre-
mente dei coltelli della pialla, iniziare
con le viti centrali, quindi avvitare a
fondo le viti in sequenza partendo
da quelle più vicine al bordo.
A
Pericolo!
− Non applicare prolunghe alla
chiave per il serraggio.
− Non serrare le viti dando dei colpi
all'utensile.
13. Portare il profilo di copertura
dell'albero portacoltelli alla posi-
zione di partenza.
14. Applicare la guida di battuta.
7.2 Manutenzione del ridut-
tore di azionamento
1. Estrarre il connettore di rete.
2. Svitare i due dadi ciechi della coper-
tura dell'ingranaggio e rimuoverla.
3. Rimuovere la segatura ed i trucioli
con l'impianto di aspirazione trucioli
o con un pennello.
4. Spruzzare leggermente la catena a
rulli ed i cuscinetti dell'assale e
dell'albero (frecce) con uno spray di
manutenzione e di cura appropriato
(non usare l'olio!).
5. Inserire la copertura dell'ingranaggio
e fissarla con i due dadi ciechi.
7.3 Regolazione della ten-
sione della cinghia di tra-
smissione principale
1. Estrarre il connettore di rete.
2. Svitare il dado del carter della cin-
ghia e rimuovere il carter (80).
3. Controllare la tensione della cinghia
col pollice. La cinghia di trasmis-
sione principale (79) deve avere un
gioco nel centro pari a 10 mm al
massimo.
4. Qualora si debba procedere ad una
successiva regolazione della ten-
sione della cinghia di trasmissione
principale:
svitare le 4 viti (circa una rotazione)
di fissaggio del motore.
5. Per applicare la tensione deside-
rata alla cinghia di trasmissione,
premere il motore verso il basso.
6. Quando la tensione della cinghia è
corretta, serrare a fondo le viti per il
fissaggio del motore (81), con
sequenza incrociata.
7. All'occorrenza rimuovere la sega-
tura e i trucioli con l'impianto di aspi-
razione trucioli oppure con un pen-
nello.
8. Applicare il carter della cinghia e fis-
sarlo col dado cieco.
7.4 Pulizia e cura della mac-
china
1. Estrarre il connettore di rete.
76
75
77
78
79
81
80
