100
NORSK
no

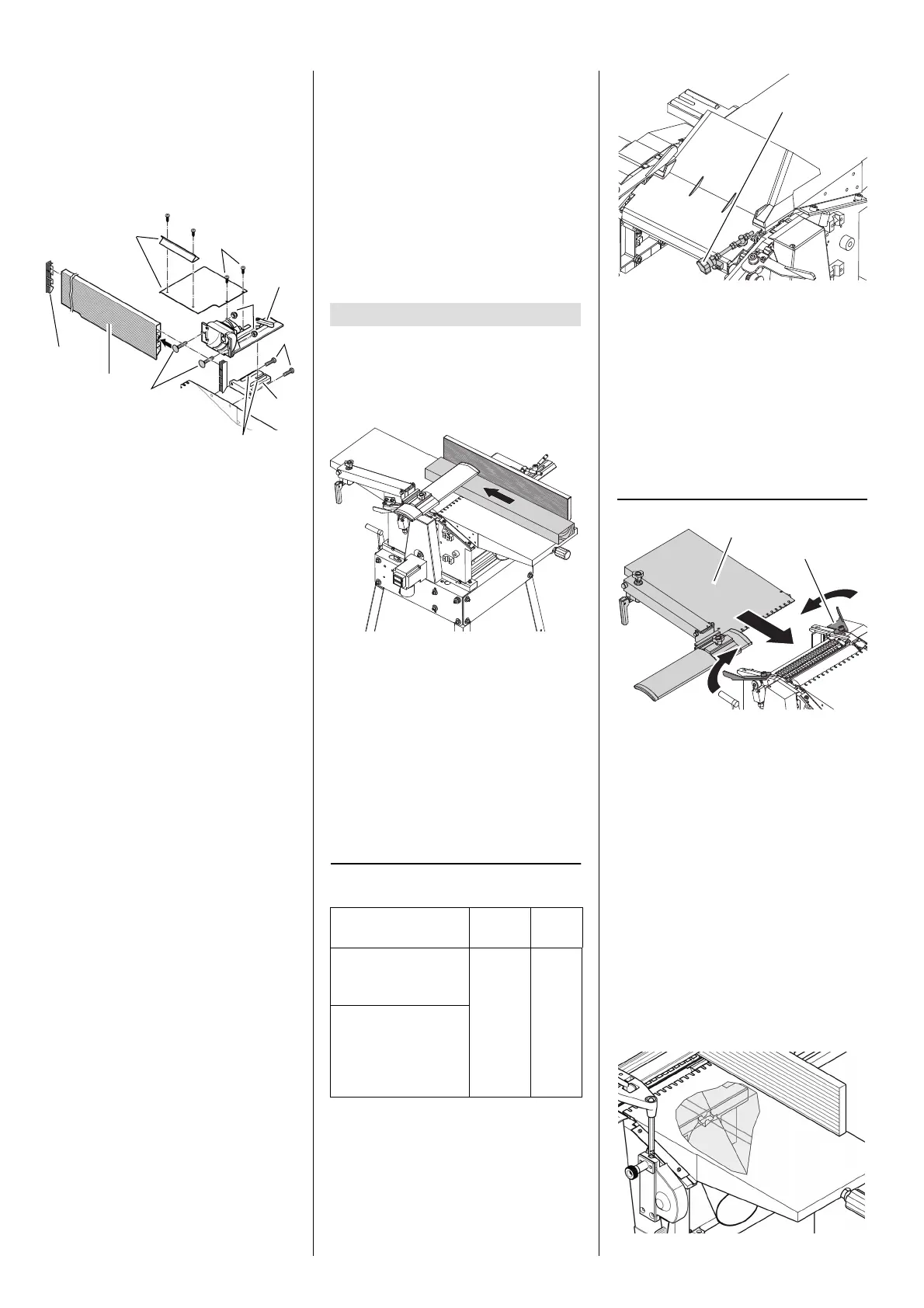

5.6 Montering av anslaget:
1. Fjern anslagsstøtten (60) fra
anslagsholder (57). Pass på at
begge styrestiftene (61) forsvinner i
anslagsstøtten.
2. Skru anslagsstøtten (60) fast med to
sekskantskruer (59) til høvelbordet.
3. Fest anslagsholderen til anslagsstøt-
ten igjen.
4. Skyv to låseskruer (62) i anslags-
profilen (63) og skru fast til anslags-
holderen med to selvlåsende mut-
tere (58).
5. Sett en plasthette på begge ender av
anslagsprofilen (64).
6. Dekkplatene (55) må skrus sammen
med hverandre ved hjelp av to kryss-
lisse-skruer (56) på tilsatsbordet.
7. Sentrér anslagsprofilen ved å sette
begge justeringsskruene på nøyaktig
45 og 90 (bruk vinkel).
5.7 Nettilkopling
BFare!
Elektrisk spenning
Bruk maskinen kun i tørre omgivel-
ser.
Bruk maskinen kun med en strøm-
kilde som oppfyller følgende krav (se
også „Tekniske data"):
Sikring med en FI-bryter med en
feilstrøm på 30 mA
Stikkontakter må være installert,
jordet og testet iht. forskriftene;
Ved trefaset vekselstrøm må stik-
kontakter ha nulleder.
Ved bruk av et sponavsugsan-
legg må også sponavsugsanleg-
get være tilstrekkelig jordet.
Legg ut den elektriske kabelen slik at
den ikke hindrer arbeidet og ikke kan
skades.
Beskytt kabelen mot varme, aggres-
sive væsker og skarpe kanter.
Bruk bare skjøteledning med tilstrek-
kelig tverrsnitt.
Ikke dra støpselet ut av stikkontakten
etter kabelen.
BKontroller dreieretningen!
(kun maskiner med trefaset veksel-
strøm):
Fasenes tilkopling kan forårsake at
knivakselen går rundt i feil retning.
Dette kan føre til skader på maskinen
og arbeidsstykket. Kontroller derfor
dreieretningen før hver tilkopling.
Hvis dreieretningen er feil må en
elektrofagmann bytte fasene på kon-
taktene eller i ledningen.
Høvelmaskinen HC 260 kan brukes
enten som avretter- eller som tykkelses-
høvelmaskin:
6.1 Bruk som avretterhøvel:
3Hinweis:
Avrettingshøvling brukes til å plan-
høvle en ujevn overflate (= avrette),
for eksemple for å avrette kantene på
en bjelke.
Arbeidsstykket ligger oppe på høvel-
bordet.
Arbeidsstykket blir bearbeidet på
undersiden.
Arbeidsstykket har omvendt mater-
etning i forhold til tykkelseshøvling.
Mål for arbeidsstykker
Forberedelse
AFare!
Dra ut støpslet før du arbeider på
maskinen!
1. Innstillingsskrue (65) dreies til ende-
posisjon med klokken.
2. Klapp ned sponutkasthetten.
3. Still venstre og høyre låsespake
utover.
4. Sett på utløpsbordet (66) – de to stif-
tene på maskinhuset må gripe inn i
de nedre sporene på føringen for
utløpsbordet.
3Hinweis:
Stiftene må utløse endebryter. Først
da kan apparatet slås på.
5. Fest utløpsbordet (66) med begge
låsespaker (67) .
6. Tilsatsbord stilles inn ved å dreie på
høydejusteringen fra 2,0 til 2,5 mm.
7. Innstill tykkelsesbordet med sveiven
på 120 mm høyde.
8. Før sponavsugshetten (dette er ikke
sponutkasthetten fra trinn 1!) fra
mottakssiden under høvelbordet inn
i maskinen. Pass på at sponavsugs-
hetten er i riktig stilling:
Avsugsstussen peker utover;
Skyv sponavsugshetten inn så
langt at akselens skjærepunkt og
akselen under høvelbordet (pil)
befinner seg nøyaktig over mon-
teringspunktet for sponavsugs-
hetten.
55
56
57
58
59
60
61
64
63
62
6. Betjening
Lengde Bredde Høyd
e
Bruk skyveskuff
(matehjelp) under
250 mm
maks.
260 mm
min.
5 mm
Arbeid med ekstra
underlag for arbeids-
stykket eller med
hjelpemann når over
1500 mm
65
66
67
