104
NORSK
no
Drei knivakslen manuelt én omdrei-
ning mot arbeidsretningen.
Innstillingen av høvelstålene er kor-
rekt når linjalen flytter seg 4 til 6 mm
under omdreining.
Denne kontrollen må foretas på
begge sider av knivakselen.
11. Overhenget innstilles ved å justere
settskruene i holdelisten for høvel-
knivene med en 3 mm unbrakonøk-
kel.
12. Skru fast ved å skru fire seks-
kantskruer på høvelknivens trykklist
helt ut. Unngå spenninger i høvelkni-
vens trykklist ved å begynne med
skruene i midten, trekk deretter trinn-
vist til de skruene som ligger nær-
mere kanten.
AFare!
Ikke bruk forlenger på skruverk-
tøyet.
Ikke slå på verktøyet for å trekke
til skruene.
13. Sett dekkprofilen for knivaksle i
utgangsstilling.
14. Sett på anslaget.
7.2 Vedlikehold av mategir
1. Trekk ut støpslet.
2. Løsne to muttere på drevdekselet og
ta dekselet av.
3. Fjern trestøv og spon ved hjelp av
sponavsugsanlegget eller med en
pensel.
4. Spray rullekjeden, aksellagrene og
akslene (piler) forsiktig med vedlike-
holdsspray (ikke bruk olje!).
5. Sett på girdekslet og skru det fast
med de to hettemutrene.

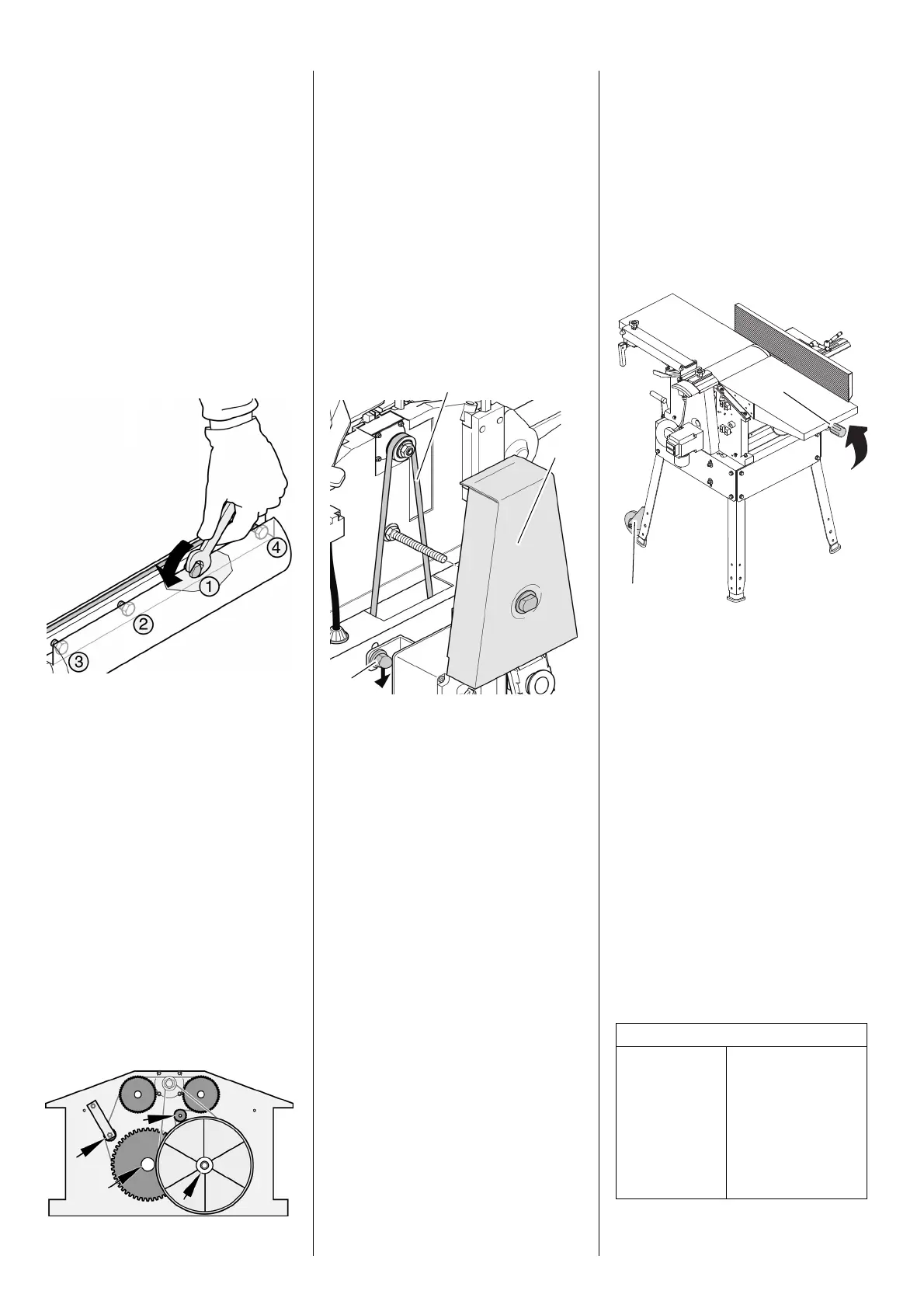

7.3 Stramme hoveddrivrem-
mene
1. Trekk ut støpslet.
2. Løsne mutteren til dekselet til rem-
mene og ta det av (89).
3. Kontroller remmens spenning ved å
trykke med tommelen. Hoveddriv-
remmen (88) må bare la seg trykke
ned maks. 10 mm på midten.
Når hoveddrivremmen må etter-
strammes, må:
4. De fire skruene for motorfestet løs-
nes ca. én omdreining.
5. Trykk motoren ned for å stramme
drivremmen.
6. Når remmen er riktig strammet, trekk
til skruene for motorfestet (90) over
kryss.
7. Fjern eventuelt trestøv og spon ved
hjelp av sponavsugsanlegget eller
med en pensel.
8. Sett dekselet remmen på og feste
med mutteren.
7.4 Rengjøring og stell av
maskinen
1. Trekk ut støpslet.
2. Fjern trestøv og spon ved hjelp av
sponavsugsanlegget eller en pensel
fra:
Knivaksel
Høydejusteringsinnretning av kni-
vakselens dekkprofil
Høydejustering av tykkelsesbor-
det
Mategir
3. Spray følgende maskindeler lett med
vedlikeholds- og konserveringsspray
(ikke bruk olje!):
Høydejustering av tykkelsesbor-
det
Høydejusteringsinnretning av kni-
vakselens dekkprofil
4. Smør et tynt lag med glidevoks på
høvelbord, utløpsbord og tykkeses-
bord.
7.5 Transport
Maskinen kan transporteres av en per-
son. Maskinen tippes mot høydejusterin-
gen (91) til maskinen står på transport-
hjulene (92) og ruller på
transporthjulene.
7.6 Oppbevaring av maski-
nen
AFare!
1. Trekk ut støpslet.
2. Oppbevar maskinen slik at:
Den ikke kan settes i gang av
uvedkommende
Ingen kan skade seg på den
stillestående maskinen
A Forsiktig!
Ikke oppbevar maskinen ubeskyttet
utendørs eller i fuktige omgivelser.
7.7 Vedlikeholdstabell
De kontroller og arbeider som er oppført
her, tjener sikkerheten! Skulle det finnes
mangler på nevnte maskindeler, skal
maskinen ikke brukes før manglene er
fagmessig utbedret!
88
90
89
Før arbeidet begynner
Rekylsikring Kontroll:
Griperens beve-
gelighet (må gå
tilbake av seg
selv)
Spissene på gri-
perne
(ikke avrundet)
91
92
