169
РУССКИЙ
ru

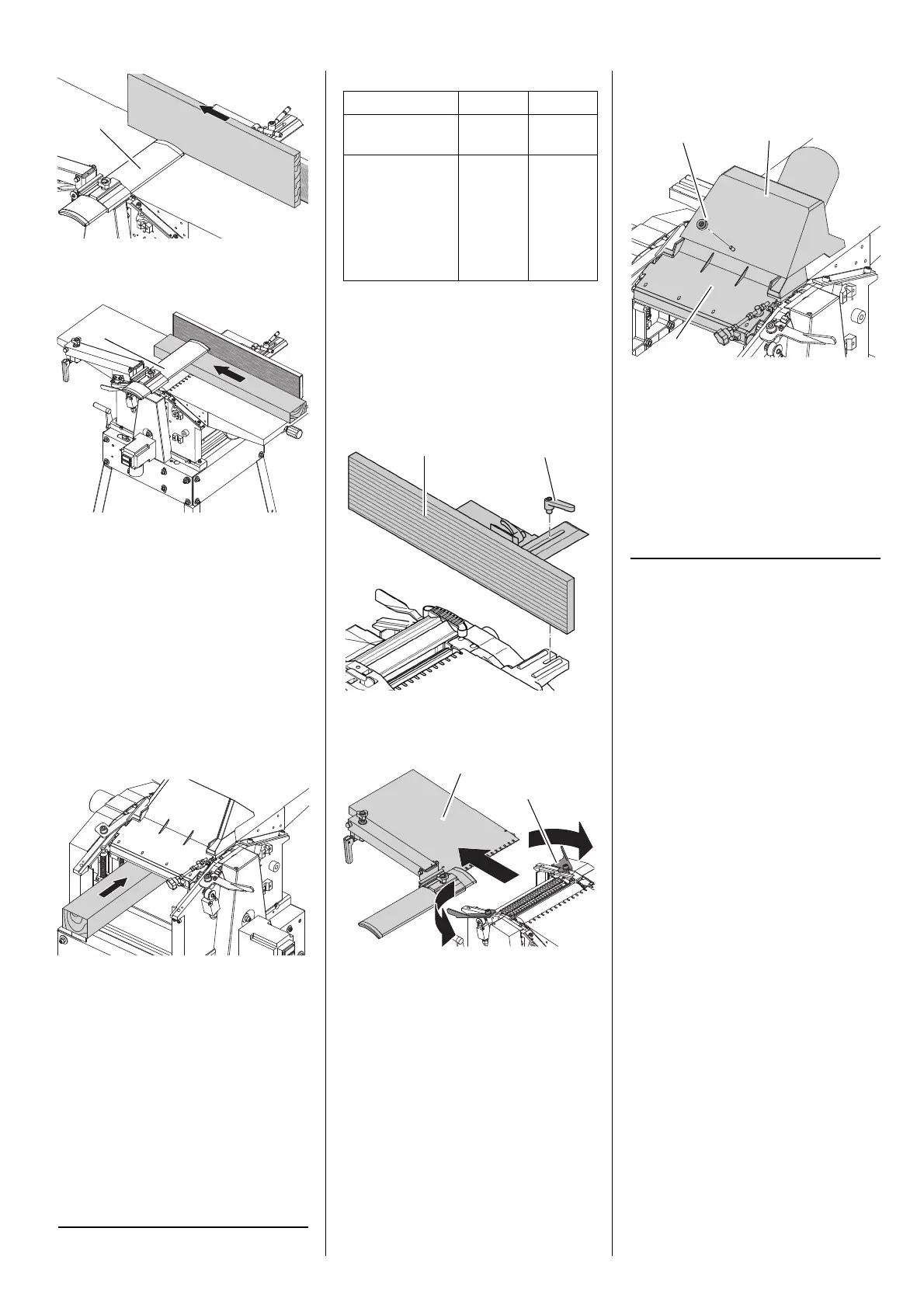

Фугование широких сторон:
опустить крышку ножевого
вала (70) сверху на заготовку.
6. Включить двигатель.
7. Передвинуть заготовку прямо по
столу приема. При этом пальцы
держать сомкнутыми, а заготовку
направлять плоской ладонью. На
заготовку нажимать только в зоне
стола приема.
8. Если дальнейшая работа не пред-
полагается, станок следует
выключить.
6.3 Эксплуатация в каче-
стве рейсмусового
станка
3Указание:
Рейсмусование служит для того,
чтобы сделать уже ровно оструган-
ную поверхность тоньше.
Через строгальный станок заго-
товку следует направлять прямо.
Ровно оструганная поверхность
лежит на строгальном столе.
Заготовка обрабатывается с вер-
хней стороны.
Направление подачи заготовки в
обратном направлении, как при
фуговании.
Габариты заготовки
Подготовка
AОпасность!
Перед проведением всех работ на
станке извлечь сетевой штекер!
1. Отпустить зажимной рычаг (71) и
снять упор (72).
2. Переставить левый и правый
зажимные рычаги (74) в наруe-
ное положение.
3. Снять стол приема (73).
4. Откинуть кожух устройства для
выбрасывания стружки (77) вверх
над ножевым валом.
5. Повернуть регулировочный винт
против часовой стрелки до упора.
Защитный кожух открывать
нельзя.
6. При эксплуатации с установкой
для удаления стружки:
Отвинтить гайку с накаткой с
кожуха устройства для выбрасo-
вания стружки (77). Установить
кожух отвода стружки (75) на
кожух
устройства для выбрасыва-
ния стружки (77).
7. Закрепить кожух устройства для
выбрасывания стружки (77) с
помощью гайки с накаткой (76).
3Указание:
При проведении рейсмусования
кожух устройства для выбрасывания
стружки (77) выступает в роли
крышки ножевого вала. Чтобы ста-
нок можно было включить, кожух
устройства для выбрасывания
стружки должен активировать кон-
цевой выключатель.
8. При работе с установкой удале-
ния стружки вытяжной патрубок
кожуха установки удаления
стружки (75) присоединить к
соответствующей вытяжной уста-
новке.
AОпасность!
Некоторые виды древесной пыли
(например, древесины дуба, бука и
ясеня) при вдыхании могут вызы-
вать раковые заболевания. Поэ-
тому при выполнении работ внутри
закрытых помещений обяза-
тельно используйте подходящую
установку для удаления опилок,
соответствующую диаметру
вытяжного патрубка (100 мм);
Расход воздуха 550 м
3
/ч;
Пониженное давление на
вытяжном патрубке строгаль-
ного станка 740 Па;
Скорость воздушного потока
на вытяжном патрубке стро-
гального станка 20 м/с.
A Внимание!
Эксплуатация станка без исполь-
зования установки для удаления
стружки разрешается только:
на открытом воздухе;
если образуется незначитель-
ное количество стружки (на
узких заготовках и при незна-
чительной толщине обра-
ботки);
69
70
Длина Ширина Высота
мин. 200 мм – мин.
4 мм
если более
1500 мм, рабо-
тать с дополни-
тельной опо-
рой заготовки
или с помощни-
ком
макс.
260 мм
макс.
160 мм
72
71
73
74
75
77
76
