138
ΕΛΛΗΝΙΚΑ
el
• Χρησιμοποιήστε μόνον τα εξαρ-
τήματα, τα οποία περιλαμβάνο-
νται στη συσκευασία παράδο-
σης.
• Μην κάνετε τροποποιήσεις στα
εξαρτήματα.
Απαραίτητα εργαλεία
Κλειδί σύσφιξης 10 mm
Κλειδί σύσφιξης 13 mm
Κατσαβίδι για σταυρόβιδες
Γωνία για 45° και 90°
Κλειδιά εσωτεριής εξαγωνικής δια-
τομής (διάφορα μεγέθη)
5.1 Απομάκρυνση της προ-
στασίας μεταφοράς
• Απομακρύνετε το προστατευτικό
φύλλο από το τραπέζι ρύθμισης
πάχους.

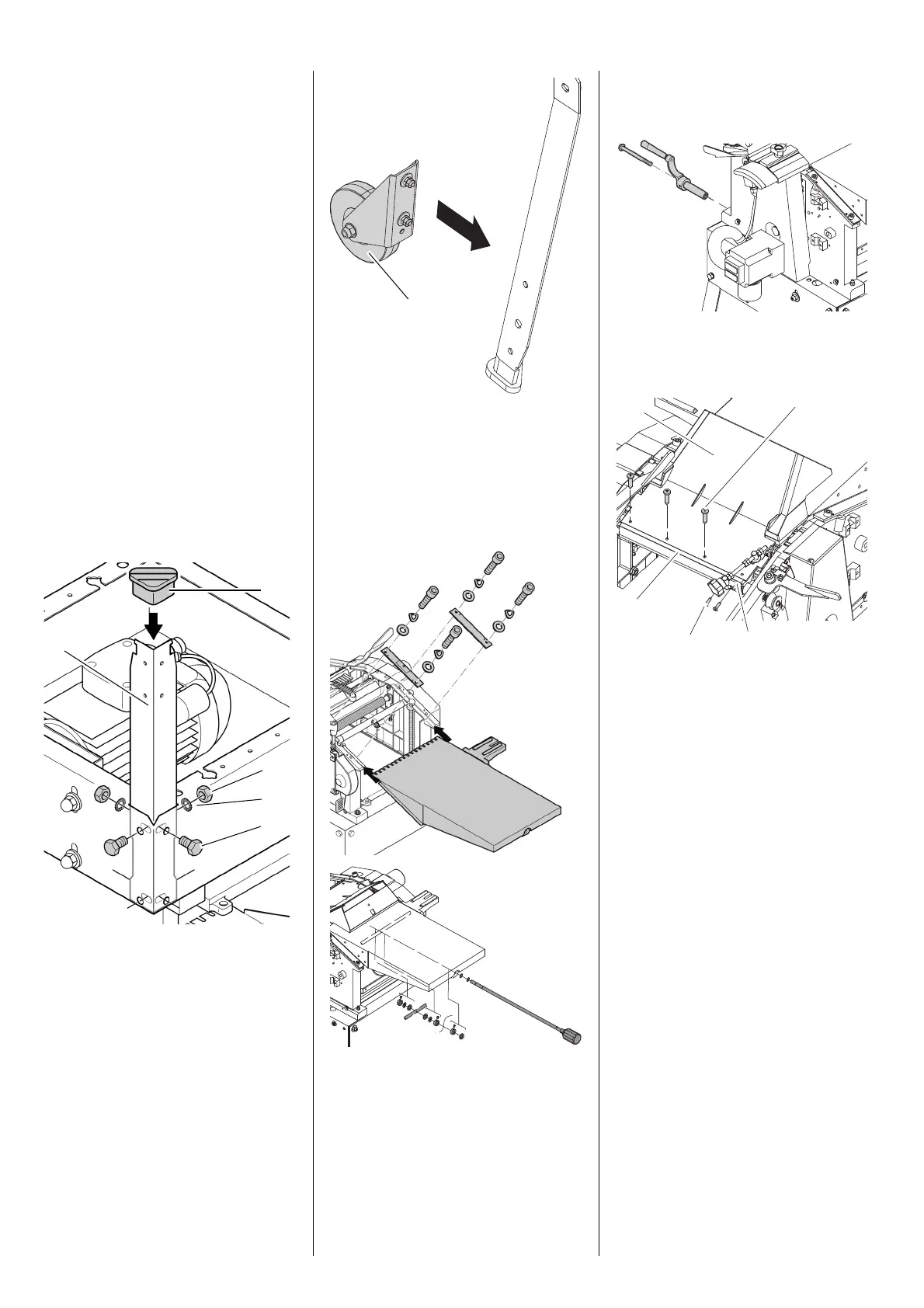

5.2 Μοντάρισμα των ποδιών
1. Περιστρέψτε το μηχάνημα με τη
βοήθεια ενός δεύτερου ατόμου και
τοποθετήστε το σε μια κατάλληλη
υποδομή.
2. Βιδώστε τα τέσσερα πόδια (44)
μέσα στις γωνίες του μηχανήματος:
Χώστε τις βίδες εξαγωνικής
κεφαλή (48) από έξω,
από μέσα τοποθετήστε τις
ροδέλες (47) και
τοποθετήστε και βιδώστε σφι-
χτά τα εξαγωνικά
παξιμάδια (46)
.
3. Βάλτε τις ελαστικές βάσεις (45)
στα πόδια.
4. Συναρμολογήστε και τους δύο τρο-
χούς μεταφοράς (49) στα πόδια
πλευρικά του τραπεζιού απόρρι-
ψης με βίδες εξαγωνικής κεφαλής,
δίσκους και εξάγωνα παξιμάδια.
5.3 Μοντάρισμα τραπεζιού
υποδοχής
5.4 Μοντάρισμα μετάθεσης
ύψους για τραπέζι ρύθ-
μισης πάχους
5.5 Μοντάρισμα της καλύ-
πτρας απόρριψης ροκα-
νιδιών
• Βιδώστε την καλύπτρα απόρριψης
ροκανιδιών (50) με τέσσερις λαμα-
ρινόβιδες (51) στο προφίλ συναρ-
μολόγησης (52).
• Βιδώστε τη βάση των βιδών ρύθμι-
σης(54) με τέσσερις λαμαρινόβι-
δες (53) στο προφίλ συναρμολόγη-
σης (52).
5.6 Μοντάρισμα του οριο-
θέτη
1. Αφαιρέστε το συγκρατητή του ορι-
οθέτη (60) από το στήριγμα του
οριοθέτη (57). Προσέξτε ώστε να
μη χαθούν οι δυο πείροι οδήγησης
(61) του συγκρατητή του οριοθέτη.
2. Βιδώστε τον συγκρατητή του οριο-
θέτη (60) με δυο βίδες εξαγωνικής
κεφαλής (59) στο τραπέζι υποδο-
χής.
48
46
47
44
45
49
50
51
52
5453
