POLSKI
pl

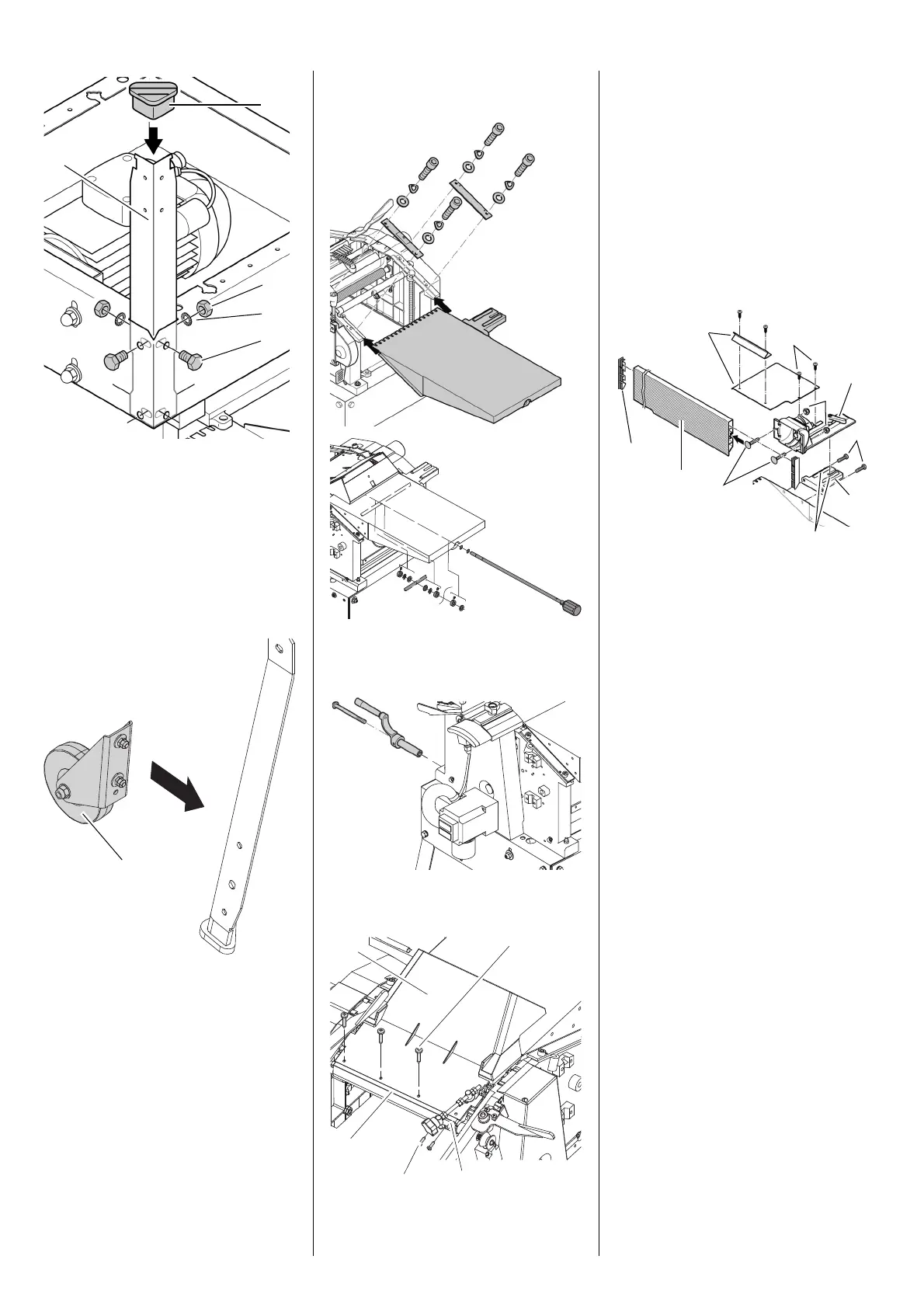

2. Cztery nogi (44) przykręcić od
wewnątrz w rogach urządzhuia:
 śruby sześciokątne (48) wetknąć
od zewnątrz;
 od wewnątrz nałożyć
podkładki (47) oraz
 nałożyć i dokręcić nakrętki
sześciokątne (46).
3. Gumowe podkładki (45) wsunąć na
nogi urządzhuia.
4. Oba kółka transportowe (49) na
nogach po stronie stołu odbior-
czego zamontować używając śrub z
łbem sześciokątnym, podkładek i
śrub sześciok
ątnych.
5.3 Montaż stołu podaw-
czego
5.4 Zamontowanie regulacji
wysokości stołu gruboś-
ciówki
5.5 Montaż osłony wyrzutu
wiórów
•Osłonę wyrzutu wiórów (50) przykrę-
cić czterema wkrętami do blach (51)
do kształtownika mocującego (52).
• Uchwyt śruby nastawczej (54) przy-
kręcić dwoma blachowkrętami (53)
do kształtownika mocującego (52).
5.6 Montaż ogranicznika
1. Obsadę ogranicznika (60) zdjąć z
podpory ogranicznika (57). Należy
przy tym uważać, żeby obydwa
sworznie ustalające (61) nie zgubiły
się w obsadzie ogranicznika.
2. Obsadę ogranicznika (60) przykrę-
cić dwiema śrubami sześciokątnymi
(59) do stołu podawczego.
3. Podporę ogranicznika ponownie
przymocować do obsady ogranicz-
nika.
4. Dwie śruby mocujące zamek (62)
wsunąć w kształtownik ogranicznika
(63) i przykręcić do podpory ogra-
nicznika za pomocą dwóch nakrętek
samozakleszczających (58).
5. Na obydwa końce kształtownika
ogranicznika nałożyć zaślepki z two-
rzywa sztucznego (64).
6. Osłony blaszane (55) połączyć
wkrętami ze sobą i za pomocą
dwóch wkrętów z rowkiem krzyżo-
wym (56) przykręcić do podpory
ogranicznika.
7. Za pomocą dwóch śrub regulacyj-
nych ustawić kształtownik ogranicz-
nika dokładnie na 45° i 90° (użyć
kątownika).
5.7 Przyłączhuie do sieci
BNiebezpieczeństwo!
Napięcie elektryczne
Urządzhuie należy uruchamiać
wyłącznie w suchym otoczhuiu.
Proszę uruchamiać urządzhuie pod-
łączając je wyłącznie do źródła napię-
cia, które spełnia następujące
wymogi (patrz też „Dane tech-
niczne"):
 Zabezpieczhuie różnicowo-prą-
dowe dla prądu uszkodzhuio-
wego 30 mA;
 Gniazda sieciowe muszą być pra-
widłowo zainstalowane, uzie-
mione i skontrolowane;
48
46
47
44
45
49
50
51
52
5453
55
56
57
58
59
60
61
64
63
62
