180
SLOVENSKO
sl
• Črtica na lestvici poleg podajalne
mize (40) ustreza 1 mm debeline
posnemanja.
• Na hu prehod je mogoče poskobljati
največ 3 mm.
Omejevalni profil
Omejevalni profil (41) je namhujhu boy-
nemu vodhuju obdelovancev pri porav-
nalnem skobljanju.
• Ko je prižemna ročica (43) odvita, je
omejevalni profil mogoče prilagoditi
širini obdelovanca.
• Ko je prižemna ročica (42) odvita, je
omejevalni profil mogoče nagniti naj-
več 45°.
ANevarnost!
Predelave na stroju ali uporaba
delov, ki jih ni testiral in odobril proi-
zvajalec, lahko pri obratovanju pov-
zročijo nepredvidljivo škodo.
• Stroj montirajte natančno v
skladu z navodili.
• Uporabljajte samo dele iz vsebine
dobave.
• Na delih ne izvajajte nobhuih
sprememb.
Potrebno orodje
Vijačni ključ 10 mm
Vijačni ključ 13 mm
Križni izvijač
Kot za 45° in 90°
Inbus ključ (različne velikosti)
5.1 Odstranjevanje transpor-
tne zaščite
• Z debelinske mize odstranite zašči-
tno folijo.

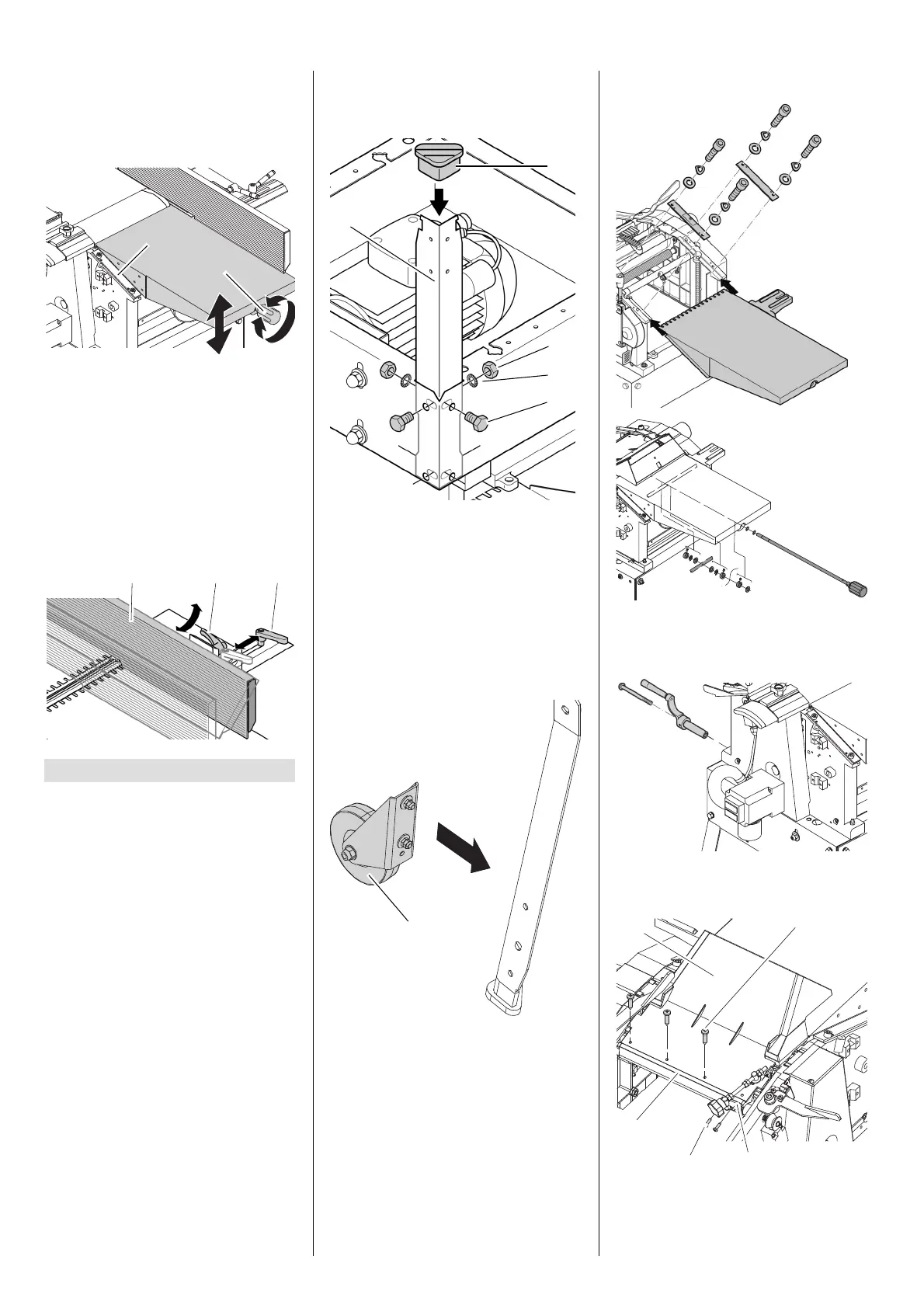

5.2 Montiranje nog
1. S pomočjo druge osebe obrnite stroj
in ga položite na primerno podlago.
2. Privijte štiri noge (44) v notranje
vogale stroja:
z zunanje strani vtaknite šestrobe
vijake (48);
z notranje strani nataknite
podložke (47) in
privijte ter zategnite šestrobe
matice (46).
3. Na noge nataknite gumijaste
noge (45).
4. Montirajte transportni kolesi (49) na
noge na strani prestrezne mize; upo-
rabite šestrobe vijake, podložke in
šestrobe matice.
5.3 Montaža sprejemne mize
5.4 Montaža mehanizma za
nastavitev višine za
debelilno mize
5.5 Montaža pokrova izmeta
ostružkov
• Privijte pokrov izmeta ostružkov (50)
s štirimi vijaki (51) na pritrdilni profil
(52).
5. Montaža
39
40
41 42 43
48
46
47
44
45
49
50
51
52
5453
