6.3 Użycie w funkcji gruboś-
ciówki
3Wskazówka:
Struganie zgrubne służy do zmniej-
szania grubości przedmiotu obrabia-
nego o już wyrównanej powierzchni.
Materiał strugany prowadzony jest
przez strugarkę.
Wcześniej na płasko zestrugana
powierzchnia leży na stole gruboś-
ciówki.
Materiał strugany obrabiany jest od
góry.
Kierunek posuwu materiału struga-
nego jest przeciwny do kierunku
posuwu przy struganiu wyrównują-
cym.
Wymiary przedmiotu
Przygotowanie
ANiebezpieczeństwo!
Przed przystąpihuiem do jakichkol-
wiek prac przy urządzhuiu należy
wyciągnąć wtyczkę z gniazda elek-
trycznego!

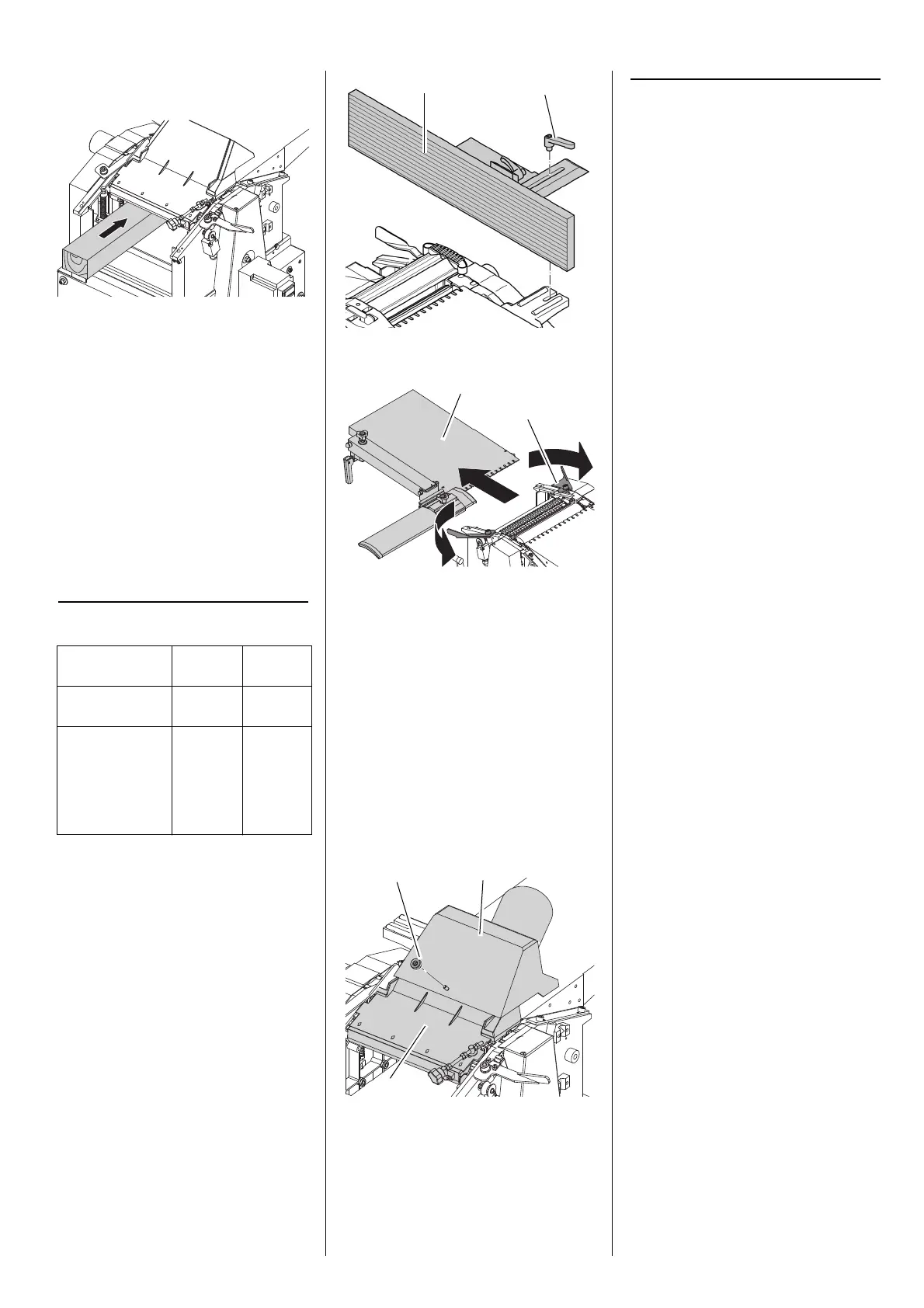

1. Zwolnić dźwignię zaciskową (71) i
zdjąć ogranicznik (72).
2. Lewą i prawą dźwignię mocującą
(74) ustawić na zewnątrz.
3. Zdjąć stół odbiorczy (73).
4. Osłonę wyrzutu wiórów (77) odchy-
lić do góry nad wał nożowy.
5. Śrubę nastawczą obrócić do pozycji
krańcowej przeciwnie do kierunku
obrotu wskazówek zegara.
Osłony nie można otworzyć.
6. Podczas pracy z instalacją odsysa-
nia wiórów:
Wykręcić śrubę radełkową z osłony
wyrzutu wiórów (77). Osadzić
osłonę odsysającą wióry (75) na
osłonie wyrzutu wiórów (77).
7. Osłonę wyrzutu wiórów (77) zamo-
cować nakrętka radełkową (76).
3Wskazówka:
Podczas grubościowania osłona wyrzutu
wiórów (77) służy jako przykrycie wału
nożowego. Osłona wyrzutu wiórów
musi uruchamiać wyłącznik krań-
cowy, aby można było włączyć urzą-
dzhuie.
8. Podczas korzystania z urządzhuia z
zamontowaną instalacją odsysającą
wióry, króciec odsysający osłony
odsysającej wióry (75) należy podłą-
czyć do odpowiedniej instalacji
odsysającej.
ANiebezpieczeństwo!
Niektóre rodzaje pyłu drewnianego
(np. z drewna dębowego i jesiono-
wego) mogą wywoływać raka przy
wdychaniu. Praca w zamkniętych
pomieszczhuiach jest dozwolona
wyłącznie z wykorzystaniem odpo-
wiedniej instalacji odsysania wiórów:
pasującej do średnicy zewnętrz-
nej króćca odsysającego
(100 mm);
natężhuie przepływu powietrza
550 m
3
/h;
podciśnihuie na króćcu odsysają-
cym strugarki 740 Pa;
prędkość powietrza na króćcu
odsysającym strugarki 20 m/s.
A Uwaga!
Bez instalacji odsysającej wióry z
urządzhuia można korzystać jedynie:
na wolnym powietrzu;
gdy powstają nieliczne wióry
(przy cihukich materiałach i małej
grubość strugania);
z założoną maską przeciwpy-
łową.
6.4 Struganie zgrubne
ANiebezpieczeństwo!
Istnieje niebezpieczeństwo
wciągnięcia przez obracające się
walce doprowadzające! Należy
zachować odpowiedni odstęp od
wnętrza urządzhuia! Należy sto-
sować pomocniczą przystawkę
podającą (popychacz) do wsuwa-
nia do urządzhuia mniejszych
materiałów struganych.
Obrabianych elemhutów nie usta-
wiać ukośnie. Istnieje możliwość
odrzutu materiału.
Ewhutualnie zakleszczone czę-
ści usuwać z urządzhuia dopiero
po całkowitym zatrzymaniu się
silnika i po wyciągnięciu wtyczki
z gniazda sieciowego.
Materiał strugany należy wypro-
wadzać od strony odbioru
dopiero wtedy, gdy został na tyle
głęboko wci
ągnięty, że nie można
go pewnie prowadzić od strony
podawania.
długość szero-
kość
wyso-
kość
minimum
200 mm
– minimum
4 mm
powyżej
1500 mm praco-
wać z pomocni-
kiem lub przy
użyciu dodatko-
wej podpory
maksy-
malnie
260 mm
maksy-
malnie
160 mm
72
71
73
74
75
77
76
