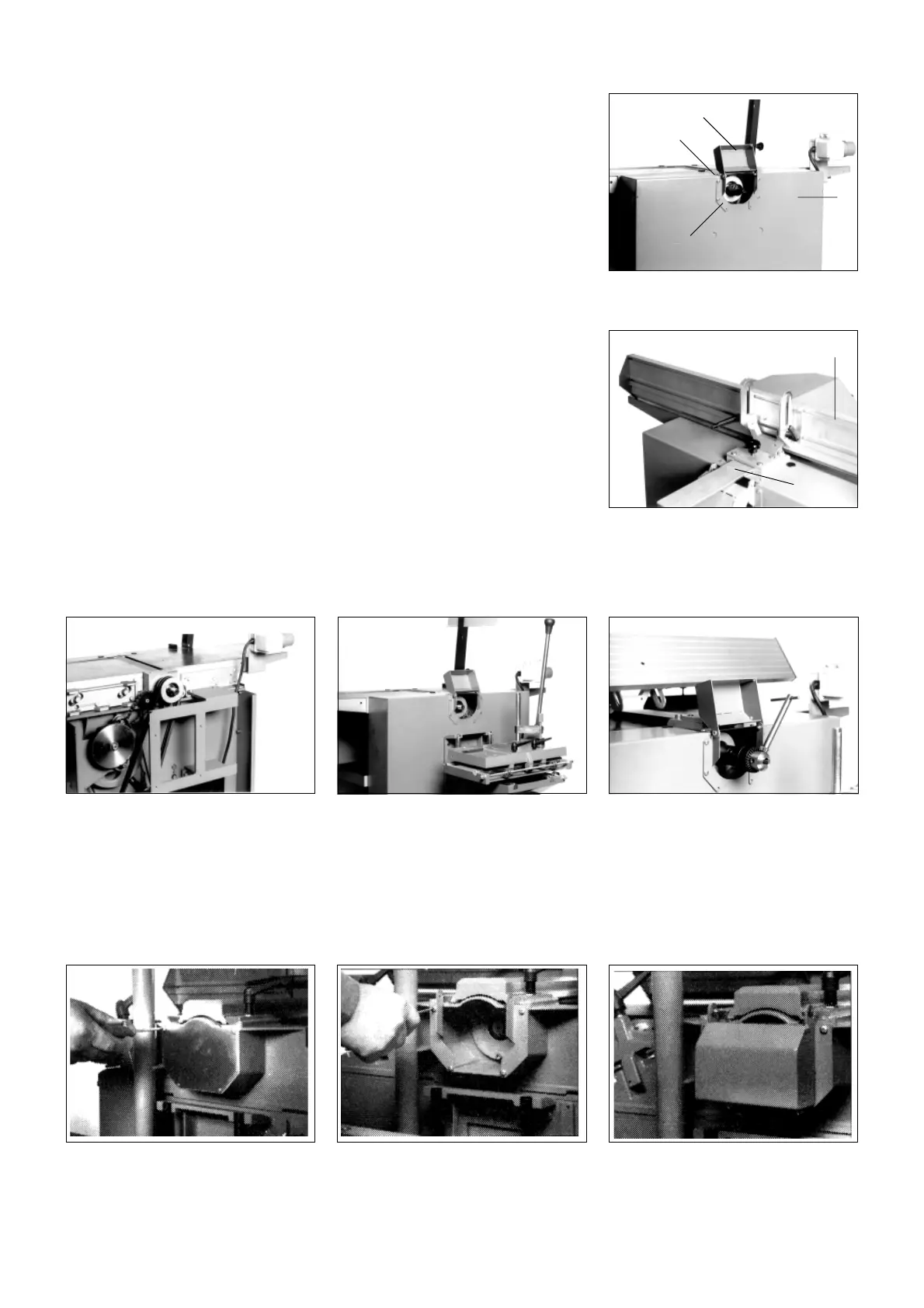

7.2 Montage aan HC 320/410
Het afdekblik demonteren. De bevestiging van de beschermkap
monteren.
De beweegbare beschermkap met
de bevestiging verbinden.
Schroeven:
2 stk zeskantschroeven M5x12
2 stk bordveren Ø 5,3
2 stk zeskantmoer M5
Console met 4 schroeven, veerringen
en moeren aan het zijdeel
vastschroeven.
Komplete langgatboorinrichting met
4 schroeven M8x20 aan de console
vastschroeven.
De boorkop met adapter (extra
toebehoren) op het as uiteinde van de
beitelas vastschroeven en met de
meegeleverde schroef borgen.
B
C
Het afdekblik (A), aanslag (B) en geleiding (C) demonteren.
4 afdekdopjes uit het afdekblik halen.
De bevestigingen (D). 4 stuks Cilinderschroeven M5x12, 4 zeskantmoeren
M5 (zelfborgend) en het smalle bovenste afdekblik (E) monteren.
De beweegbare beschermkap (F) met de bevestiging verbinden.
2 stuks cilinderschroeven 5x12,4, 4 bordveren Ø 8,3 en 2 stuks
zeskantmoeren M5.
Het gedemonteerde afdekblik (A) en aanslag (B) met geleiding (C) na
aanbouw van de console weer monteren.
7 Montage (Bij alle montage werkzaamheden stekker uit het stopcontact halen.)
7.1 Montage aan HC 314
A
F
E
D
