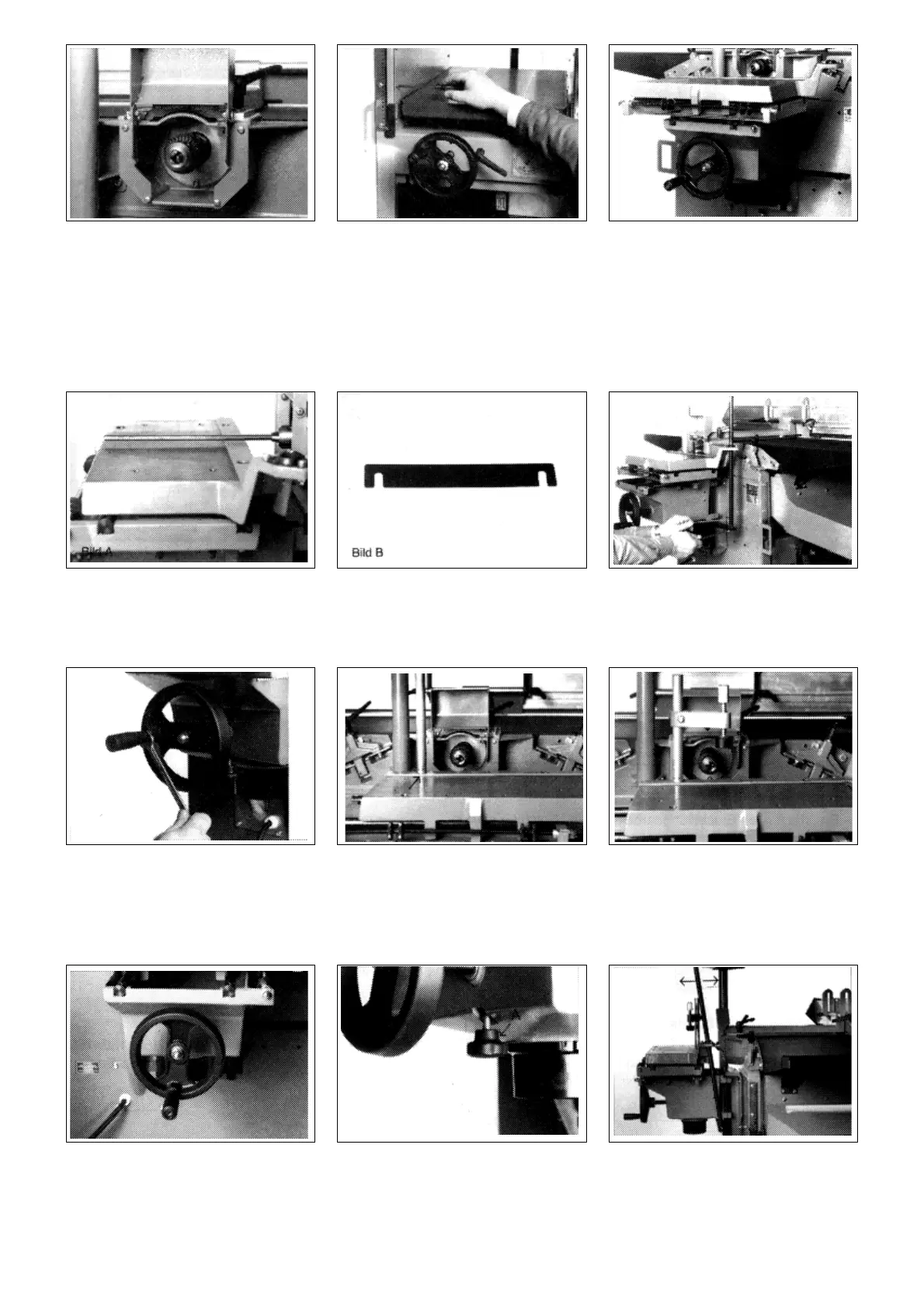

Om te controleren of de boorkop parallel aan de opspantafel loopt, moet u een
as in de boorkop inspannen en met de meegeleverde afstelkam (afbeelding B)
richten. Het gedemonteerde afdekblik weer monteren.
De bedieningshefboom door het
kogelscharnier voeren en met de
verzonken schroef M 8x20 bevestigen.
Afb. A Afb. B
De draaigreep aan het handwiel
monteren.
De spanarm-as in de draadtap van de
opspantafel draaien.
De spanarm op de as schuiven.
8 Bedieningselementen
De hoogteïnstelling vindt plaats door
het draaien van het handwiel.
rechts draaien = omhoog verstellen
van de opspantafel (-)
links draaien = omlaag verstellen van
de opspantafel (+)
Met de klemschroef -A- wordt de
ingestelde hoogte vast gezet.
De y-verstelling (boordiepte) vindt
plaats door voor of achterwaarts
verplaatsen van de bedienings-
hendels.
Voor montage van de boorkop eerst
de adapter op het as uiteinde
schroeven. Voor het tegen - houden
steeksleutel SW 24 op het tegenover
liggende as uiteinde plaatsen.
Het binnenste afdekblik demonteren De langgatbooreenheid aan het huis
van de vlak- en vandiktebank
monteren.
Schroeven:
4 stuks schroeven zeskant M 8x25
4 stuks onderlegschijven Ø 8.4 mm
4 stuks moer zeskant M 8
