DEUTSCH
12
7.5 Schnittabmessungen für
verschiedene Schnitte
Schnittbreiten
Maximale Abmessung des Werkstücks
(Angaben
in mm):
Schnitthöhen
Maximale Abmessung des Werkstücks
(Angaben
in mm):
* Mit Zusatzanschlag
AGefahr!
Vor allen Wartungs- und Reinigungsar-
beiten Netzstecker ziehen.
– Weitergehende Wartungs- oder Re-
paraturarbeiten, als die in diesem
Kapitel beschriebenen, dür
fen nur
Fachkräfte durchführen.
– Beschädigte Teile, insbesondere Si-
cherheitseinrichtungen, nur gegen
Originalteile austauschen. Teile, die
nicht vom Hersteller geprüft und frei-
gegeben sind, können zu unvorher-
sehbaren Schäden führen.
– Nach Wartungs- und Reinigungsar-
beiten alle Sicherheitseinrichtungen
wieder
in Betrieb setzen und über-
prüfen.

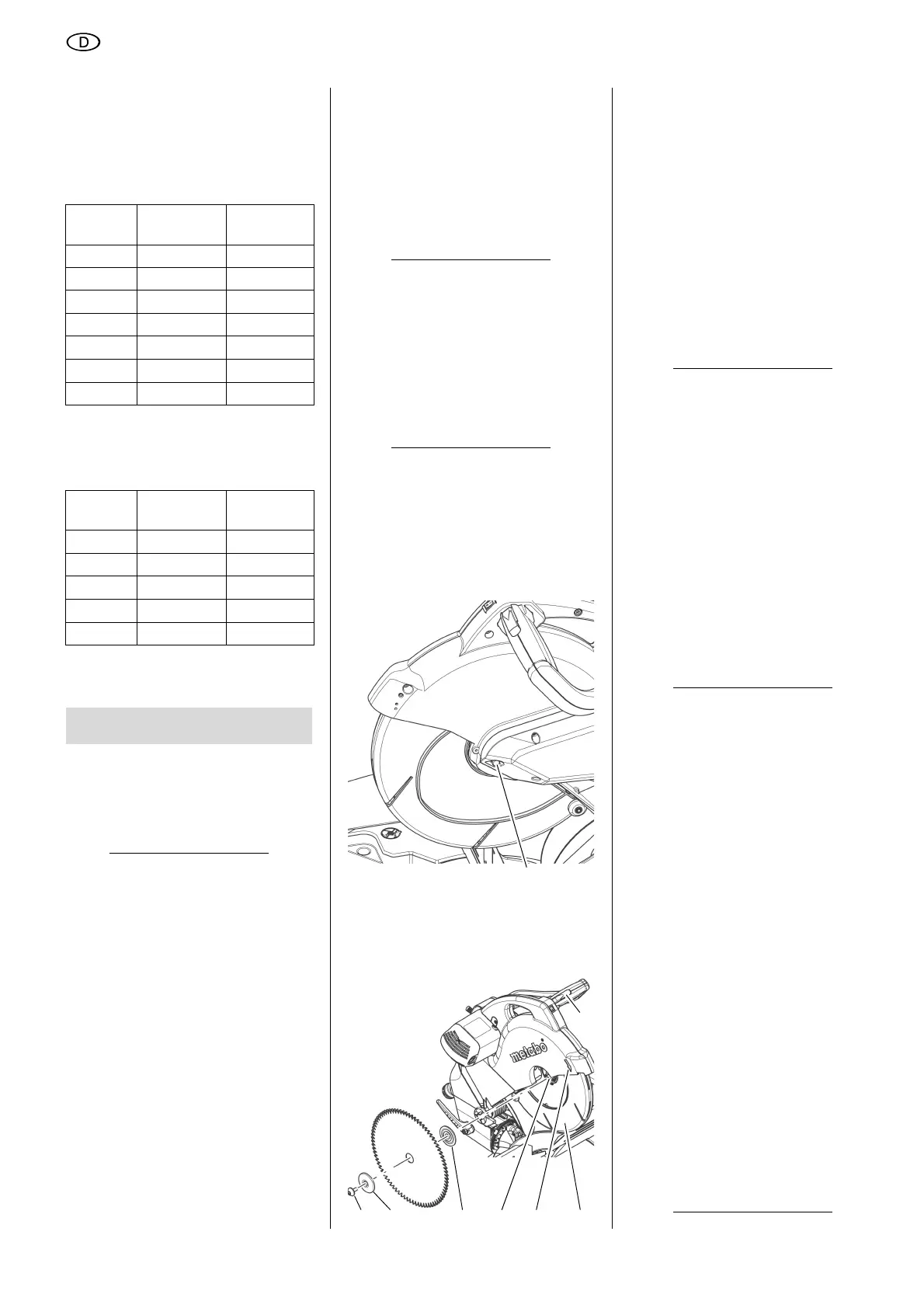

8.1 Sägeblatt wechseln
AVerbrennungsgefahr!
Kurz nach dem Sägen kann das Säge-
blatt sehr heiß sein. Lassen Sie ein hei-
ßes Sägeblatt abkühlen. Reinigen Sie
ein heißes Sägeblatt nicht mit brennba-
ren Flüssigkeiten.
ASchnittgefahr auch am ste-
henden Sägeblatt!
Beim Lösen und Festziehen der Spann-
schraube muss die Pendelschutzhaube
über das Sägeblatt geschwenkt sein.
Tragen Sie beim Wechsel des Säge-
blattes Handschuhe.
1. Sägekopf in der oberen Position ar-
retieren.
2. Um das Sägeblatt zu arretieren, den
Arretierknopf
(73)
drücken und dabei
das Sägeblatt mit der anderen Hand
drehen, bis der Arretierknopf einrastet.
3. Spannschraube (80) auf der Säge-
blattwelle mit Innensechskant-
schlüssel abschrauben (Linksgewin-
de!).
4. Sicherheits-Verriegelung (74) lösen
und Pendelschutzhaube (75) nach
oben schieben und halten.
5. Außenflansch (79) und Sägeblatt
vorsichtig von der Sägeblattwelle
nehmen und Pendelschutzhaube
wieder schließen.
AGefahr!
Verwenden Sie keine Reinigungsmittel
(z.B. um Harzrückstände zu beseitigen),
welche die Leichtmetallbauteile angrei-
fen können; die Festigkeit der Säge
kann sonst
beeinträchtigt werden.
6. Spannflächen reinigen:
– Sägeblattwelle (77),
–Sägeblatt,
–Außenflansch (79),
–Innenflansch (78).
AGefahr!
Innenflansch richtig auflegen! Die Säge
kann sonst blockieren oder das Säge-
blatt kann sich lösen! Der Innenflansch
liegt r
ichtig, wenn der abgeschrägte
Kragen nach rechts zeigt und die Ring-
nut nach links.
7. Innenflansch (78) aufstecken.
8. Sicherheits-Verriegelung lösen und
Pendelschutzhaube nach oben
schieben und halten.
9. Neues Sägeblatt auflegen – Dreh-
richtung beachten: Von der linken
(geöffneten) Seite betrachtet, muss
d
er Pfeil auf dem Sägeblatt der Pfeil-
richtung (76) auf der Sägeblattabde-
ckung entsprechen!
AGefahr!
Verwenden Sie nur geeignete Sägeblät-
ter, die für die maximale Drehzahl aus-
gelegt sind (siehe „Technische Daten“)
– bei ungeeigneten oder beschädigten
Sägeblättern können durch die Flieh-
kraft Teile explosionsartig weggeschleu-
dert werden.
Nicht verwendet werden dürfen:
– Sägeblätter aus hochlegiertem
Schnellarbeitsstahl (HSS);
– beschädigte Sägeblätter;
– Trennscheiben.
Gehrung KS 254 Plus KS 305
Plus
0° 145 200
15° 140 190
22,5° 130 185
31,6° 120 170
45° 100 140
47° 97 135
58° 75 105
Neigung KS 254 Plus KS 305
Plus
0° 90 100*
22,5° 70 75
33,9° 55 60
45° 40 45
47° 33 35
8. Wartung und Pflege
