ESPAÑOL
39
– Piezas del tope de pieza de trabajo
corridas hacia dentro y enclavadas.
– La inclinación del brazo basculante
comparado con la vertical es de 0°, la
palanca de retención para el ajuste
de la inclinación está echada.

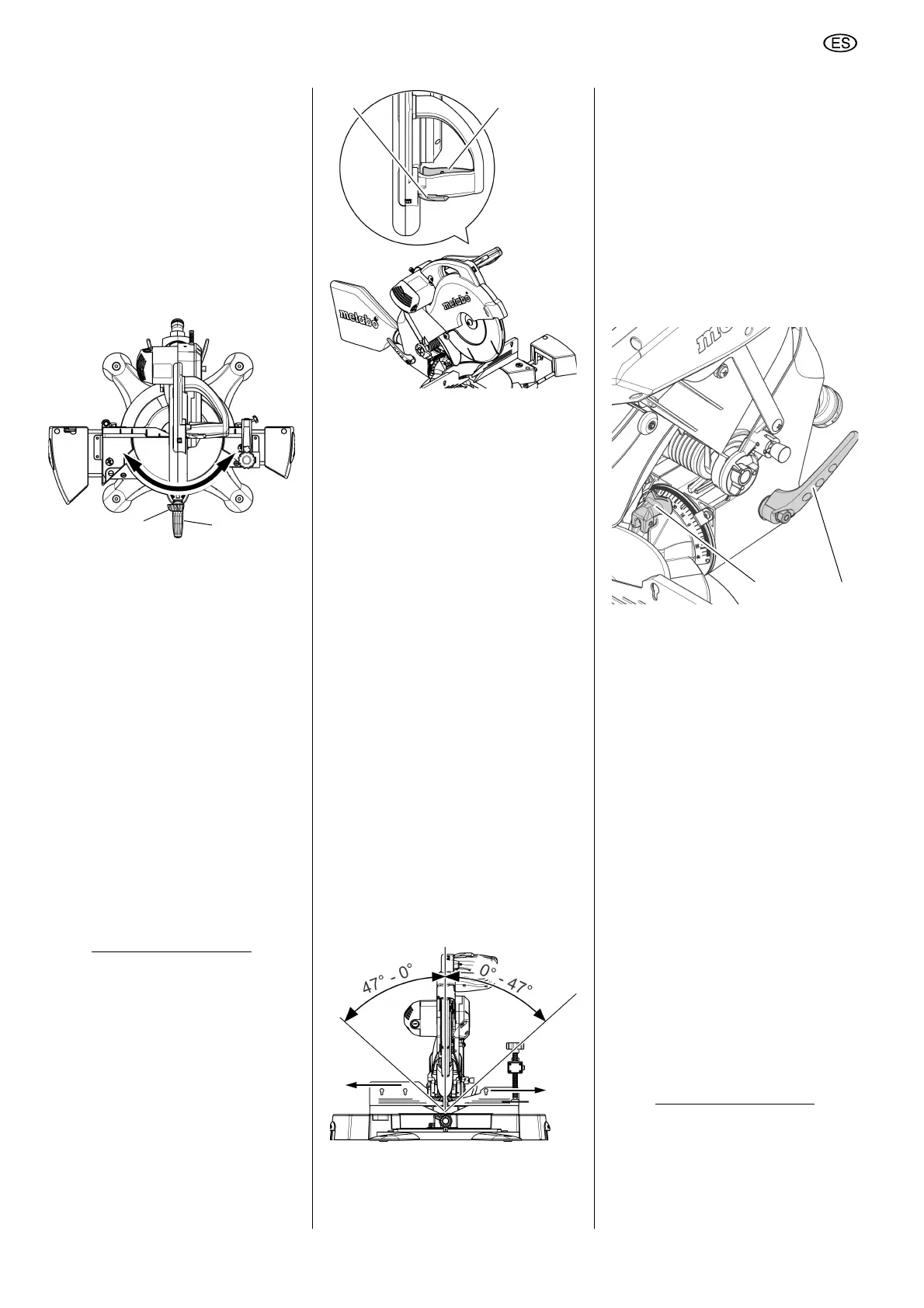

Ajuste de la sierra:
1. Afloje el tornillo de retención (67) de
la mesa giratoria y apriete hacia
abajo
la palanca de enclavamiento
(68).
2. Ajuste el ángulo deseado.
3 Nota:
Con la palanca de trinquete deslizada
hac
ia arriba, la mesa giratoria se encla-
va en los niveles de ángulo 0°, 15°,
2
2,5°, 31,6° y 45°. Si la palanca de trin-
quete está completamente deslizada
hac
ia abajo, la función de enclavamien-
to está desactivada.
3. Apriete el tornillo de retención de la
mesa g
iratoria.
A Atención
Para que al serrar no se cambie el án-
gulo de inglete, se tiene que apretar el
tornillo de retención (67) de la mesa gi-
ratoria (también en las posiciones de
bloq
ueo).
Serrar la pieza de trabajo:
4. Apriete la pieza de trabajo contra el
tope y fíjela con el dispositivo de su-
jeción para la pieza de trabajo.
5. Accione el bloqueo de seguridad
(69), pulse el interruptor de encendi-
do y apagado (70) sin soltarlo.
6. Baje lentamente el cabezal de sier-
ra. Durante el corte, presione
el ca-
bezal de sierra moderadamente
contra la pieza de trabajo de manera
que el número de revoluciones del
motor no se reduzca demasiado.
7. Corte la pieza de trabajo en una sola
pasada.
8. Suelte el interruptor de encendido y
apagado, y deje que el cabezal de
sierra vuelva lentamente a su posi-
ción inicial superior.
7.3 Cortes inclinados
3 Nota:
Durante el corte inclinado, la pieza de
t
rabajo se corta en un ángulo con re-
specto a la vertical.
Para las dimensiones máximas del cor-
te véase el capítulo. "Dimensiones para
d
iferentes cortes".
Dependiendo del ángulo de inclinación
puede ser preci
so correr hacia fuera las
piezas del tope de pieza de trabajo an-
tes de serrar.
Posición de inicio:
– Enclavamiento de transporte retira-
do.
– Cabezal de sierra girado hacia arri-
ba.
– Piezas del tope de pieza de trabajo
corridas hacia fuera y enclavadas.
– Mesa giratoria en la posición de 0°,
tornillo de retención de la mesa gira-
toria apretado.
Ajuste de la sierra:
1. Suelte la palanca de retención (71)
para el ajuste de inclinación en la
parte po
sterior de la sierra.
2. Incline despacio el brazo basculante
a la posición deseada:
Tire de la palanca de trinquete
(72) hacia el lado de mando =
desplazamiento gradual del bra-
zo basculante.
Mueva la palanca de trinquete
(72) hacia el lado posterior = blo-
queo del brazo basculante en po-
siciones de enclavamiento.
3 Nota:
El brazo basculante se enclava en los
niveles d
e ángulo 0°, 22,5°, 33,9° y 45°.
3. Apriete la palanca de retención para
el ajuste de la i
nclinación.
A ¡Atención!
Para impedir que el ángulo de inclina-
ción se modifique durante el aserrado,
debe fijarse la palanca
de retención del
brazo basculante (¡también en las po-
siciones de enclavamiento!).
4. Corte la pieza de trabajo tal y como
se describe en “Cortes en inglete”.
