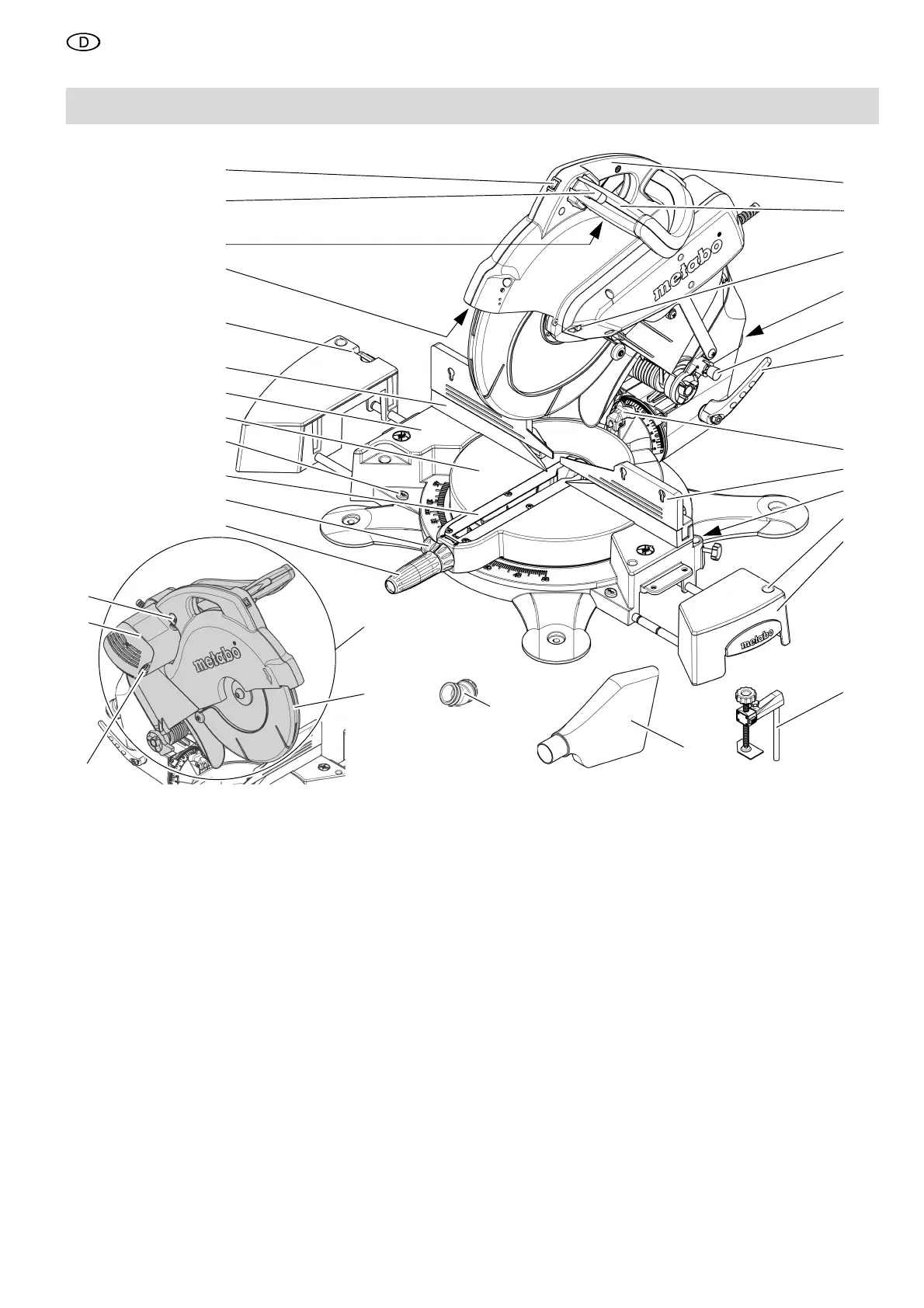

1. Das Gerät im Überblick (Lieferumfang)
1
2
4
5
6
20
21
22
23
24
27
28
30
3
29
31
15
26
17
25
7
18
8
9
19
10
11
16
12
13
14
1 Tragegriff
2 Handgriff
3 Sägeblatt-Arretierung
4 Späneabsaugstutzen
5 Transport-Arretierung
6 Feststellhebel für Neigungsein-
stellung
7 Rasthebel für Neigungseinstel-
lung
8 verschiebbare Aufsätze des
Werkstückansch
lags
9 Aufnahme für Werkstückspann-
vorrichtung
10 Aufnahme für Längenanschlag
(Zubehö
r)
11 Tischverbreiterung
12 Werkstückspannvorrichtung
13 Spänesack
14 Absaugadapter
15 Sägekopf
16 Pendelschutzhaube
17 Kohlebürsten
18 Motor
19 Anschlusssockel für Arbeits-
leuchte (Zubehör)
20 Feststellschraube für Drehtisch
21 Rasthebel für Drehtisch
22 Tischeinlage
23 Rastknopf für Tischverbreiterung
24 Drehtisch
25 Tisch
26 fester Werkstückanschlag
27 Werkzeugdepot mit Innensechs-
kantschlüsseln (6 mm und
2,5 mm)
28 Zuschnittlaser
29 Ein-/ Aus-Schalter der Säge
30 Sicherheits-Verriegelung
31 Ein-/ Aus-Schalter für Zuschnitt-
laser
Geräteunterlagen
– Originalbetriebsanleitung
– Ersatzteilliste
