DEUTSCH
8

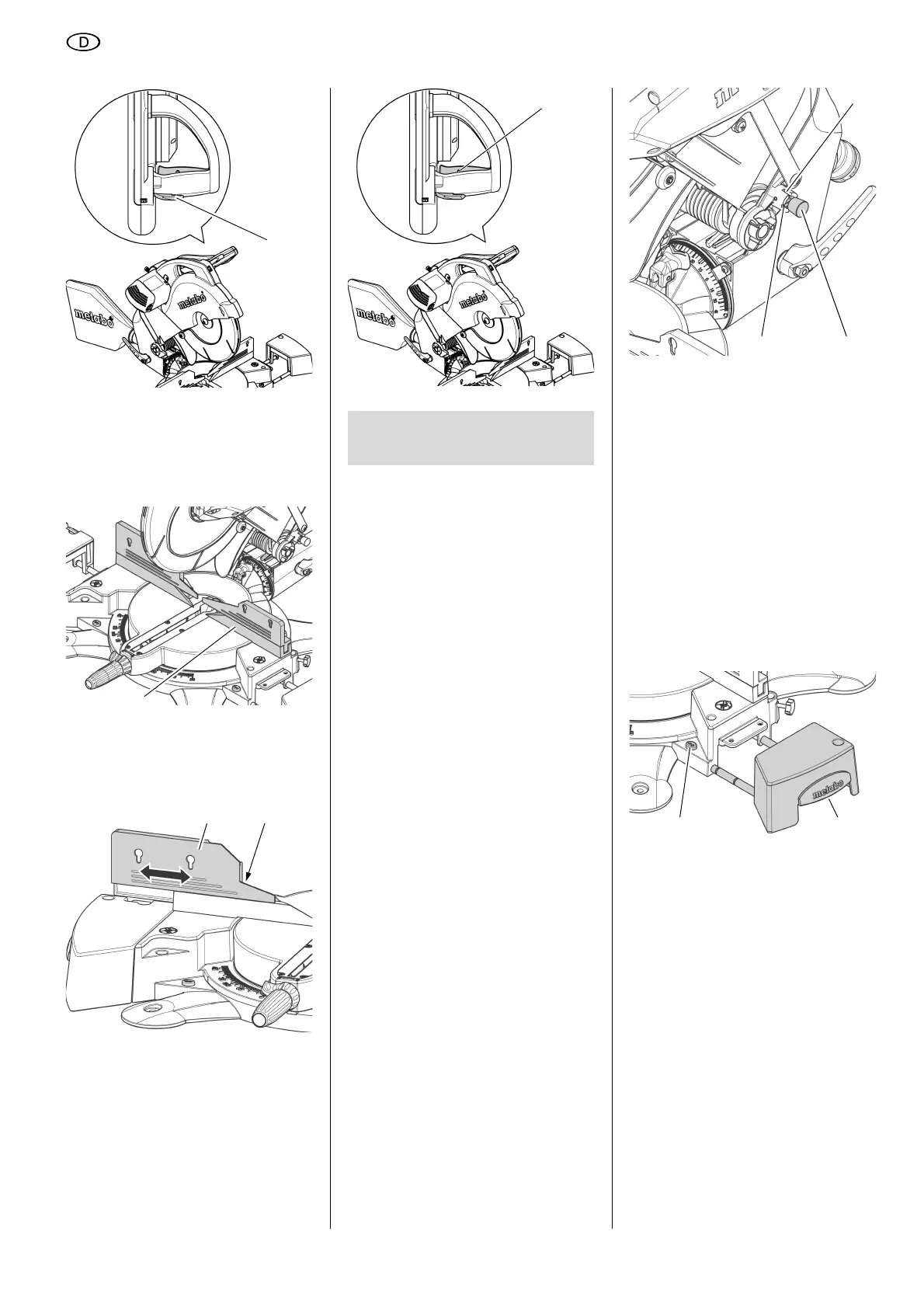

Werkstückanschlag (49)
Der Werkstückanschlag verhindert,
dass ei
n Werkstück beim Sägen bewegt
werden kann. Der Werkstückanschlag
muss beim Betrieb stets montiert sein.
Der Werkstückanschlag verfügt über
verschiebbare Aufsätze (50), die über
eine Feststellschraube (51) arretiert
werden.
Zum Durchführen von geneigten Schnit-
ten müssen die Aufsätze des Werk-
stückanschlages nach außen verscho-
ben und arretiert werden.
Bohrung für Vorhängeschloss
Die Bohrung (52) im Ein-/Aus-Schalter
ermöglicht das Sperren des Schalters
mit
einem Vorhängeschloss.
4.1 Aufstellung
Für ein sicheres Arbeiten muss das Ge-
rät auf einer stabilen Unterlage befestigt
werden.
– Als Unterlage kann entweder eine
fest
montierte Arbeitsplatte oder
Werkbank dienen.
– Die ideale Höhe der Unterlage be-
trägt 800 mm.
– Das Gerät muss auch beim Bearbei-
ten größerer Werkstücke sicher ste-
hen.
– Lange Werkstücke müssen mit ge-
eignetem Zubehör zusätzlich abge-
stützt werden.
3 Hinweis
Für mobilen Einsatz kann das Gerät auf
einer Sperrholz- oder Tisc
hlerplatte
(500 mm x 500 mm, mindestens 19 mm
stark)
festgeschraubt werden. Beim Ein-
satz muss die Platte mit Schraubzwin-
gen auf einer Werkbank befestigt wer-
den.
1. Gerät auf der Unterlage festschrau-
ben.
2. Transport-Arretierung lösen:
Sägekopf etwas nach unten drükken
u
nd festhalten. Transport-Arretie-
rung (54) aus der tieferen Einker-
bung (53) herausziehen, um 90°
drehen und in die flachere Einker-
bung (55) einrasten.
3. Sägekopf langsam hochschwenken.
4. Verpackung für spätere Zwecke auf-
bewahren oder umweltgerecht ent-
sorgen.
4.2 Tischverbreiterung mon-
tieren
1. Rechte Tischverbreiterung (56)
(kleinere Auflagefläche) aus der
Transportverpackung entnehmen.
2. Rastknopf (57) drücken und ge-
drückt halten.
3. Führungsschienen ganz in die Auf-
nahmen schieben.
4. Rastknopf loslassen.
Die rechte Tischverbreiterung ist in
minimaler Breite arretiert.
5. Schritte 1. bis 3. analog durchfüh-
ren, um die linke Tischverbreiterung
zu montieren.
Gewünschte Tischbreite einstellen
Die Tischverbreiterung ist in vier Positio-
nen arretierbar. Um die Tischverbreite-
rung aus einer Rastposition in die
nächstgelegene zu verstellen:
1. Rastknopf drücken und gedrückt
halten.
2. Tischverbreiterung ca. 5 mm nach
inn
en/außen schieben.
3. Rastknopf loslassen.
4. Tischverbreiterung langsam
weiter
nach innen/außen schieben, bis die
4. Aufstellung und Trans-
port
