ESPAÑOL
41

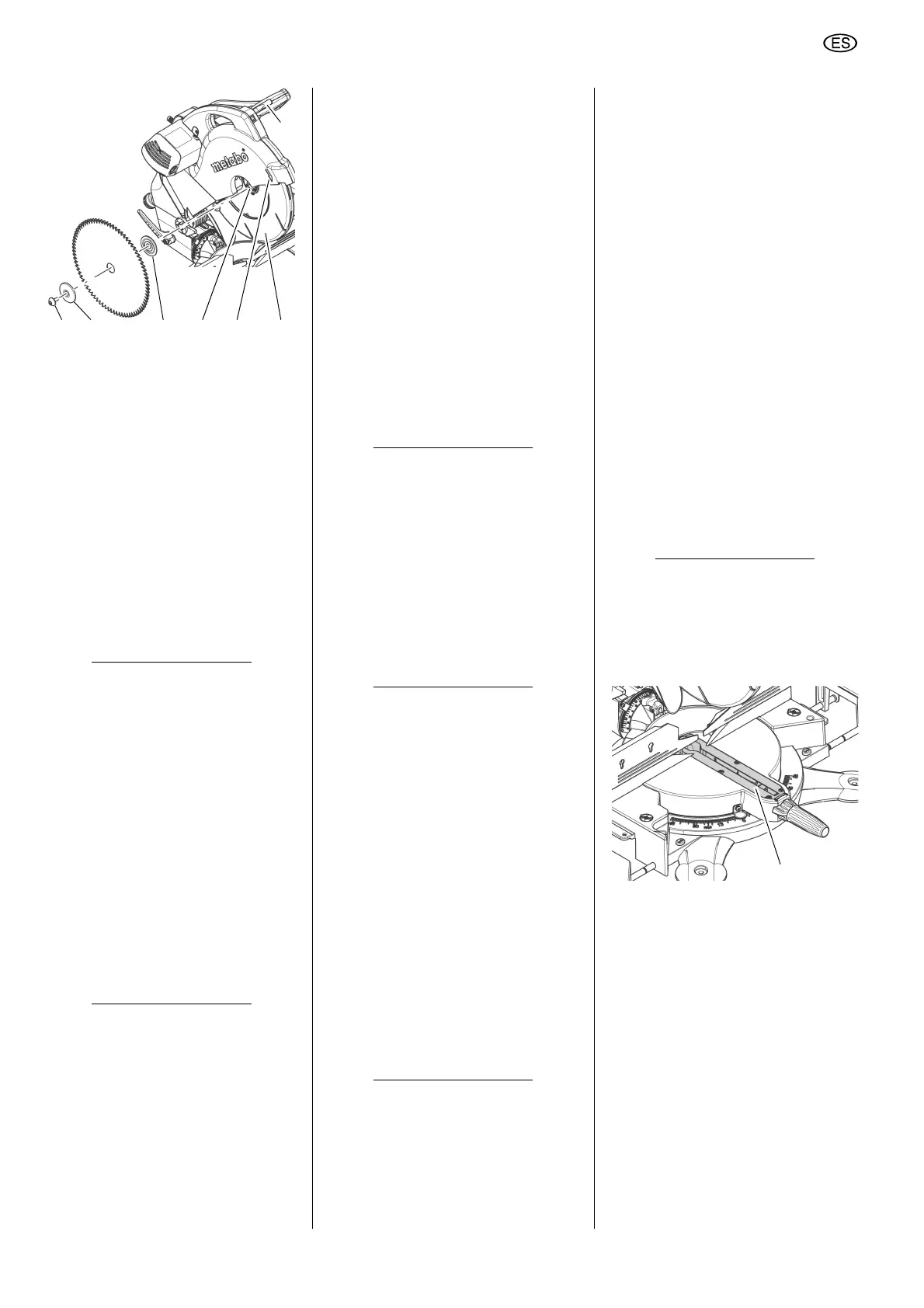

4. Suelte el bloqueo de seguridad (74)
y levante la cubierta de protección
pendular (75) manteniéndola en
esta posición.
5. Retire con cuidado la brida exterior
(79) y la hoja de sierra del eje y
vuelva a cerrar la cubierta de protec-
ción pendular.
A¡Peligro!
No utilice detergentes (por ejemplo,
para eliminar
restos de resinas) que pu-
dieran oxidar los componentes de alea-
ción ligera de la sierra, ya que podría
disminuir la
resistencia de la misma.
6. Limpie las superficies de sujeción:
– el eje de la hoja de la sierra (77),
– hoja de sierra,
– la brida exterior (79),
– la brida interior (78).
A¡Peligro!
¡Coloque la brida interior de forma cor-
recta! ¡En caso contrario, la sierra pue-
de bloquearse o la hoja de
sierra puede
soltarse! La brida interior está correcta-
mente colocada cuando el cuello bisela-
do señala a la derecha y la ranura anu-
lar a la izquierda.
7. Coloque la brida interior (78).
8. Suelte el bloqueo de seguridad y le-
vante la cubierta de protección pen-
dular manteniéndola en esta posi-
ción.
9. Coloque una hoja de sierra nueva
p
restando atención al sentido de gi-
ro: visto desde el lado izquierdo
(a
bierto), la flecha de la hoja de sier-
ra tiene que coincidir con el sentido
de giro
(76) de la cubierta de la hoja
de sierra.
A¡Peligro!
Utilice sólo hojas de sierra adecuadas y
que hayan sido
diseñadas para el máxi-
mo de revoluciones por minuto (véase
"Especificaciones técnicas"). En caso
de utilizar hojas de sierra dañadas o in-
adecuadas, es posible que, debido a la
fuerz
a centrífuga, algunas piezas sal-
gan disparadas.
Nunca use:
– hojas de sierra de acero rápido de
aleaciones altas (HSS);
– hojas de sierra dañadas;
– muelas de tronzar.
A¡Peligro!
– Instale la hoja usando solamente
piezas original
es.
– No use casquillos de reducción, ya
que la
hoja podría aflojarse.
– La hoja debe instalarse centrada de
for
ma que gire sin oscilaciones y
que no pueda aflojarse durante el
funcionamiento.
10. Vuelva a cerrar la cubierta de pro-
tección pendular.
11. Deslice la brida exter
ior. ¡La cara
plana debe mirar hacia la hoja!
12. Coloque el tornillo tensor (rosca iz-
quierda) y apriételo manualmente.
Para bloquear la hoja de la sierra,
p
ulse el botón de retención girando
al mismo tiempo la hoja de sierra con
la otra mano, hasta que el botón de
retención se enclave.
A¡Peligro!
– No use un alargador para apretar la
hoja.
– No apriete el tornillo tensor golpean-
do la llave de montaje.
13. Apriete bien el tornillo tensor.
14. Compruebe el funcionamiento. Su-
elte el bloqueo de seguridad y baje
la sierra con el eje de articulación:
– La protección pendular debe de-
jar abierta la hoja de la sierra al
girar hacia
abajo sin tocar ningu-
na otra pieza.
– Al levantar la sierra a su posición
inicial, la cubierta
de protección
pendular debe cubrir automática-
mente la hoja.
– Gire manualmente la hoja de sier-
ra. La hoja debe poder girarse en
cualquier dire
cción de ajuste, sin
tocar otras piezas.
8.2 Cambiar la pieza suple-
mentaria de la mesa
A¡Peligro!
Si una pieza suplementar
ia de la mesa
está dañada, se corre el riesgo de que
se adhieran pequeños objetos entre la
pieza suplementaria y la hoja de la sier-
ra, bloqueando así la hoja. ¡Cambie in-
mediatamente las piezas suplementa-
rias de la mesa dañadas!
1. Desenrosque los tornillos de la pie-
za suplementaria de la mesa (81).
Si es necesario, gire la mesa girato-
ria e incline el cabezal de sierra para
tener acceso
a los tornillos.
2. Retire la pieza suplementaria de la
mesa .
3. Coloque la nueva pieza suplementa-
ria de la mesa.
4. Apriete los tornillos de la pieza su-
plementaria de la mesa.
8.3 Tensar la correa de accio-
namiento
Es preciso volver a tensar la correa de
transmisión (82), que pasa por detrás
de la tapa de plástico al lado derecho
del cab
ezal de sierra, cuando ceda más
de 8 mm en el centro entre las dos po-
leas de transmisión.
