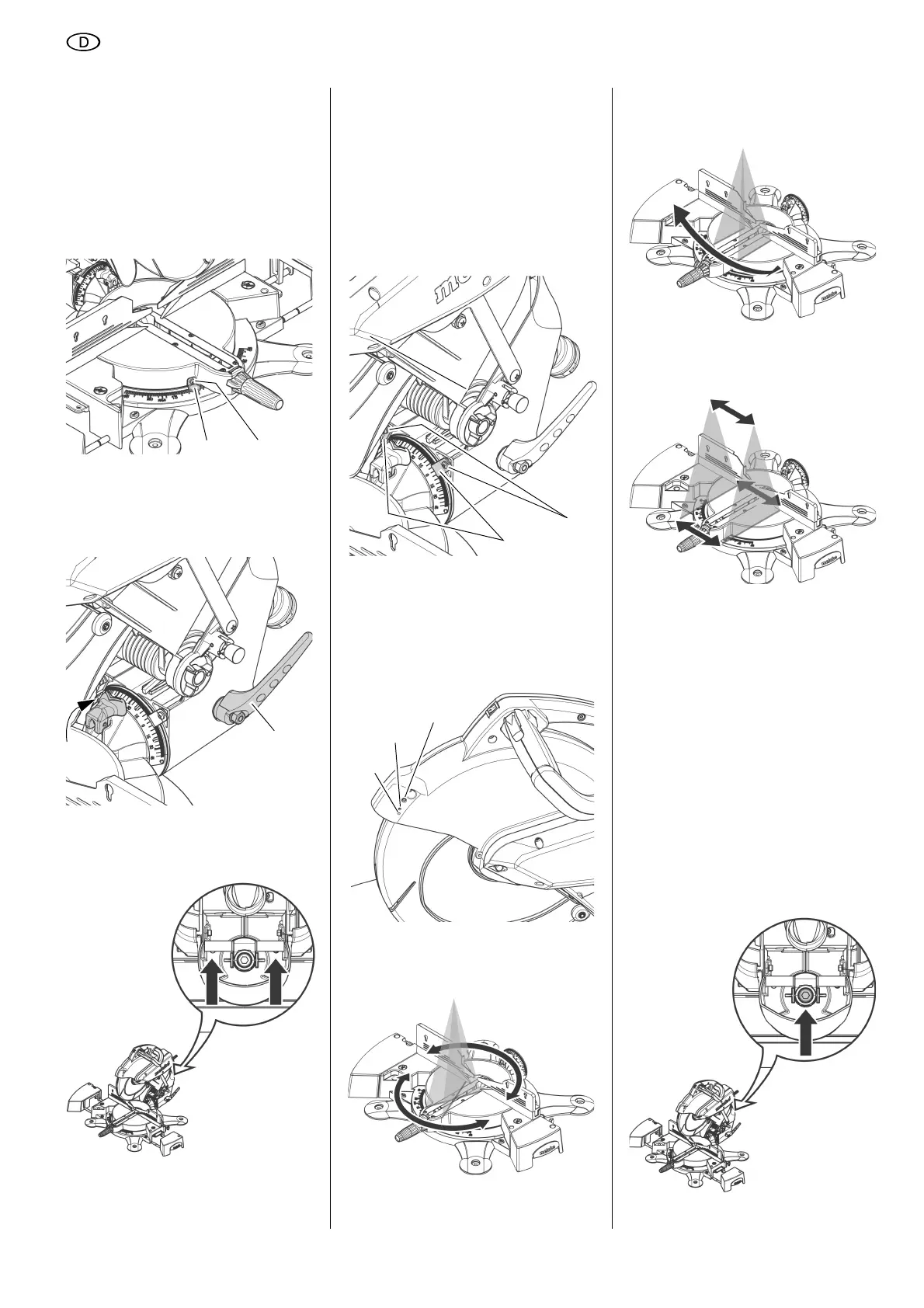

Zeiger für Gehrungswinkel justieren
1. Schraube (86) ca. eine Umdrehung
lockern.
2. Zeiger (85) so verstellen, dass der
angezeigte Wert mit der eingestell-
ten Rastposition des Drehtisches
übereinstimmt.
3. Schraube (86) festziehen.
Rastpositionen für Neigungswinkel
justieren
1. Kipparm in 0°-Position einrasten,
Feststellhebel (87) nicht festziehen.
2. Zwei Innensechskantschrauben an
der Rückseite des Gerätes ca. eine
Umdrehung lockern:
3. Kipparm so ausrichten, dass das
Sägeblatt exakt rechtwinklig zum
Drehtisch steht.
4. Zwei Innensechskantschrauben an
der Rückseite des Gerätes festziehen.
5. Feststellhebel (87) festziehen.
6. Schrauben (88) ca. eine Umdre-
hung lockern.
7. Zeiger (89) so verstellen, dass der
angezeigte Wert mit der eingestell-
ten Rastposition des Kipparmes
ü
bereinstimmt.
8. Schrauben (88) festziehen.
Zuschnittlaser justieren
Verwenden Sie zum Justieren des La-
sers den mitgelieferten Innensechskant-
schlüssel (2,5 mm).
1. Schraube (90) lösen, bzw. anzie-
hen, um den Laser wie abgebildet
ausz
urichten:
2. Schraube (91) lösen, bzw. anzie-
hen, um den Laser wie abgebildet
auszurich
ten:
3. Schraube (92) lösen, bzw. anzie-
hen, um den Laser wie abgebildet
auszurichten:
8.5 Neigungsklemmung
nachjustieren
Wenn sich der Neigunswinkel des Kip-
parmes trotz festgezogenem Feststell-
hebel durch seitliches Gegendrücken
verändern lässt, muss die Neigungs-
klemmung nachjustiert werden
.
1. Kipparm in 0°-Position einstellen
und
Rasthebel in Richtung Rücksei-
te schieben.
2. Feststellhebel für Neigungseinstel-
lung lösen.
3. Sechskantmutter (Pfeil) nachdre-
hen, bis gewünschte Klemmkraft er-
reicht wird.
