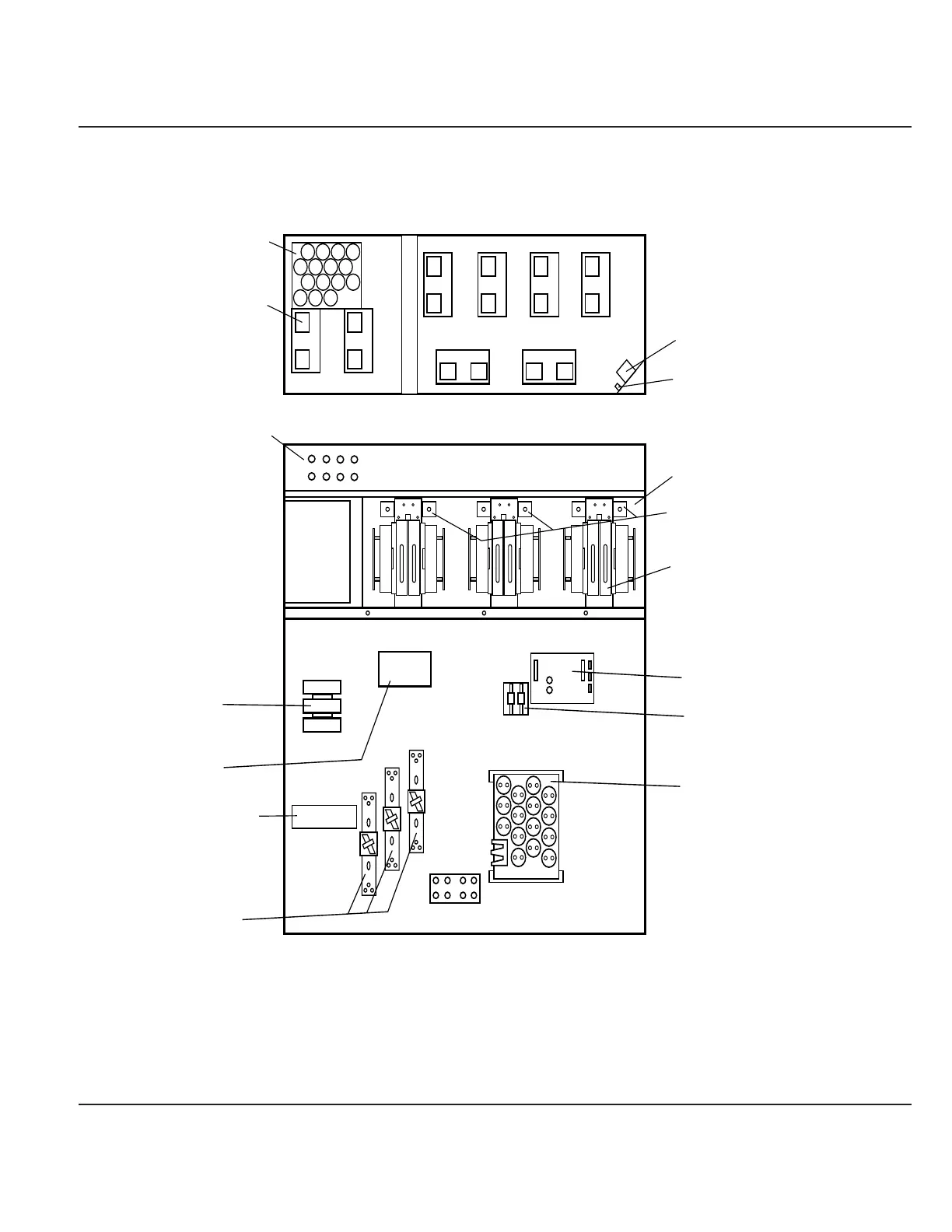

Figure EPS 6000 Major Internal Components,
2-15 Shared 750 kVA UPS Module UPS Cabinet 2
FRONT VIEW, DOORS AND COVERS REMOVED
TOP VIEW, COVER REMOVED
INVERTERS (x6)
AC OUTPUT
CAPACITORS
ALBZ
K3N
K3NZ
DC CAPACITORS
(BEHIND EACH INVERTER)
FAN
TRANSFORMER
FB9
OUTPUT FUSES
FB1 TO FB8
AC CAPACITOR
ASSEMBLY
FANS
(x 8)
6
6
5
43
21
543
7 8
1 2
FB4
FB3
FB2FB1
FB8
FB7
FB6FB5
INVERTER FUSES (BEHIND)
F24,F26,F28,F30,F32,F34
F10,F11
STATIC SWITCH
NEUTRAL
2 — 20 Operation
EPS 6000 UPS Shared Systems
