1.10

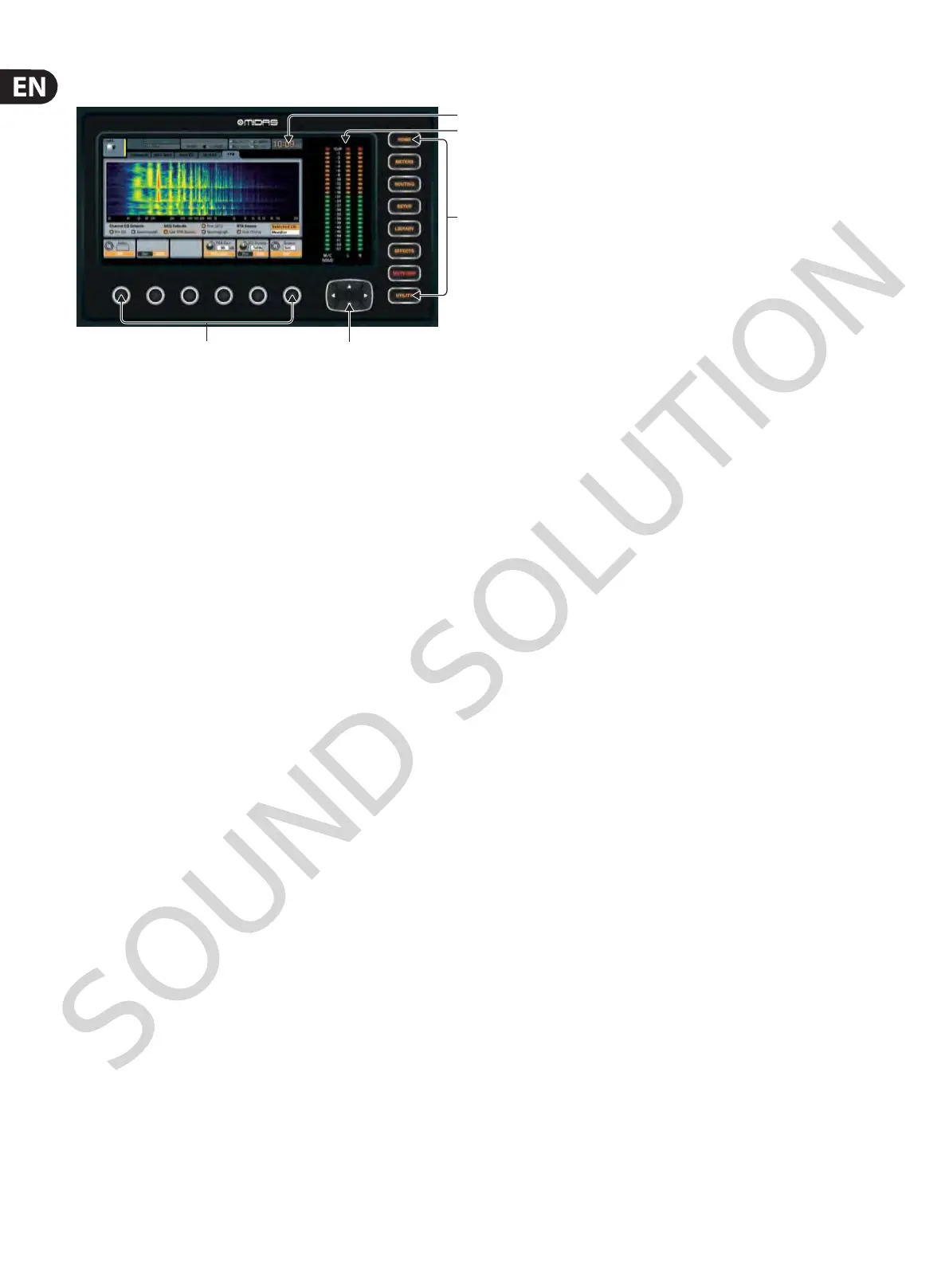

Main Display (요약)
(4)
(1)
DISPLAY SCREEN
(5)
(1)
(2)
(3)
METERS
METERS 화면은 다양한 신호 경로의 각기 다른 그룹의 레벨 미터를
보여줍니다. 신호 상태를 한눈에 점검하는데 편리합니다. 미터
화면에서는 조절할 파라미터가 없으므로 화면 하단에 6개의 푸시
엔코더로 조작되는 버튼이 활성화되어 있지 않습니다.
미터 화면은 아래의 분리된 탭으로 구성되어 있고 각 해당되는
신호경로의 레벨을 표시합니다. 채널, 믹스버서, aux/fx, in/out, rta
ROUTING
라우팅은 모든 신호의 패칭이 이뤄지는 곳입니다. 사용자가
내부 신호 경로를 설정할수 있습니다.
라우팅 화면은 아래의 분리된 탭으로 구성됩니다.
home
:
32인풋과 aux인풋의 패칭을 할 수 있습니다.
out 1-16
:
내부 신호경로의 패칭 - 콘솔의 후면의 16개
XLR 출력
aux out
:
콘솔 후면의 1/4인치 또는 RCA 옥스 아웃풋에 대한
내부 신호 경로를 설정합니다.
p16 out
:
콘솔의 P16 울트라넷 출력에 관한 신호 경로를
설정합니다.
card out
:
확장카드의 32 아웃풋에 대한 신호 경로를
설정합니다.
aes50-a
:
후면 패널의 AES50-A 포트에 48개의 출력 채널을
설정합니다.
aes50-b
:
후면 패널의 AES50-B 포트에 48개의 출력 채널을
설정합니다.
xlr out
:
사용자가 제품 후면의 XLR 출력을 4개 단위로
설정 할 수 있으며, 로컬 인풋이나 AES 스트림, 또는 확장
카드로부터 신호를 받을 수 있습니다
이 섹션의 컨트롤은 컬러 스크린의 기능과 함께 사용되어
그래픽 상의 컨트롤을 탐색하고 조작할 수 있습니다.
화면의 메뉴에 따라 기능이 바뀌는 푸시 엔코더와 커선 버튼을 통해
사용자는 빠르게 탐색하고 컨트롤 할 수 있습니다.
화면에서는 다양한 시각 피드백 정보를 표시하며 또한 하드웨어
스위치 및 노브로 컨트롤 되지 않는 메뉴를 조절할 수 있습니다.
(2)
MAIN/SOLO METERS
세개의 24단 미터로 메인 버스 및 메인 센터 또는 솔로 버스의 신호
세기를 표시합니다.
(3)
SCREEN SELECTION BUTTONS
8개의 발광 버튼을 통해 사용자는 즉시 각기 다른 섹션을
제공하는 8개의 마스터 스크린을 탐색할 수 있습니다. 섹션은
다음과 같습니다.
HOME
홈 화면에서는 선택한 입력 출력 채널의 개요를 표시하며, 탑 패널
컨트롤로 할 수 없는 다른 조정값을 표시합니다.
홈 화면은 아래의 탭으로 구성되었습니다.
home
:
선택된 인풋 아웃풋의 일반적인 신호 경로
config
:
채널의 소스 및 목적지를 선택할 수 있습니다. 인서트
포인트 및 기타 세팅도 포함합니다.
gate
:
탑패널 컨트롤로 조작 할 수 없는 게이트 관련 기타
파라미터를 표시하고 컨트롤 합니다.
dyn
:
탑패널 컨트롤로 조작 할 수 없는 다이나믹 관련 기타
파라미터를 표시하고 컨트롤 합니다.
eq
:
탑패널 컨트롤로 조작 할 수 없는 EQ 관련 기타 파라미터를
표시하고 컨트롤 합니다.
sends
:
센트 미터링 및 센드 뮤팅에 관한 컨트롤과 정보를
표시합니다.
main
:
선택된 채널의 아웃풋에 관한 컨트롤과 정보를 표시합니다.
.
SETUP
설정 화면에서는 콘솔의 전반적인 기능을 보여줍니다. 예를 들어
화면 설정, 샘플레이트, 동기화, 사용자 설정, 네트워크 설정 등
입니다.
설정 화면은 아래의 분리된 탭으로 구성됩니다.
global
:
이 화면은 콘솔 작동에 관한 글로벌 설정을 표시합니다.
config
:
샘플레이트나 동기화 설정 및 신호 경로 버스에 대한
설정을 할 수 있습니다.
remote
:
다양한 DAW 장비에 연결시 필요한 리모트 기능을
설정할 수 있습니다. 미디 Rx/TX 설정도 할 수 있습니다.
network
:
제품을 스탠다드 이더넷 네트워크에 연결 시 필요한
설정입니다. (IP address, Subnet Mask, Gateway.)
scribble strip
:
콘솔의 LCD 스트립 버튼의 다양한 선택 꾸밈
옵션을 제공합니다.
preamps
:
로컬 마이크 입력의 아날로그 게인과 팬텀
설정을 보여주고 AES50으로 연결된 리모트 스테이지
박스(예 DL16)의 설정도 볼 수 있습니다.
card
:
장착된 인터페이스 카드의 인풋/아웃풋 설정을 선택할 수
있습니다.
