Gain
설정할 경우, 오토게인 기능은 아날라이져 뷰와 측정의 신뢰도를 높일
수 있습니다. 대부분의 경우 on상태로 합니다. off상태일때 RTA게인은
푸시 엔코더로 수동 조절가능합니다. 특정 주파수에 대해 두 채널을
비교할때 사용할 수 있습니다. 네번째 엔코더로 오토게인 기능을
켭니다.
EQ Overlay
채널 EQ 플롯상이나 그래픽EQ 화면상에서 아날라이져를 사용할
경우
미터의 투명도를 선호하는데로 조절할 수 있습니다. 50% 근처로
시작하는것을 추천합니다. 5번째 엔코더를 이용하여 0%로 낮출경우
RTA화면은 나타나지 않습니다
.
RTA On Channel EQ View
채널 EQ RTA기능은 RTA소스와는 별개로 해당 채널의 주파수 분배도를
보여줍니다. EQ오버레이 컨트롤을 이용하여 EQ플롯 상 RTA 양을
조절합니다. 채널 EQ뷰를 열었을때 초기값은'Pre-EQ'로 할 수
있으며(off는 post-EQ)
'Spectrograph'(off는 bar그래프)로 할 수 있습니다. 하지만 이는 해당
EQ페이지 설정에 따라 변경될수 있습니다.
RTA On Graphic EQ View
그래픽 EQ RTA기능은 "Use RTA Source"가 선택되지 않으면
RTA소스와는 별개로 해당 FX슬롯의 주파수 분배도를 보여줍니다.
EQ오버레이 컨트롤을 이용하여 GEQ플롯 상 RTA 양을 조절합니다.
GEQ뷰를 열었을때 초기값은'Pre-EQ'로 할 수 있으며(off는 post-EQ)
'Spectrograph'(off는 bar그래프)로 할 수 있습니다. 하지만 이는 해당
GEQ페이지 설정에 따라 변경될수 있습니다.
2.3 Routing
Routing 화면은 모든 신호의 패칭이 이뤄지는 곳입니다.
라우팅 화면은 아래의 분리된 탭으로 구성됩니다.
home : 32 입력 채널과 옥스 입력의 패칭을 합니다.
out 1-16 : 콘솔 후면의 16개 XLR출력에 대한 패칭을 합니다.
aux out : 콘솔 후면의 1/4인치 RCA출력에 대한 패칭을 합니다.
p16 out : 콘솔의 P16 울트라넷 출력에 관한 신호 경로를
설정합니다.
card out : DN-32USB카드의 32채널 출력에 관한 경로를
설정합니다.
aes50-a : 후면 AES50-A의 48채널 출력에 관한 경로를
설정합니다.
aes50-b : 후면 AES50-B의 48채널 출력에 관한 경로를
설정합니다.
xlr out : 후면 XLR 출력에 관한 경로를 설정합니다.
라우팅탭은 부가 메뉴가 없습니다. 오디오 라이팅시에는 화살표 탐색키가
사용되지 않습니다.
home

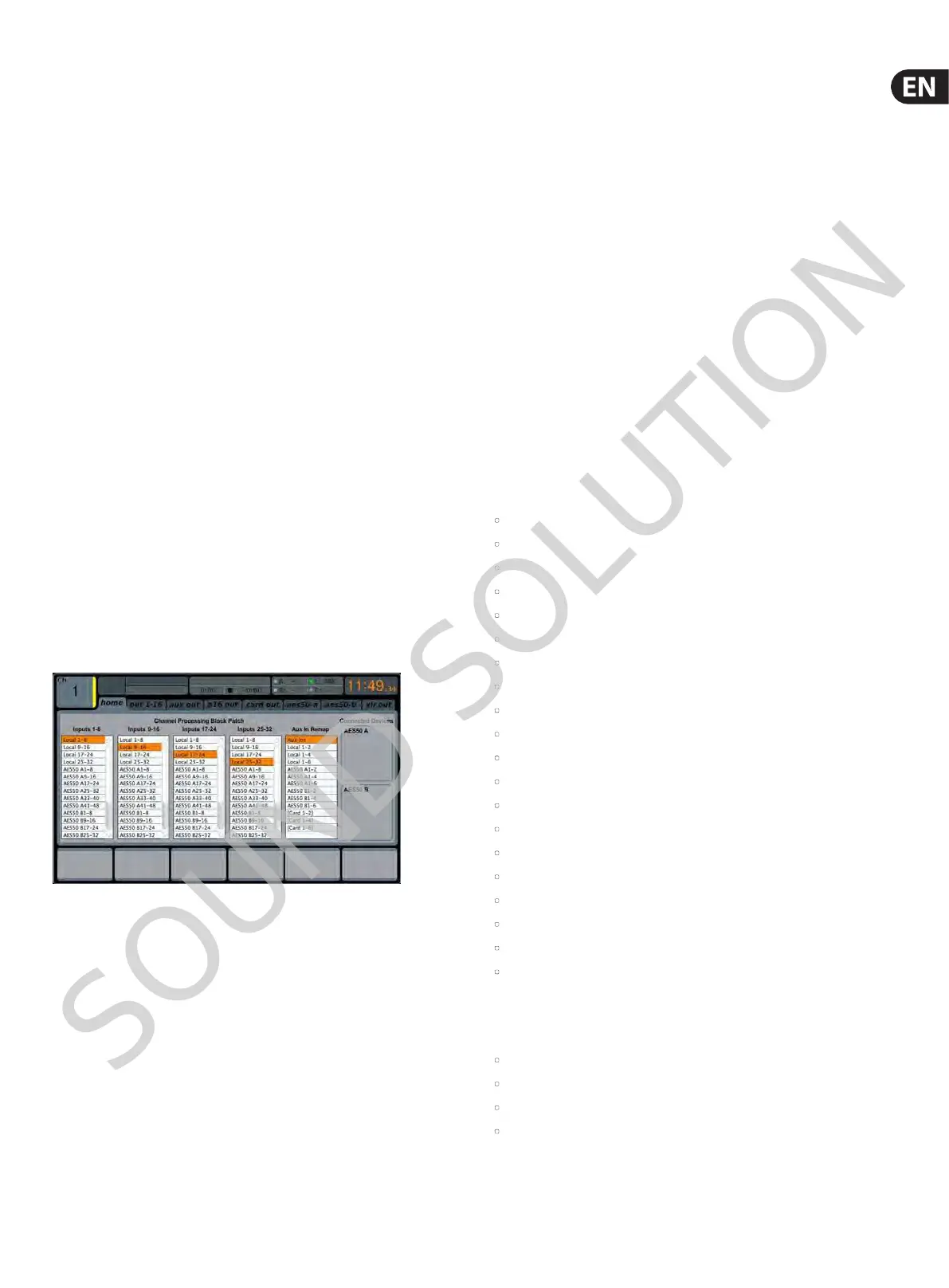

ROUTING화면의 홈탭에서 사용자는 M32의 후면의 32개
입력단자와 옥스 인풋을 패치 할 수 있습니다.
초기값으로, M32는 후면의 아날로그 입력을 순서대로 입력 페이더
레이어 1,2t상에 배치하고 옥스 인풋을 3번째 레이어에 배치합니다.
하지만, 홈탭에서 이 설정을 변경할 수 있으며 한번에 8개의 채널
뱅크로 물리채널에 연결할 수 있습니다. 그리하여 사용자는 후면에
물리적으로 연결된 순서와 다르게 커스텀 레이어를 구성할 수 있으며
배선을 재연결하는 수고를 덜 수 있게 합니다.
M32 입력 채널을 어사인 하려면, 아래의 단계를 따르세요.
1. 첫번째 엔코더를 돌려 콘솔의 입력채널 1-8에 연결할 오디오
신호소스를 선택합니다. 컨트롤을 돌리면 현재 선택한 입력이
하이라이트 됩니다.
2. 원하는 8채널 소스를 선택했으면, 엔코더를 눌러 패치를 합니다. 이제
설정한 채널이 입력 1-8채널에 연결되었습니다.
3. 입력 옵션은 아래와 같습니다.
• Local 1-8
• Local 9-16
• Local 17-24
• Local 25-32
• AES50-A 1-8
• AES50-A 9-16
• AES50-A 17-24
• AES50-A 25-32
• AES50-A 33-40
• AES50-A 41-48
• AES50-B 1-8
• AES50-B 9-16
• AES50-B 17-24
• AES50-B 25-32
• AES50-B 33-40
• AES50-B 41-48
• Card 1-8
• Card 9-16
• Card 17-24
• Card 25-32.
4. 8채널 소스를 콘솔의 다른 입력 채널에 어사인 하려면, 위 절차를 다른
엔코더로 실행하세요.
5. Aux 1-4의 옵션은 아래와 같습니다.
• Aux Ins
• Local 1-2
• Local 1-4
• Local 1-6
