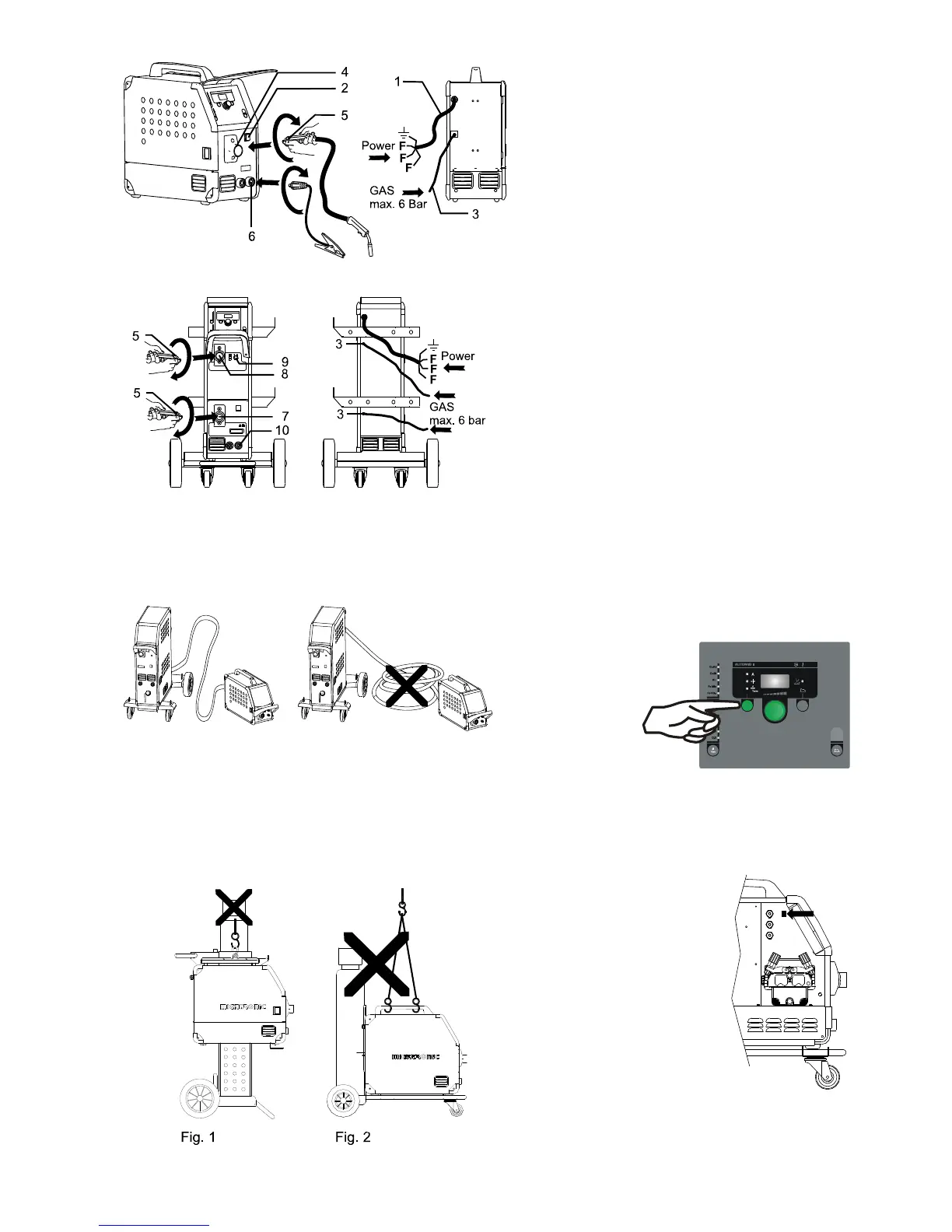

Det är viktigt att slangpaket, återledarkablar och eventuella
mellankablar ligger utsträckta som visas i figuren, då det
annars kan påverka svetsegenskaperna och i värsta fall kan
ödelägga svetsmaskinen.
Lyftanvisning
Lyftöglan kan användas på säckvagn till lyft med kran (figur
1).
Vagn med 4 hjul kan inte lyftas med kran, utan endast
manuellt i handtaget (figur 2).
Maskinen får ej lyftas med monterad gasflaska!
Anslutning av skyddsgas
Gasslangen, som utgår från baksidan av
maskinen (3), anslutes till en gasförsörjning
med en tryckreduktion på max. 6 bar. En gas-
flaska kan fixeras bak på vagnen.
Observera: AUTOMIG
2
183i får bara användas
med en gasflaska med en max. vikt på 20 kg.
Vid användning av större flaskor finns risk för
att maskinen välter.
Anslutning av brännare för MIG/MAG-
svetsning
Slangpaketet trycks i ZA-kopplingen (4), och
spännringen (5) på änden av slangen spännes
med handen. Återledarkablen ansluts svets-
minus (6).
Anslutning av slangpaket 1 (pos. 7) och
slangpaket 2 (pos. 8) för MIG/MAG-
svetsning AUTOMIG
2
i DUO
Slangpaketet trycks in i ZA-anslutningen (7
och 8), och spännringen (5) på änden av
slangen spännes med handen. Omskiftaren
(9) används till att skifta mellan slangpaket 1
och 2, samt motor och gasventil 1 och 2.
Återledaren ansluts till svetsminus (10).
Brännarreglering (Dialog brännare)
Om ett slangpaket med Dialog brännare
används, kan strömstyrkan justeras både på
maskinen och på dialog brännaren. Brännar-
regleringen är passiv utan Dialog brännare.
Rangerfunktion AUTOMIG
2
183i
Funktionen
används till att
rangera/fram-
föra tråd ev.
efter
trådskifte.
Tråden matas
fram, när den
gröna knappen hålls nere, medan man trycker
på brännar avtryckaren. Trådmatningen
fortsätter, även om den gröna knappen släpps
och stoppar först när brännaravtryckaren
släpps.
Rangerfunktion
AUTOMIG
2
223i/273i
Funktionen används till att
rangera/framföra tråd ev.
efter trådskifte.
