Migatronic PI 250 AC/DC HP

103
Bloqueio do Painel
Todos os controlos da caixa estão
bloqueados. Todos os botões e potencio-
metro estão bloqueados. Quando primir
qualquer botão assim como o potencio-
metro, aparecerá no visor “PA.L” para lhe
lembrar que que está bloqueado.
0 = desbloquear
1 = bloquear

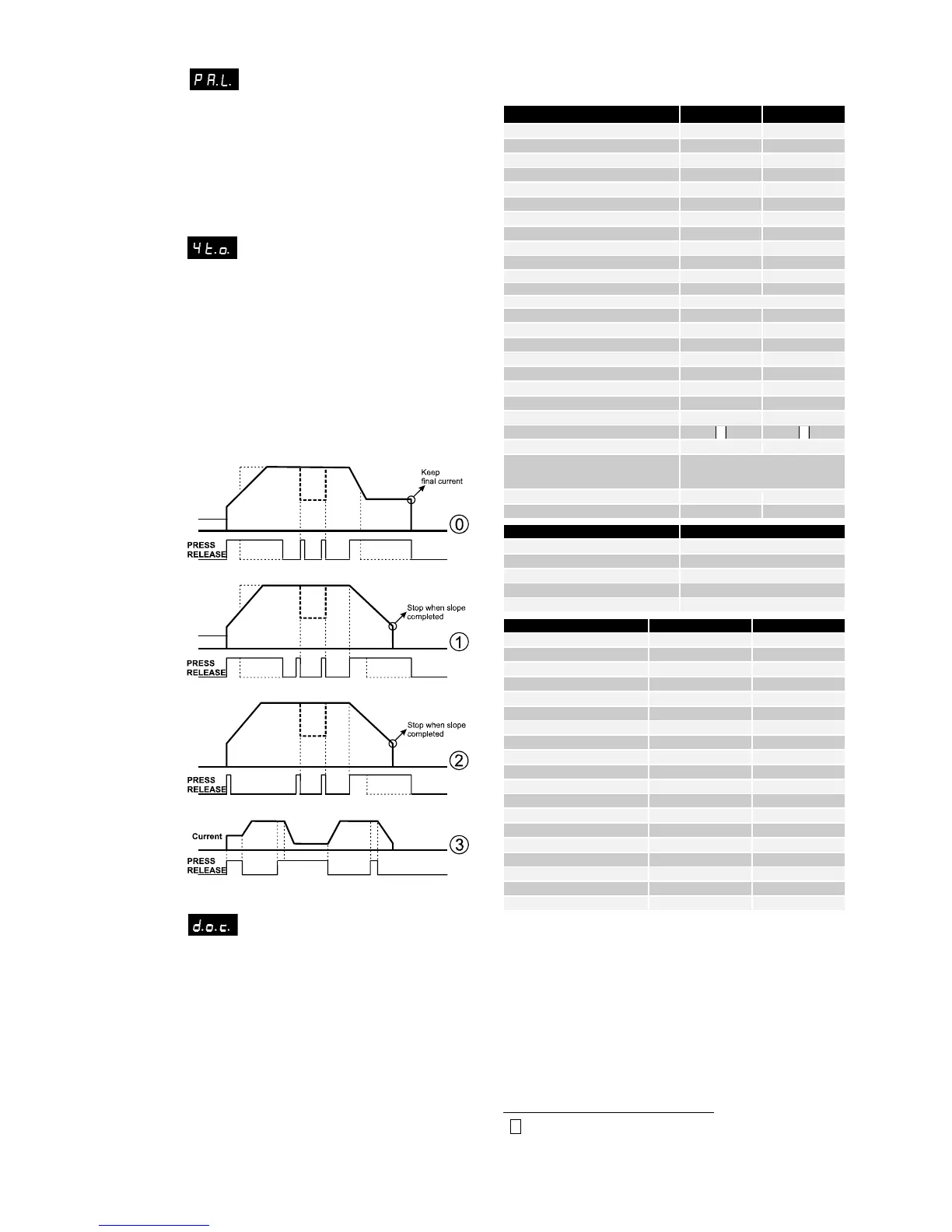

Opções de disparo do arco para
4 tempos (automática)
Permite defenir 4 tipos diferentes de disparo
do arco, assim como a sua finalização,
quando a função 4 tempos é activada (Lift or
HF). Mode 3 is called 4T-REPEAT and
permits to keep the arc active also at the
end of slope down for an easier restart of
sequence. In Mode 3 the function “Second
current level” is disabled. Para informação
mais detalhada veja os diagramas
seguintes. Seleccione um valor no intervalo
0…3 (1=parâmetro de fábrica).
Controlo dinâmico da oxidação
(para soldadura AC).
0 = desactivado
1 = activado (valor de fábrica)
Todas as configurações alteradas em cima não serão
modificados através de Reset.
DADOS TÉCNICOS
Fonte de alimentação PI 200 AC/DC PI 250 AC/DC
Tensão de rede (50Hz-60Hz) 1 x 230 V ±15% 3x400 V ±15%
Fusível - 10
A
Fusível com PFC 16
A
-
Corrente de rede, efectiva - 7,3
A
Corrente de rede, efectiva com PFC 18,6
A
-
Potência, (100%) - 5,0 kV
A
Potência, (100%) com PFC 4,3 kV
A
-
Potência, máx. 7,1 kV
A
Potência, máx. com PFC 6,0 kV
A
-
Potência circuito aberto 35 W 35 W
Eficiência 0,80 0,81
Power facto
r
0,93 0,94
Carga permitida
Ciclo de trabalho 40° TIG 100% 140
A
150
A
Ciclo de trabalho 40° TIG 60% 170
A
180
A
Ciclo de trabalho 40° TIG 40% 200
A
-
Ciclo de trabalho 40° TIG 30% - 250
A
Ciclo de trabalho 20° TIG 100% 160
A
170
A
Ciclo de trabalho 20° TIG 60% 200
A
200
A
Tensão circuito aberto 95 V 95 V
Gama de corrente 5-200
A
5-250
A
1
Classe de aplicação
S
S
2
Classe de protecção (CEI 529)
IP 23 IP 23
Normas EN/ CEI 60974-1
EN/ CEI 60974-3
EN/ CEI 60974-10 (Class A)
Dimensões (a

l

c) (mm)
360x220x520 360x220x520
Peso 24 kg 25 kg
Refrigeração por água PI 200/250 AC/DC
Capacidade de refrigeração 900 W
Capacidade do depósito 2 litros
Normas EN/CEI60974-2
Dimensões (a

l

c)
270x220x520 mm
Peso 15 kg (incl. 2 l de água)
Função Processo PI 200/250 AC/DC
Potência do arco Eléctrodo 0-100 %
Arranque a quente Eléctrodo 0-100 %
Anticongelação TIG/ Eléctrodo Sempre ligado
Start AMP TIG 1-200 %
Stop AMP TIG 1-90 %
Subida de corrente TIG 0-20 s
Descida de corrente TIG 0-20 s
Pré-fluxo de gás TIG 0-10 s
Pós-fluxo de gás TIG 0-20 s
Spot time de soldadura TIG 0-180 s
Tempo de impulso
T
IG/MM
A
0.01-10 s
Tempo de pausa TIG/MM
A
0.01-10 s
Base AMP TIG/MM
A
10-90 %
Corrente segunda (Nível) TIG 10-200%
Equilíbrio AC (só TIG AC) 20-80 %
Equilíbrio AC, Ampere (só TIG AC) 30-170 %
Frequência AC* (só TIG AC) 25-150 HZ
Ignição TIG TIG AF/ELEVAÇ
Ã
O
Função de gatilho TIG 2/4 tempos
* Em eléctrodo, a frequência é 50 Hz
1
S
A máquina satisfaz as normas que são exigidas para máquinas que
trabalham em zonas onde há um risco acrescido de choque eléctrico.
2
Equipamento marcado IP23 é concebido para aplicações no interior e
exterior.
