Migatronic PI 250 AC/DC HP

93
Blokkering besturingsunit
Complete blokkering besturings-
unit. Alle drukknoppen en cursor zijn buiten
werking gesteld. Wanneer de geblokkeerde
knoppen ingedrukt worden of de draaiknop
wordt verplaatst, zal in het display “PA.L.”
knipperen om te herinneren aan de actieve
blokkering.
0 = niet geblokkeerd (huidige instelling)
1 = geblokkeerd

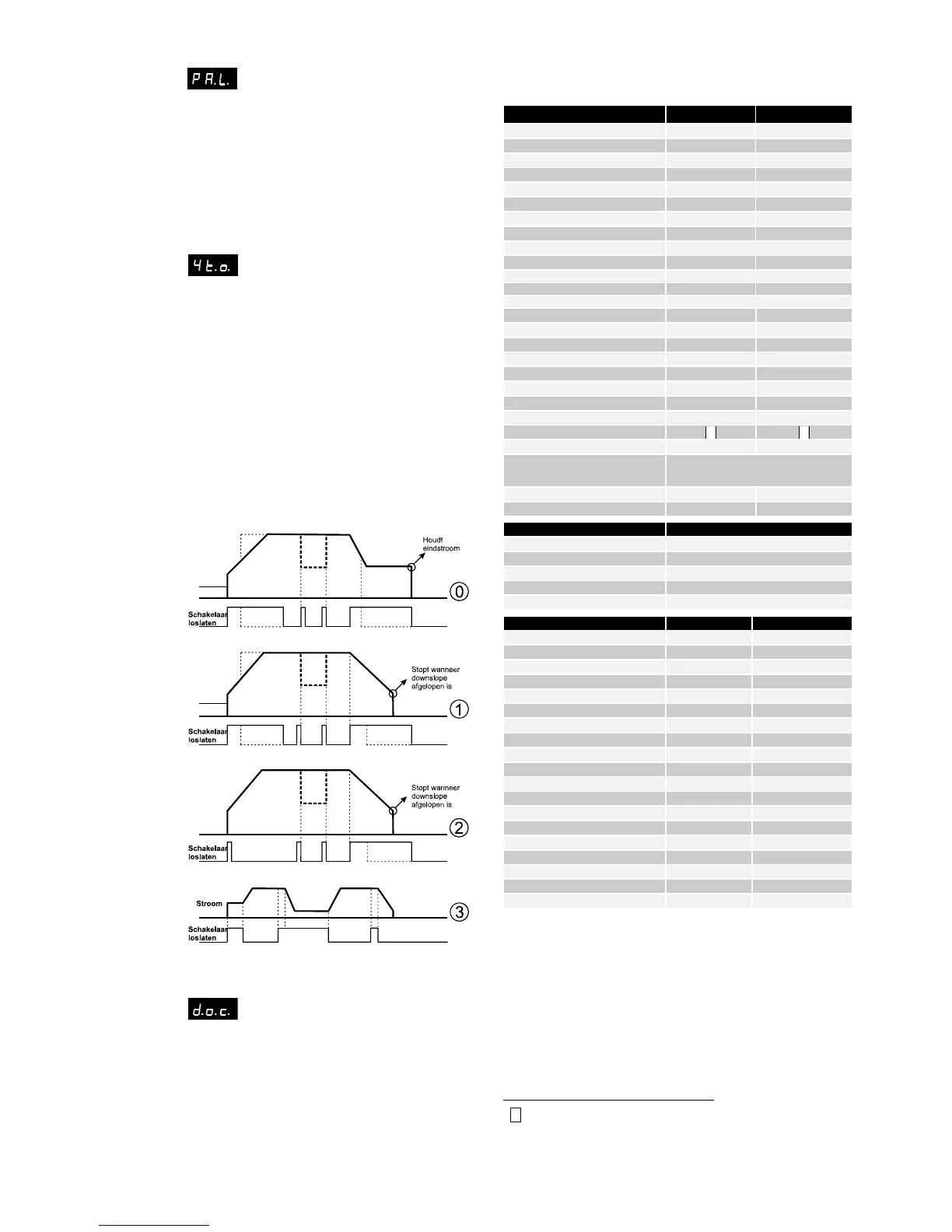

4-takt optie via toortsschakelaar
Geeft de mogelijkheid om wanneer
de machine in 4-takt (Lift of HF) staat op
4 verschillende manieren de toorts-
schakelaar te bedienen. Modus 3 heet
4T-REPEAT en geeft de mogelijkheid om de
boog ook aan het einde van slope-down in
stand te houden, waardoor de sequentie
eenvoudiger opnieuw kan worden gestart.
De functie “Second current level”
[“Tweede stroomniveau”] wordt in modus
3 uitgeschakeld. Voor gedetailleerde
omschrijving van de verschillende mogelijk-
heden zie de volgende diagrammen. Maak
een keuze uit de nummers 0...3 (1=huidige
instelling).
Dynamic Oxide Control.
(voor AC lassen)
0 = uitgeschakeld
1 = ingeschakeld (huidige instelling)
Alle bovenstaande instellingen zullen niet gewijzigd
worden door een Reset.
TECHNISCHE GEGEVENS
Stroombron: PI 200 AC/DC PI 250 AC/DC
Netspanning (50Hz-60Hz) 1x230 V ±15% 3x400 V ±15%
Zekering - 10
A
Zekering met PFC 16
A
-
Netstroom, effectie
f
- 7.3
A
Netstroom, e
f
fectivef me
t
PFC 18.6
A
-
Vermogen, (100%) - 5.0 kV
A
Vermogen, (100%) met PFC 4.3 kV
A
-
Vermogen, ma
x
7.1 kV
A
Vermogen, max. met PFC 6.0 kV
A
-
Nullast vermogen 35 W 35 W
Rendement 0.80 0.81
Stroomfacto
r
0.93 0.94
Toegestane belastin
g
:
Inschakelduu
r
40° TIG 100% 140
A
150
A
Inschakelduu
r
40° TIG 60% 170
A
180
A
Inschakelduu
r
40° TIG 40% 200
A
-
Inschakelduu
r
40° TIG 30% - 250
A
Inschakelduu
r
20° TIG 100% 160
A
170
A
Inschakelduu
r
20° TIG 60% 200
A
200
A
Open spanning 95 V 95 V
Stroomberei
k
5-200
A
5-250
A
1
Gebruikersklasse
S
S
2
Beschermingsklasse (IEC 529)
IP 23 IP 23
Normen
EN/IEC60974-1
EN/IEC60974-3
EN/IEC60974-10
(
Class A
)
Afmetingen (hxbxl) 360x220x520 mm 360x220x520 mm
Gewicht 24 kg 25 kg
Waterkoeling: PI 200/250 AC/DC
Koelcapaciteit 900 W
Tankinhoud 2 lite
r
Norm EN/IEC60974-2
Afmetingen (hxbxl) 270x220x520 mm
Gewicht 15 kg (incl. 2 l water)
Functie: Proces PI 200/250 AC/DC
Arc-powe
r
Elektrode 0-100 %
Hotstar
t
Elektrode 0-100 %
Anti-klee
f
TIG/Elektrode Alltijd aan
Startstroom TIG 1-200 %
Eindstroom TIG 1-90 %
Upslope TIG 0-20 sec
Downslope TIG 0-20 sec
Gasvoorstroom TIG 0-10 sec
Gasnastroom TIG 0-20 sec
Puntlastijd TIG 0-180 sec
Pulstijd TIG/MM
A
0.01-10 sec
Pauzetijd TIG/MM
A
0.01-10 sec
Basisstroom TIG/MM
A
10-90 %
Tweede stroom TIG 10-200%
AC-balans (alleen TIG AC) 20-80 %
AC-balanse Ampere (alleen TIG AC) 30-170 %
AC-frequentie* (alleen TIG AC) 25-150 HZ
TIG-ontsteking TIG HF / LIFTIG
Schakelfunctie TIG 2/4-tak
t
* In elektrode de frequentie is 50 Hz
1
S
De machine voldoet aan de standaards vereist voor machines die
werken in omgevingen waar verhoogd risico op elektrische schok
aanwezig is.
2
Apparatuur gemarkeerd met IP23 is ontworpen voor toepassingen
binnen- en buitenshuis
