Ligação de cabos de soldadura
Ligar os cabos de soldadura a cabo de retorno de
corrente à frente da máquina.
Por favor, note que a ficha deve ser rodada 45 graus
após inserção na tomada – caso contrário, a ficha
pode ser danificada devido a uma resistência de
contacto excessiva. Ligue sempre a ligação TIG na
tomada (4) negativa (-) e o cabo de retorno de
corrente na tomada (5) positiva (+).
Os sinais de controlo da tocha TIG são transformados
para a máquina através da ficha circular de 7 pinos
(7). Quando a ficha tiver sido montada, é favor fixá-la,
rodando o elemento rotativo no sentido horário. Ligue
a mangueira de gás para uma ligação rápida.
ELÉCTRODOS REVESTIDOS: Os eléctrodos estão
marcados com uma polaridade na embalagem. Ligue
o porta-eléctrodos de acordo com esta marcação às
tomadas positiva e negativa da máquina.
Ligação de uma unidade de refrigeração de água
Aperte o módulo sob a máquina com a conexão (10).
Monte a ficha de 4 pinos (11) na tomada
correspondente na máquina (12). Monte a mangueira
de caudal na tocha refrigerado a água na conexão
rápida marcada a azul (13) e a mangueira de retorno
na conexão rápida marcada a vermelho (14).
Se a máquina for entregue com uma unidade de
refrigeração de água separada, será necessário
inspeccionar o nível do líquido refrigerante por meio
do controlo de nível (8). O atesto do líquido de
refrigeração realiza-se pelo bujão de enchimento (9).
Ligação do porta-electródos para MMA
O porta-eléctrodos e o cabo de corrente de retorno
são ligados ao terminal positivo (5) e terminal
negativo (4). Observe as instruções do fornecedor de
eléctrodos quando seleccionar a polaridade.
Ligação do pedal
O pedal é ligado a uma ficha de 7 pinos (7) ou através
da ficha de 8 pinos (15) (dependendo do tipo de
pedal).
Ligação do controlo remoto
As máquinas PI equipadas com interface de
8 pinos (15) podem ser controladas por um controlo
remoto ou um robô de soldadura. A tomada de
controlo remoto tem terminais para as seguintes
funções:

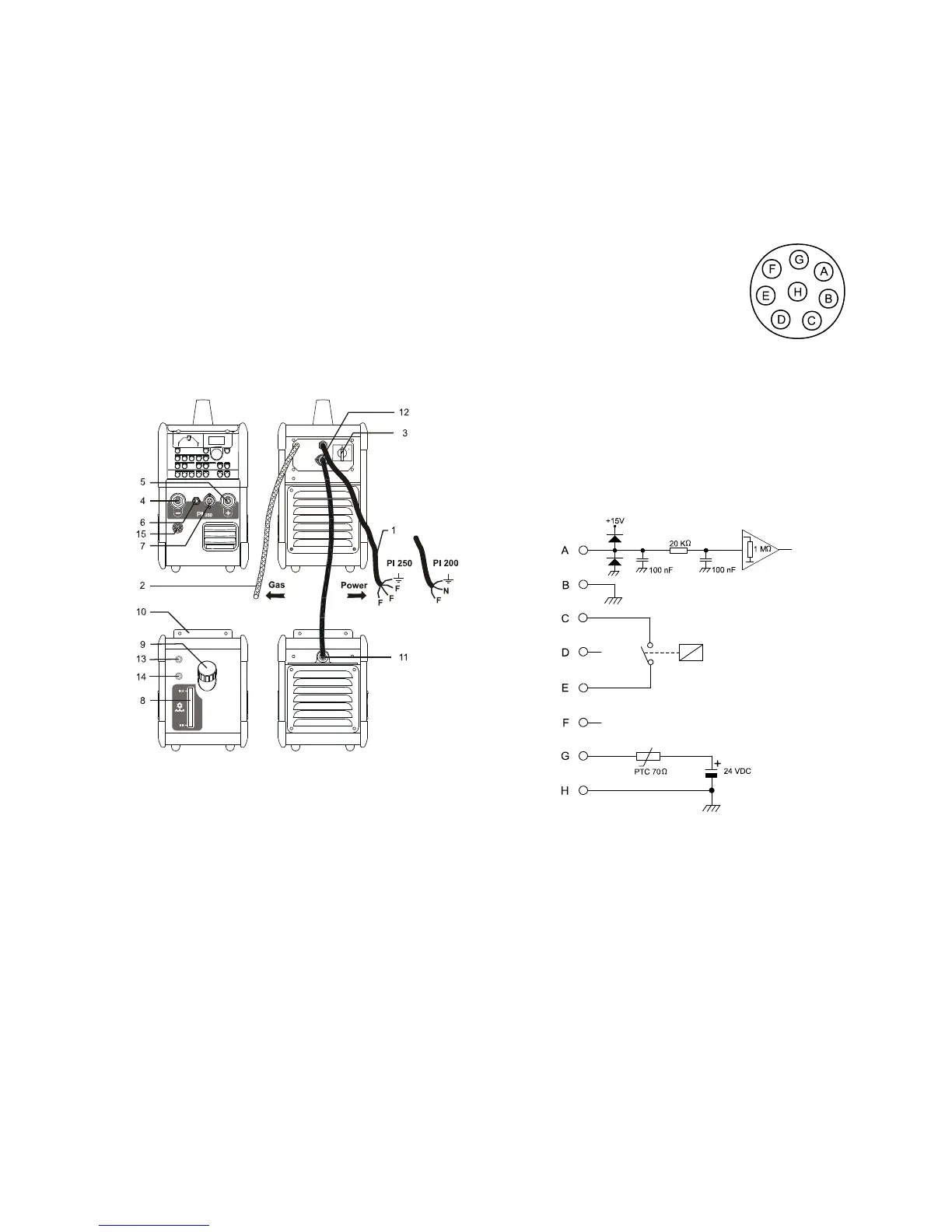

A: Sinal de entrada para corrente de
soldadura 0 - +10V impedância
de entrada: 1 MOhm
B: Terra de sinalização
C: Detecção de arco – contacto de
relé (máx. 1 Amp), totalmente isolado.
D: N.F.
E: Detecção de arco – contacto de relé (máx. 1 Amp),
totalmente isolado.
F: N.F.
G: Alimentação +24VDC. Curto-circuito protegido com
resistor PTC (máx. 50 mA).
H: Terra de alimentação
Uso da máquina
Quando soldar, acontece o aquecimento de vários
componentes da máquina e, durante as pausas, estes
componentes arrefecerão de novo. Deve ser
garantido que o caudal não é reduzido ou parado.
Quando a máquina estiver preparada para correntes
de soldadura mais elevada, haverá a necessidade de
períodos em que a máquina possa arrefecer.
A duração destes períodos depende da definição da
corrente e a máquina não deve, entretanto, ser
desligada.
Se os períodos para arrefecimento durante o uso da
máquina não forem suficientemente longos, a
protecção de sobreaquecimento parará de imediato o
processo de soldadura e o LED amarelo no painel
frontal acender-se-á. O LED amarelo apagar-se-á
quando a máquina tiver arrefecido suficientemente e
estiver pronta para soldar.
