Aansluiting toorts voor MIG/MAG lassen
De centrale aansluiting van de lastoorts moet in de
centrale aansluiting (4) geschoven worden, waarna de
moer (5) met de hand vastgedraaid moet worden.
Wanneer een watergekoelde toorts gebruikt wordt,
moet de koelslang aangesloten worden op de blauwe
snelkoppeling (7) en de retourslang op de rode snel-
koppeling (6). De aardkabel wordt aangesloten op de
negatieve zitting - (8).
Wanneer op de machine een MIG Manager
®
wordt
aangesloten dient een meerpolige stekker aange-
sloten worden op de voorkant van de machine (9)
(optie, speciale uitrusting).
Aansluiting laskabel bij MMA
De las- en aardkabel moeten worden aangesloten op
resp. de zitting + (10) en - (8). Raadpleeg de
instructies van de electrodenleverancier bij het
selecteren van polariteit.
Controle van het koelvloeistof
Wanneer de machine geleverd is met een ge-
ïntegreerde koelunit, is het noodzakelijk om het
vloeistofniveau m.b.v. de niveaucontrole (11), te
controleren. Bijvullen van de koelvloeistof vindt plaats
via de vulopening (12).

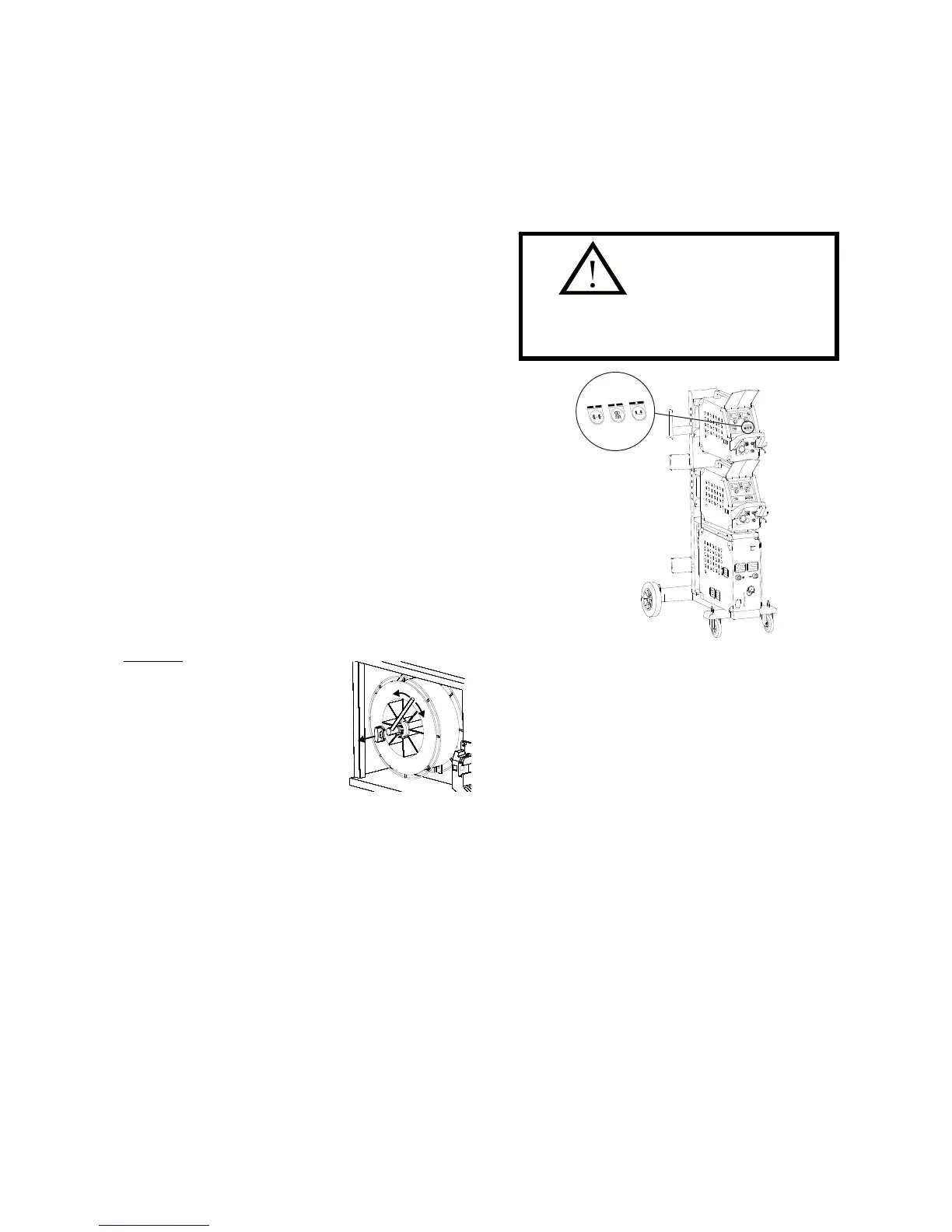

Afstellen van draadhaspelrem
De draadrem moet er voor zorgen dat de draadhaspel
voldoende snel afremt na het lassen
De gewenste remkracht is afhankelijk van het gewicht
van de haspel en de maximale draadsnelheid. Een
remkracht van 1,5-2,0 Nm is in de meeste gevallen
voldoende.
Afstellen:
- Verwijder de knop door er een
dunne schroevendraaier
achter te plaatsen en
vervolgens deze knop uit de
uitsparing te trekken.
- Stel de draadrem af door de
zelfborgende moer op de as
van de haspelhouder vaster of
losser te draaien.
- Druk de knop terug in de uitsparing.
Switch on Press Weld
De machine is bijna gereed voor gebruik.
Zet de machine aan
via de hoofdschakelaar (2)
Kies lasprogramma
Een lasprogramma moet gekozen worden in
relatie met de lasdraad, beschermgas of
eventueel de elektrode.
Om te zien hoe dit op uw lasmachine ingesteld
moet worden verwijzen we naar de quickguide.
Stel de gewenste lasstroom in
Raadpleeg hiervoor in uw quickguide.
Lassen
Gebruik van dubbele draadkoffers
Het is mogelijk om verschillende draden en bescherm-
gassen in twee draadkoffers toe te passen
Het is niet mogelijk om te lassen met twee draad-
koffers tegelijk.
Lastoortsen
Beide lastoortsen moeten van hetzelfde model zijn
bijvoorbeeld: 2 x MIG Manager
®
toorts.
De inactive draadkoffer is gereed voor het lassen na
het kort indrukken van een van de knipperende
knoppen (zie afbeelding) of het kort indrukken van de
toortsschakelaar.
Het kan voorkomen dat wanneer de machine voor de
eerste keer gebruikt wordt de beide draadkoffers niet
actief zijn. (De indicatoren bij de drukknoppen
knipperen).
De bewuste draadkoffer moet geactiveerd worden
zoals boven vermeld. De andere draadaanvoerkoffer
moet, voor dat deze geselecteerd kan worden, buiten
bedrijf blijven.
Onderstel met autotrafo-unit voor het automatisch
aanpassen van de aansluitspanning
(Speciale uitrusting)
De machine kan geleverd worden met een onderstel
voorzien van een omvormingsunit, welke automatisch
de aangesloten spanning aanpast aan de spanning
die de apparatuur nodig heeft. Met deze omvormunit
kan de machine aangesloten worden op 3*230V,
3*400V, 3*440V, en 3*500V.
De autotrafo kan aan- en uitgeschakeld worden door
middel van hoofdschakelaar (13). Wanneer de
machine zo’n 40 minuten niet gebruikt wordt zal de
stroombesparingsfunctie de machine uitschakelen. De
autotrafo kan opnieuw ingeschakeld worden door
knop (14) op de autotrafo-unit. De standby functie kan
op verzoek door een specialist permanent uit-
geschakeld worden.
