Minivator Simplicity+ 950 Series - Anexo; Certificado de Conformidad

15

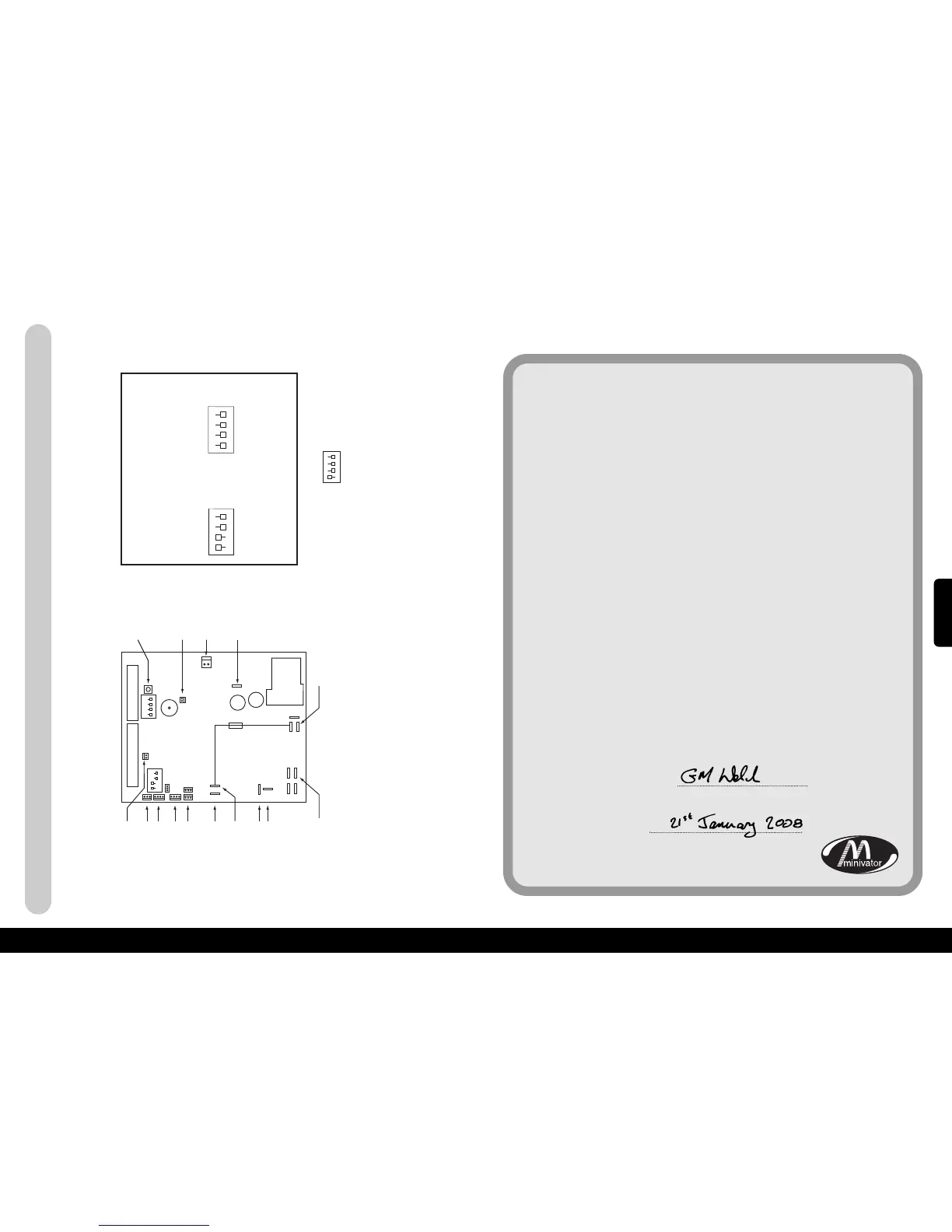

xAnexo 2 – Diagramas de cableadox
70
69
Simplicity
+
Opción Giratoria Automática/Estándar de la Mano Izquierda y Derecha
BOTÓN INTELIGENTE
INFRARROJO/RADIO
NO ES NECESARIA LA CONEXIÓN
CONECTOR DEL FRENO
CARGA+
BATERÍA POSITIVO
NEGATIVO A BATERÍA
MOTOR 1 (NEGRO)
MOTOR 2 (BLANCO)
+24V CON FUSIBLE
COLECTOR DE DATOS
(CABLE GRIS)
NO ES NECESARIA
LA CONEXIÓN
CONMUTADOR DIP 1
5A FUSIBLE
APAGACHISPAS RAPIDO
CONMUTADOR
DIP 2
NO ES NECESARIA
LA CONEXIÓN
PANTALLA DE 7 SEGMENTOS
NO ES NECESARIA
LA CONEXIÓN
CONECTOR DE 9 VÍAS
ON
ON
1 2 3 4
1 2 3 4
CONECTOR DE 8 VÍAS
INFRARROJO/RADIO
SI CAMBIA LOS CONMUTADORES DIP, POR FAVOR, DESCONECTE EL ELEVADOR,
ESPERE 10 SEGUNDOS, Y DESPUÉS CONECTE DE NUEVO EL ELEVADOR.
DIP 1
CONECTADO
1
2 3 4
DIP 2
CONECTADO
1
2 3 4
LLAVE;
CONFIGURACIÓN DEL CONMUTADOR DIP ON CSE126 (PLATAFORMA GIRATO RIA ELÉCTRICA).
ESTA CONFIGURACION ACTIVARA EL MODO DE OSCILACIÓN ELÉCTRICA
CONECTADO
1
2 3 4
VELOCIDAD
MEDIA ARRIBA
VELOCIDAD MEDIA
ENCENDIDA
DESCONEXIÓN DE
L
A ALARMA
DESCONEXIÓN DE
LA PLATAFORMA
COLECTOR
DESCONECTADO
ELEVADOR EN LA
M
ANO IZQUIERDA
RAMPA LENTA
S
IN USO
VELOCIDAD
M
ÁXIMA ARRIBA
VELOCIDAD TOTAL
ENCENDIDA
ALARMA CONECTADA
PLATAFORMA
CONECTADA
COLECTOR
C
ONECTADO
RAMPA LENTA
R
AMPA RÁPIDA
S
IN USO
xAnexo 3 – Certificado de conformidadx
Nosotros
Minivator Ltd
de
82 First Avenue
Pensnett Estate
Kingswinford
West Midlands
DY6 7FJ, England.
Declaramos bajo nuestra responsabilidad única que el producto
Minivator Simplicity+ 950 Stairlift
Ha sido fabricado en conformidad con las siguientes
normas y especificaciones:
BS5776:1996 Sillas Elevadoras Eléctricas
ISO 9386-2 2000-11-01
A la cual se refiere esta declaración está en conformidad con
las siguientes normas nacionales:
Directriz de Compatibilidad Electromagnética 89/336/EEC
Directriz de Bajo Voltaje – 73/23/EEC
Directriz de Maquinaria – 98/37/EEC
Firmado por:
Nombre: G. Welch
Fecha:
Posición: Gerente de Ingeniería
ESPAÑOL
