ADjUSTMENTS RÉGLAGES
7
dePth adjustments:
Firmly grasp and hold the composite shaft above the PowerDrive housing.
Loosen the depth/drive collar knob until the shaft slides freely. Raise
or lower the motor to the desired depth. Tighten the depth/drive collar
knob to secure the motor in place.

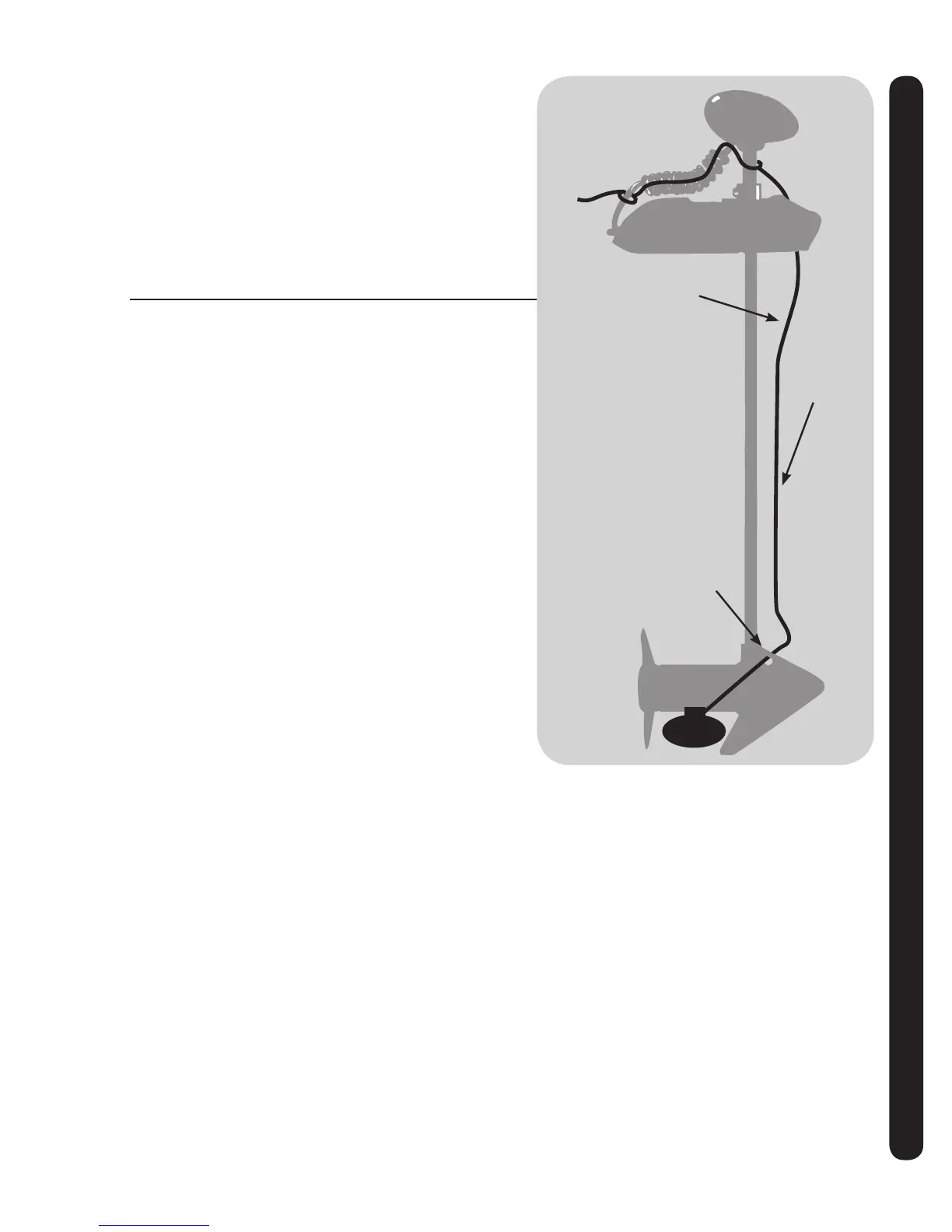

transducer installation:
Transducer cables should be routed through the coil cable as shown.
Leave enough slack for proper deployment and retraction. Mount trans-
ducer according to transducer instructions.
note: A transducer is not included with your trolling motor.
réglage de la Profondeur:
Saisir fermement l’arbre au-dessus du boîtier du PowerDrive. Desserrer le
bouton de profondeur/entraînement pour que l’arbre coulisse librement.
Remonter ou abaisser le moteur à la profondeur voulue. Serrer le bou-
ton pour fixer le moteur en place.
Pose du transducteur :
Acheminer le fil du transducteur dans le fil spiralé dans la poignée. Prévoir
assez de mou pour la descente et le relevage. Monter le transducteur
selon les instructions qui l’accompagnent.
remarque: Le transducteur n’est pas compris avec le moteur.
Drill a small hole in rib.
Percer un petit trou
sur le côté.
Leave slack .
Laisser du mou.
Tie wrap cable.
Fixer le câble.
