FX2N Series Programmable Controllers Introduction 1
1-15
Règles de base relatives à la construction du système
Huit (8) modules spéciaux au maximum sont autorisés par système.
Vérifiez la charge au bus de 5 Volt. Pour la valeur de consommation de courant des modules
spéciaux, vous pouvez consulter le tableau 1.5. L’intensité maximale admis-sible est indiquée
dans la partie inférieure du tableau. Vérifiez la charge de la tension de service de 24 volts.
Calculez les valeurs de l’intensité à partir des tableaux de la page suivante à l’aide du nombre
des entrées/sorties d’extension supplémentaires. Calculez la valeur de l’intensité restante qui
peut être utilisée, entre autres, pour afficher la puissance. 256 entrées/sorties au maximum
sont possibles. Description graphique:
A: Nombre de sorties supplémentaires
B: Nombre d’entrées supplémentaires
C: Configuration non admise
Regole base sulla struttura del sistema
Sono consentiti max. 8 moduli speciali per ogni sistema.
Verificate il carico sul BUS a 5 volt. Il valore di consumo di corrente dei moduli speciali è
riportato sulla tabella 1.5. La corrente max. consentita è riportata sulla tabella in basso.
Verificate il carico della tensione di servizio 24V. Rilevate, in base al numero di ingressi/uscite
supplementari, i valori di corrente dalle tabelle della pagina seguente. Calcolate il valore della
corrente residua. Questo valore si può utilizzare per l’indicaz-ione della potenza ecc. Sono
possibili max. 256 ingressi/uscite. Descrizione della grafica:
A: Numero delle uscite supplementari
B: Numero degli ingressi supplementari
C: Configurazione non consentita

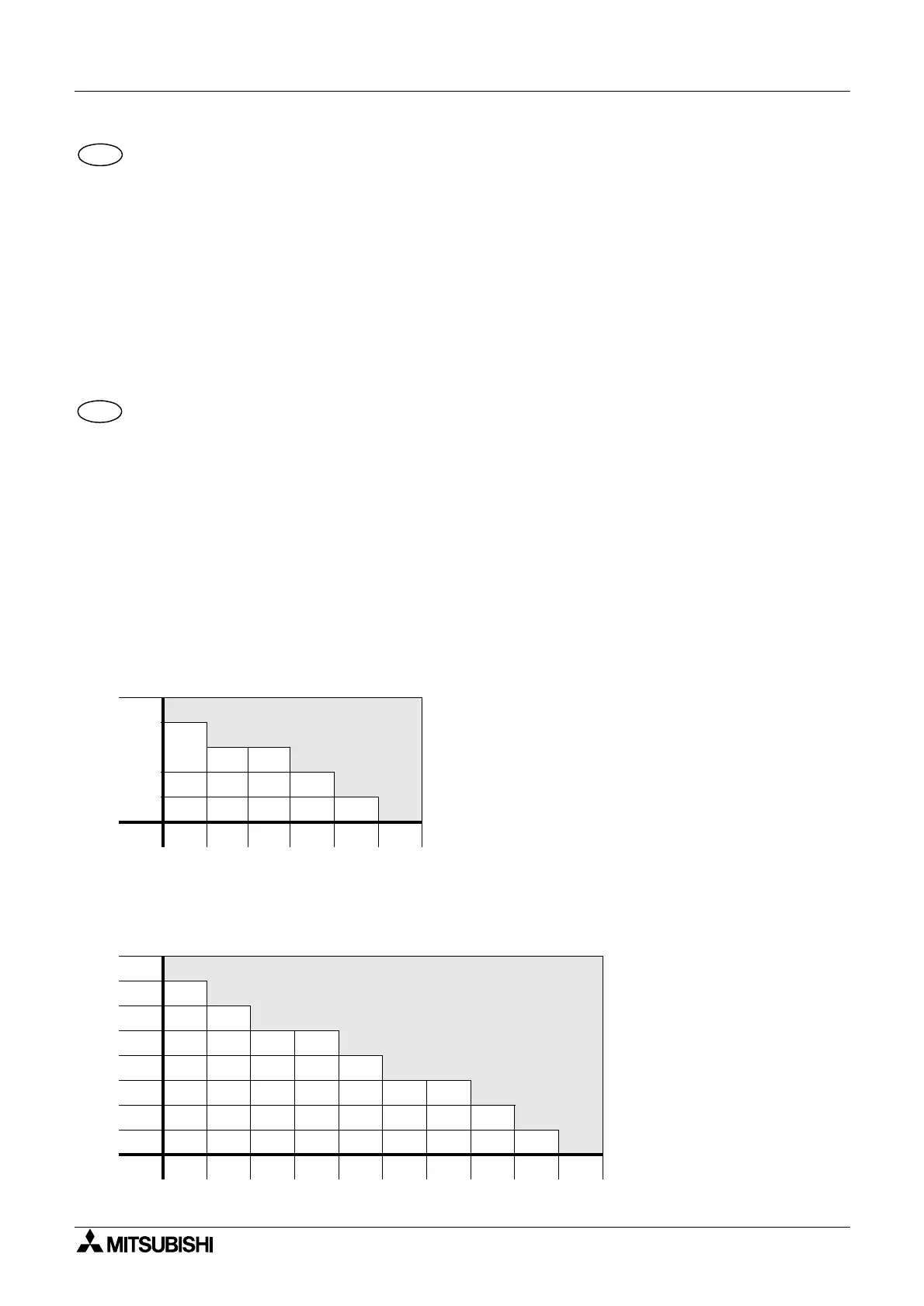

Table 1.13:
NA
A
24 25
C
16 100 50 0
8 175 125 75 25
0 250 200 150 100 50
0 8 16 24 32 NA
B
Table 1.14:
NA
A
48 10
40 85 35 C
32 160 110 60 10
24 235 185 135 85 35
16 310 260 210 160 110 60 10
8 385 335 285 235 185 135 85 35
0 460 410 360 310 260 210 160 110 60
0 8 16 24 32 40 48 56 64 NA
B
FRE
ITL
FX2N-16M¶-E¶¶Þ FX2N-32M¶-E¶¶,
FX
2N-32E¶-E¶¶
FX2N-48M¶-E¶¶ Þ FX2N-128M¶-E¶¶,
FX
2N-48E¶-E¶¶
